현장 개요

공종: 옹벽

현장정보

위치 경기도 양평군 용문면
연계공정 식생블럭 옹벽 시공 후 배면·사면 마감
공종 배면 보강·다짐·블럭 마감 천단·코아네트 사면보호
구분 일반 시공사례

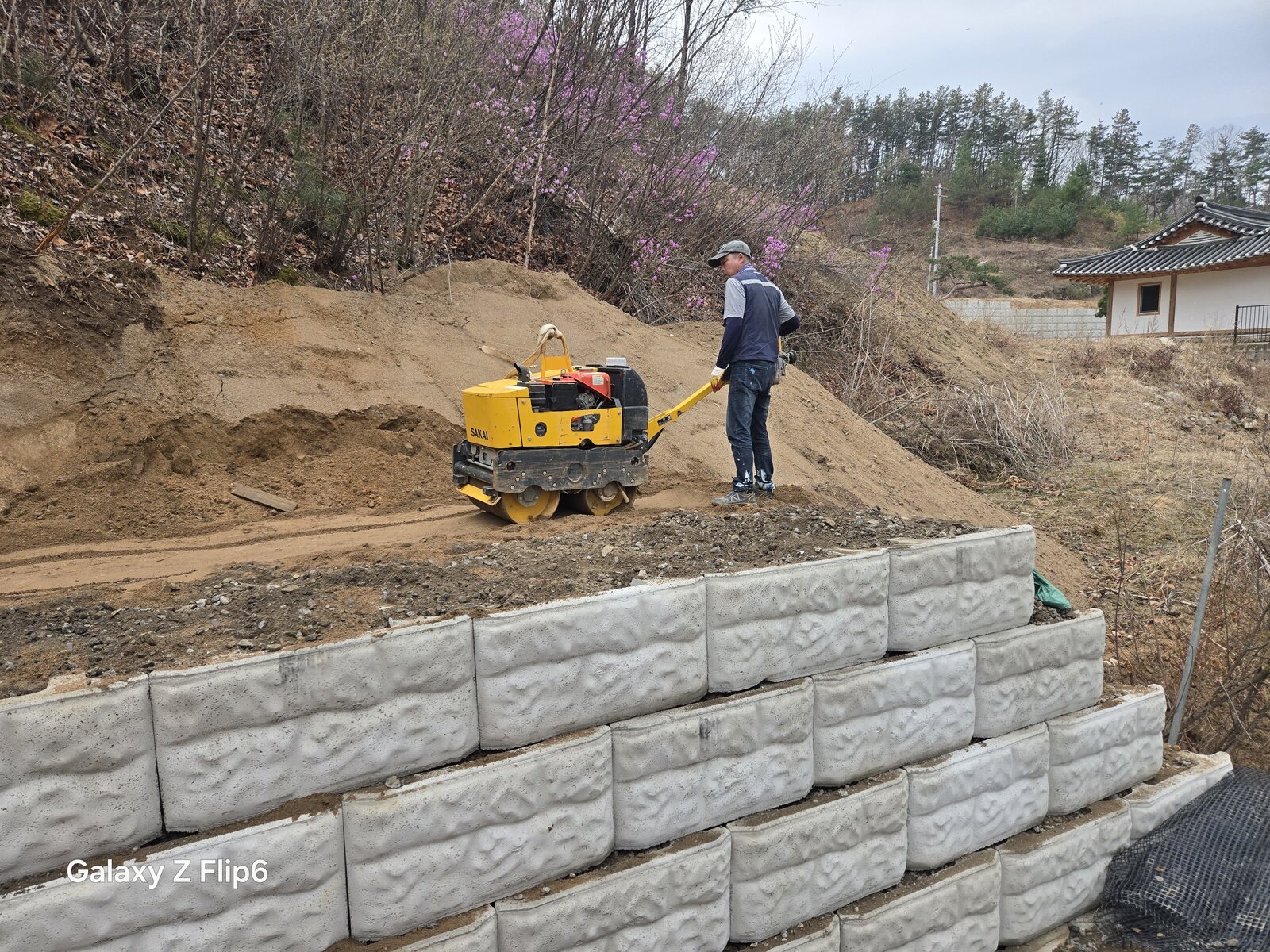

옹벽 배면을 구간별로 보강하고 다짐

식생블럭을 적층하면서 배면 보강층을 함께 정리하고, 상부 작업면은 소형 다짐장비로 구간별 다짐을 진행했습니다. 블럭 전면만 완성하는 것이 아니라 뒤쪽 채움과 작업면을 함께 안정적으로 정리하는 공정입니다.

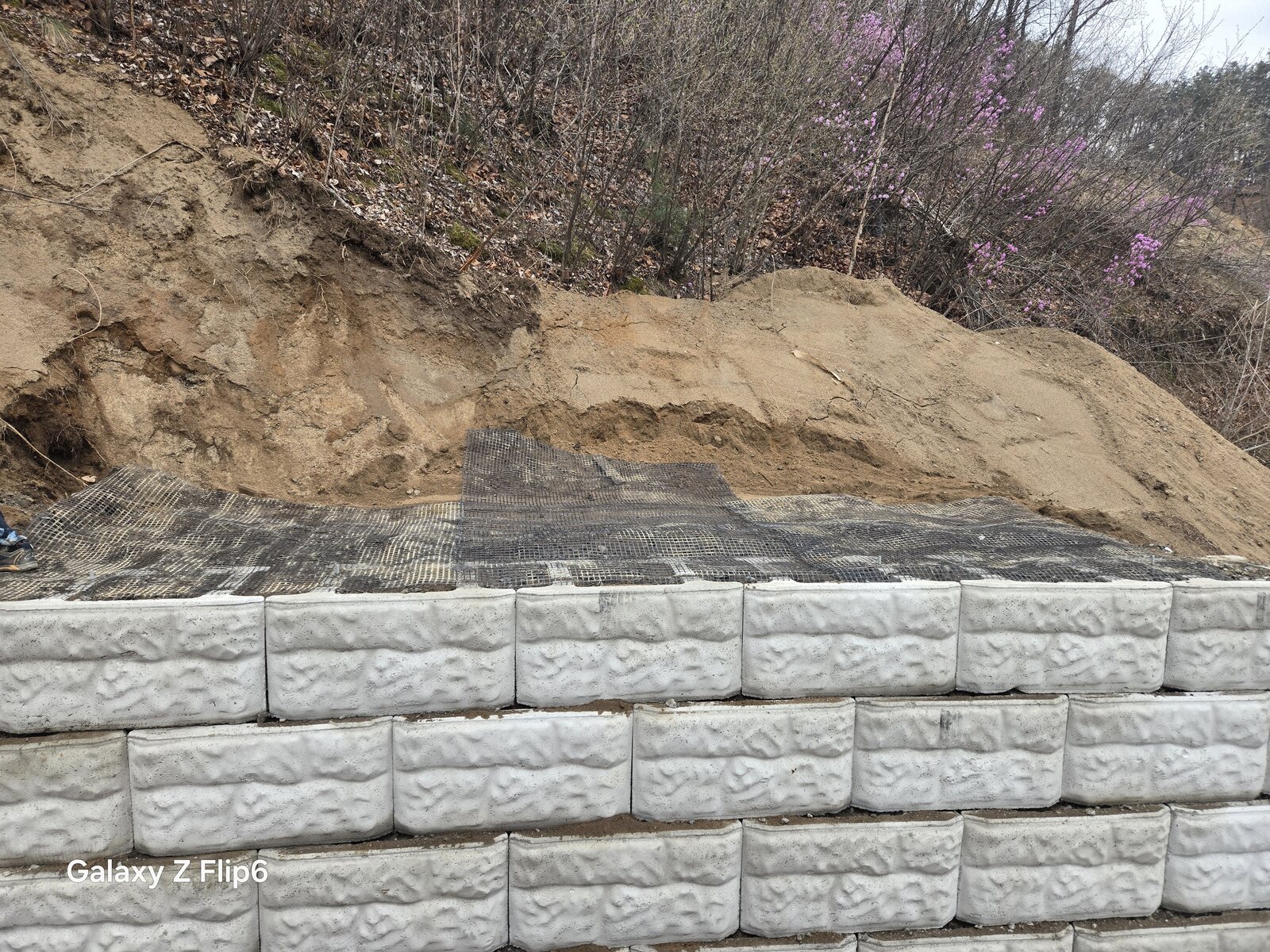

식생블럭 옹벽 배면 보강 — 블럭 적층과 함께 배면 보강층을 정리하는 과정

식생블럭 상부 마감 천단 시공

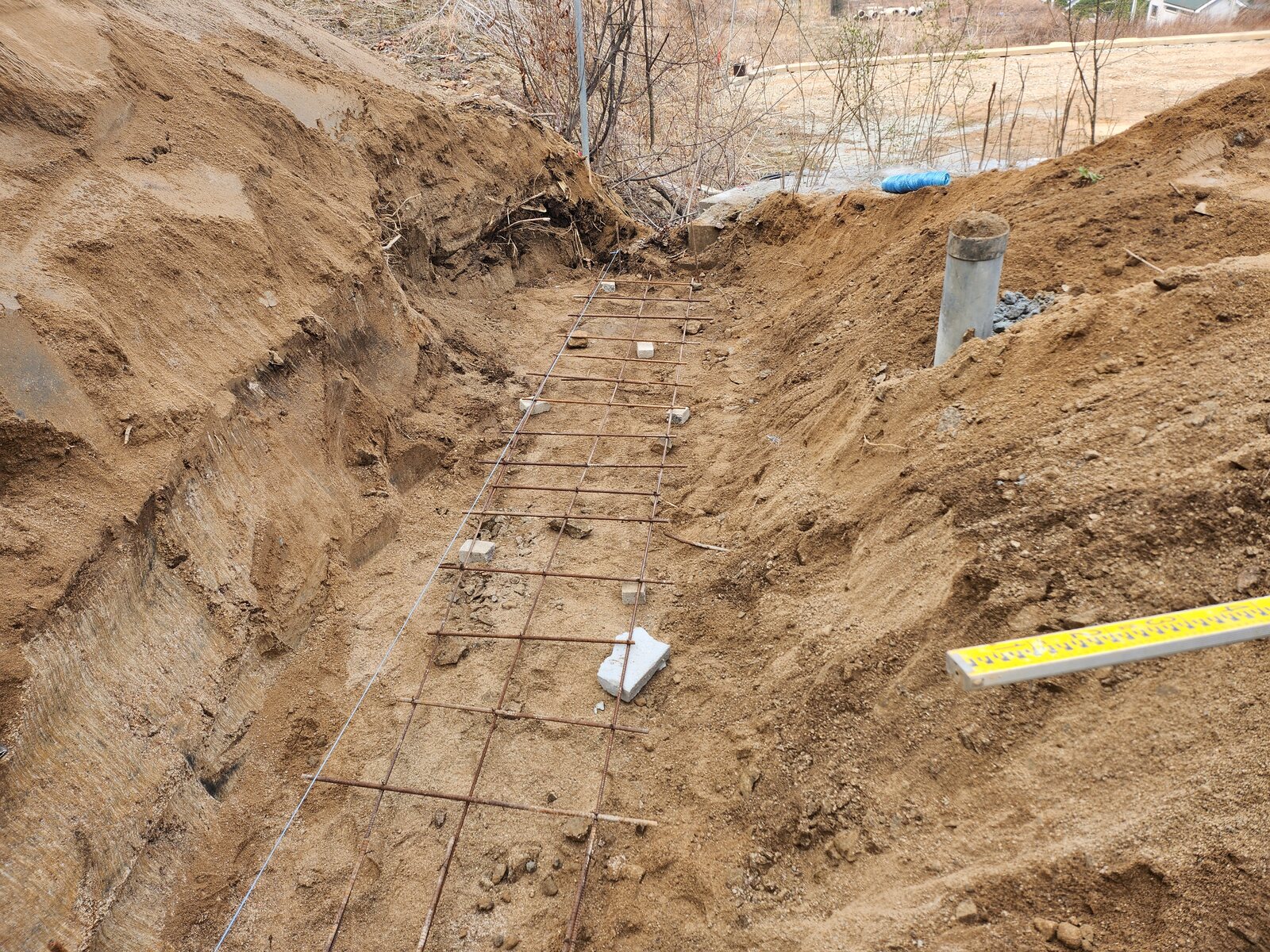

식생블럭 상부 선형을 따라 천단 구간을 정리한 뒤 철근을 배근하고 거푸집을 설치했습니다. 이후 콘크리트를 타설해 블럭 상단이 흐트러지지 않도록 마감했습니다.

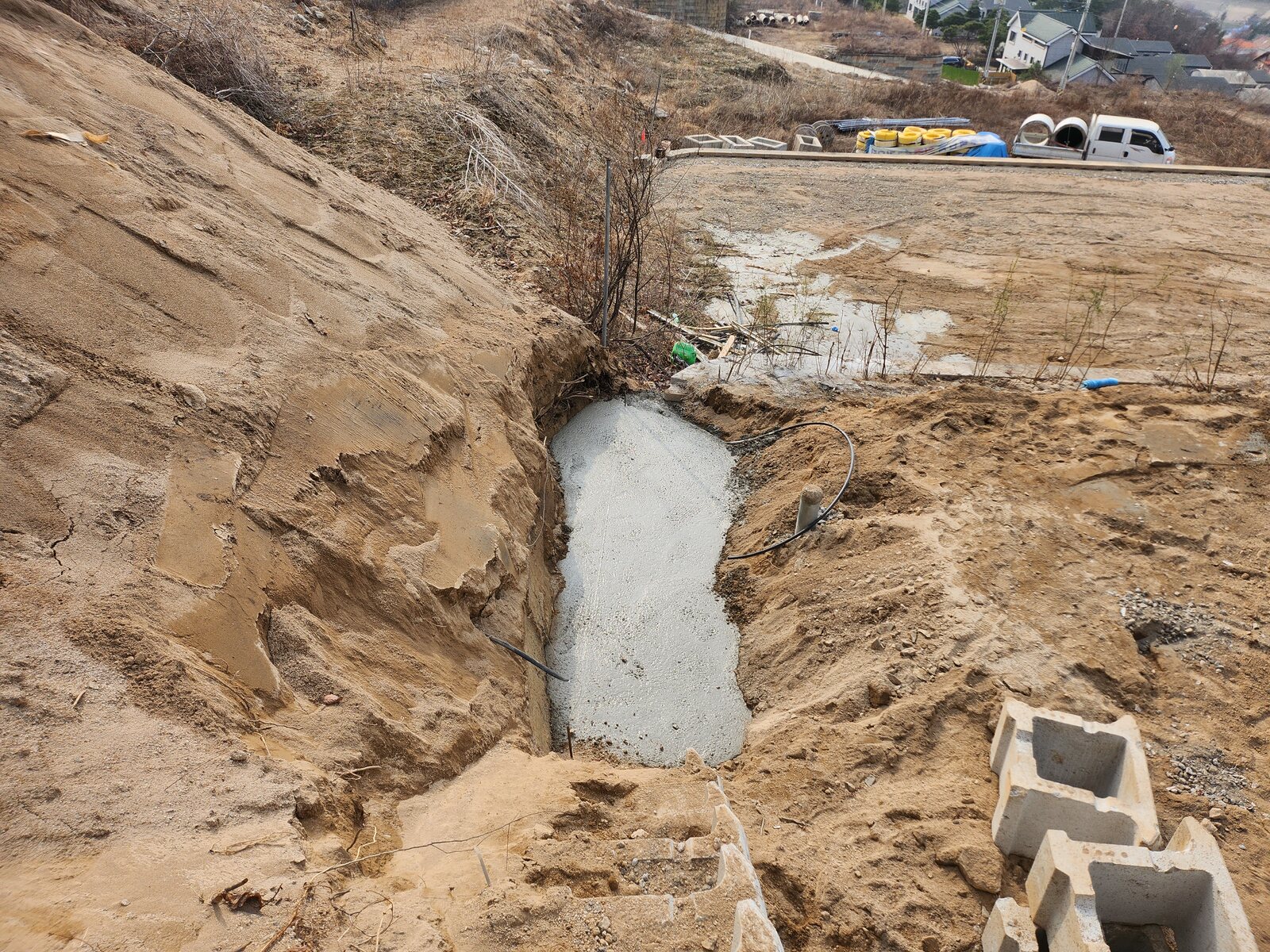

식생블럭 콘크리트 천단 마감 — 철근 배근 후 콘크리트를 타설한 블럭 마감 천단

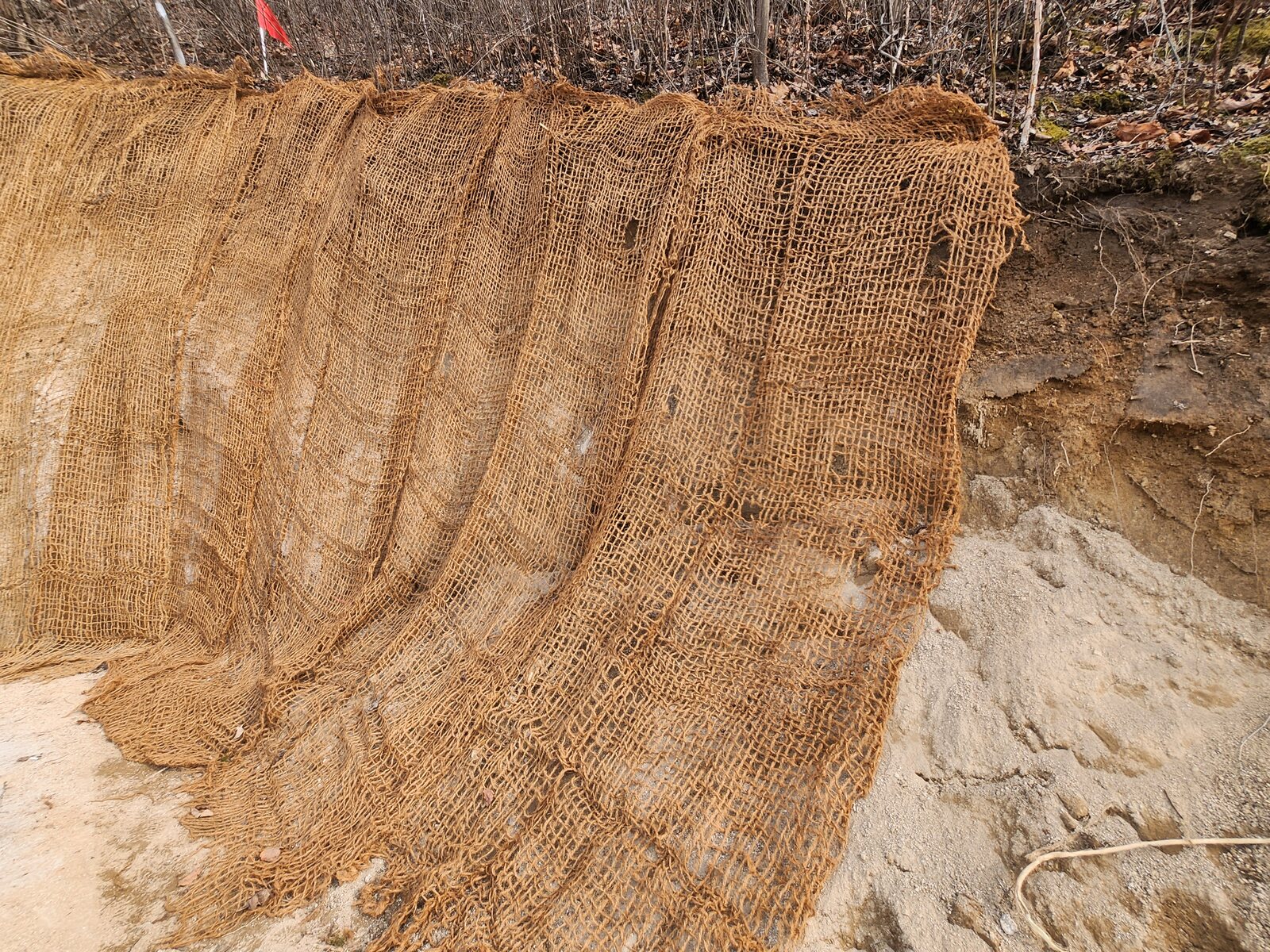

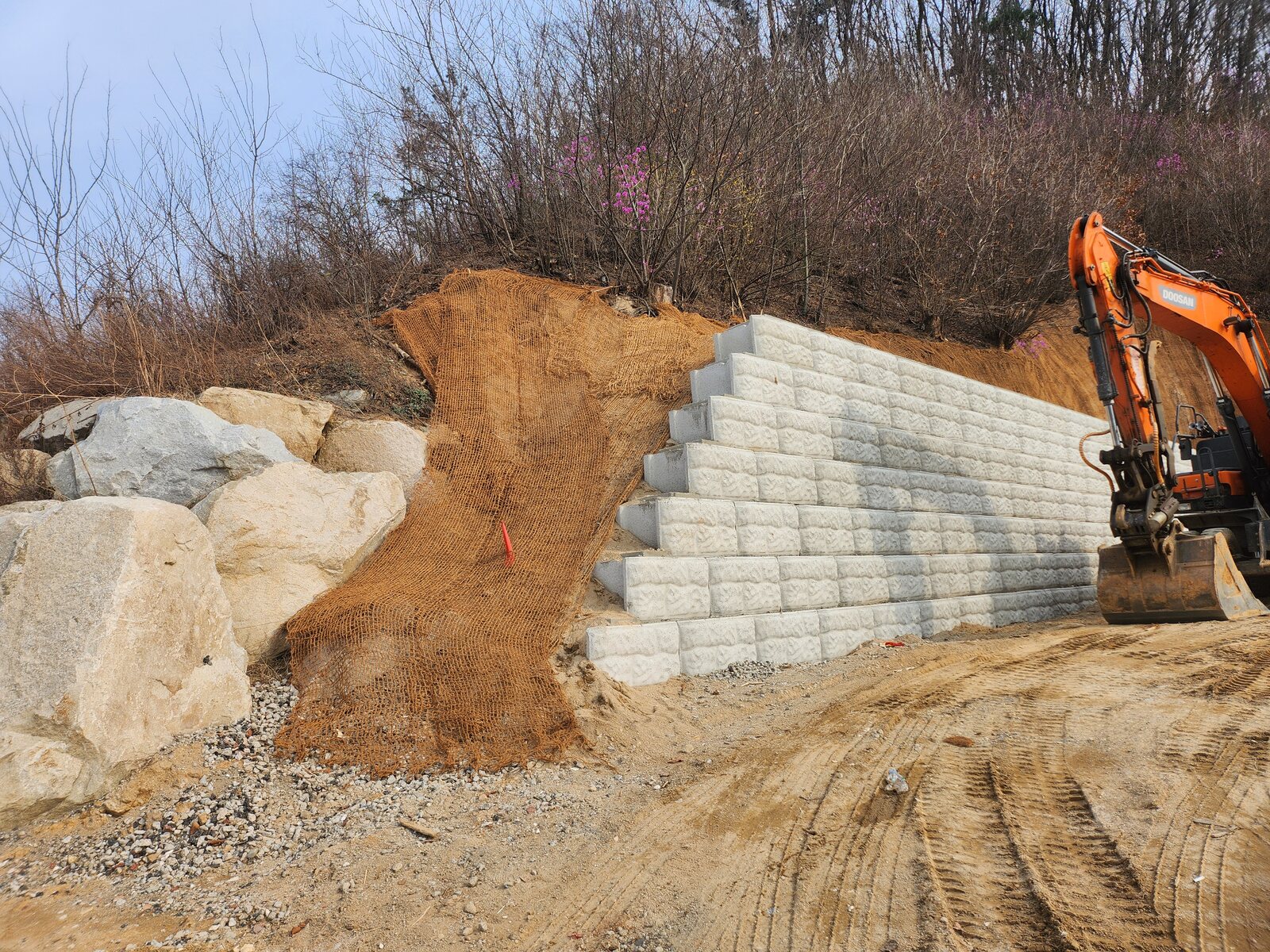

노출된 절토사면에 코아네트 설치

절토 후 흙이 노출된 사면에는 코아네트를 펼쳐 표면에 밀착시켰습니다. 사면 굴곡과 옹벽 상부가 만나는 부분까지 이어 설치해 표면 토사의 유실을 줄일 수 있도록 마감했습니다.

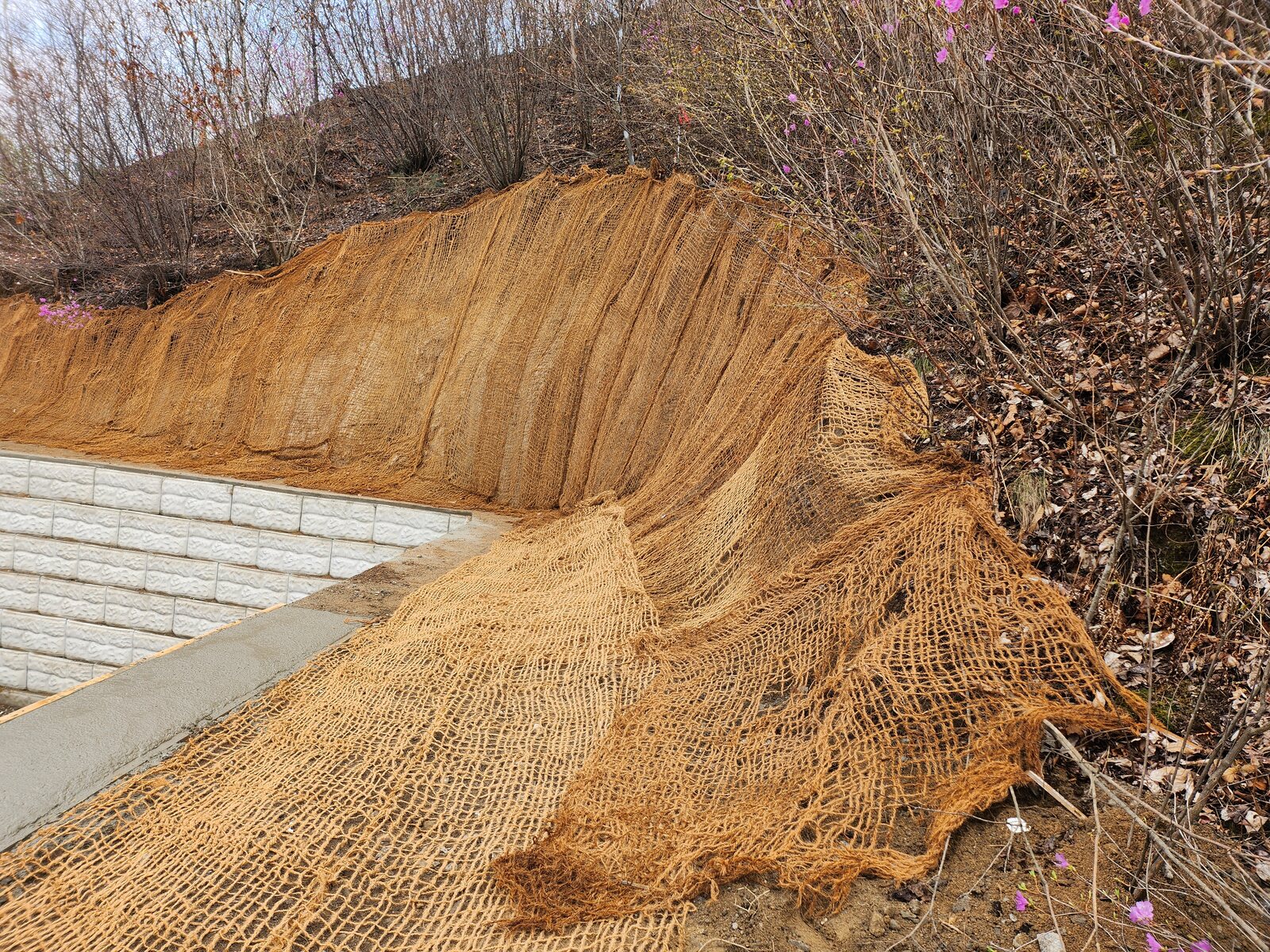

코아네트 사면보호 상세 — 절토사면과 옹벽 상부가 이어지는 구간의 표면 보호

옹벽 상부와 사면을 함께 마감

식생블럭 옹벽의 배면 다짐부터 블럭 마감 천단, 코아네트 사면보호까지 상부 구간을 연속해서 정리했습니다. 구조물 전면만 쌓는 데서 끝내지 않고 옹벽 상단과 노출 사면까지 함께 마감한 현장입니다.

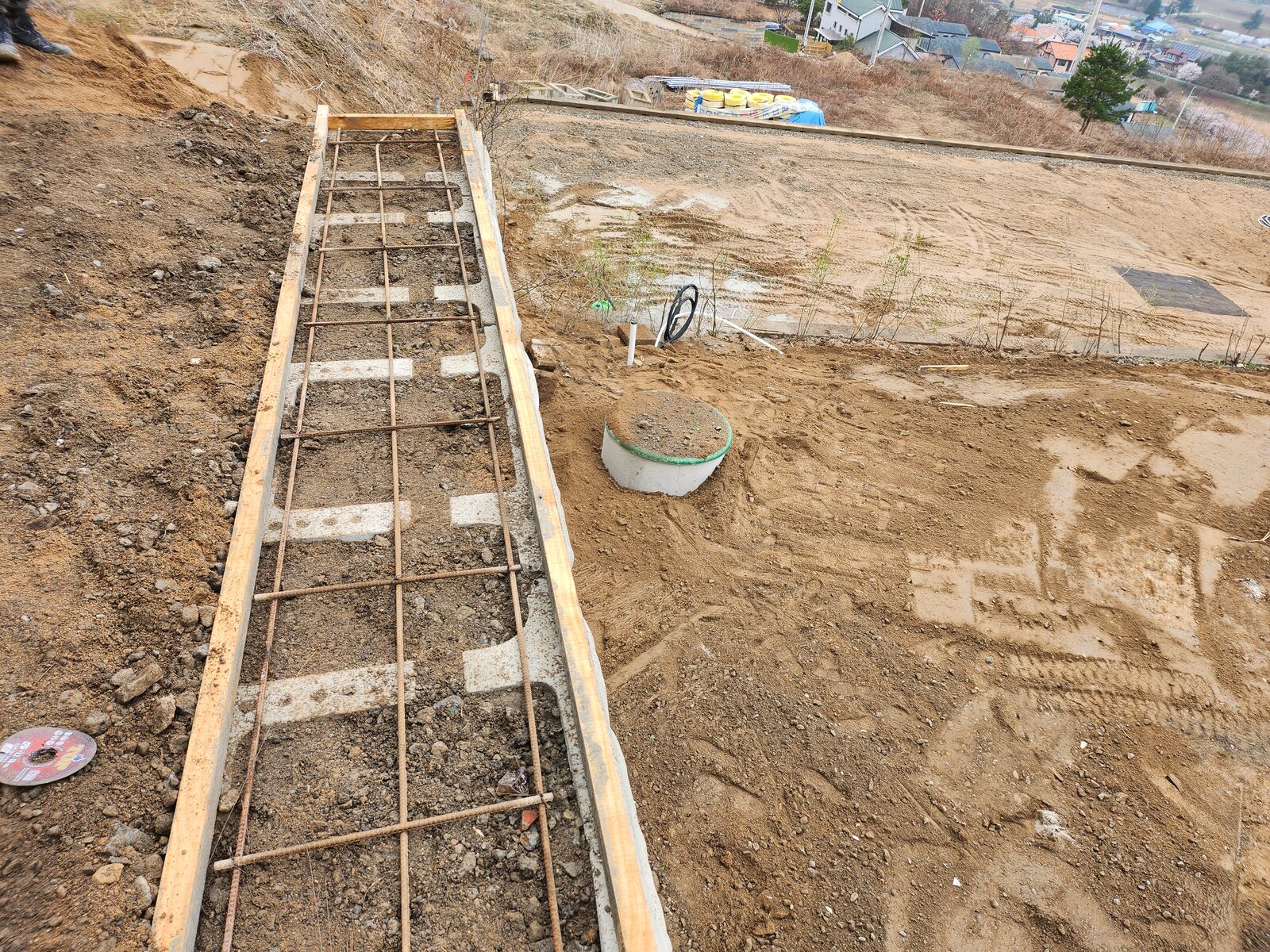

식생블럭 상부 천단 거푸집과 철근 — 블럭 상부 선형을 따라 설치한 천단 거푸집과 철근

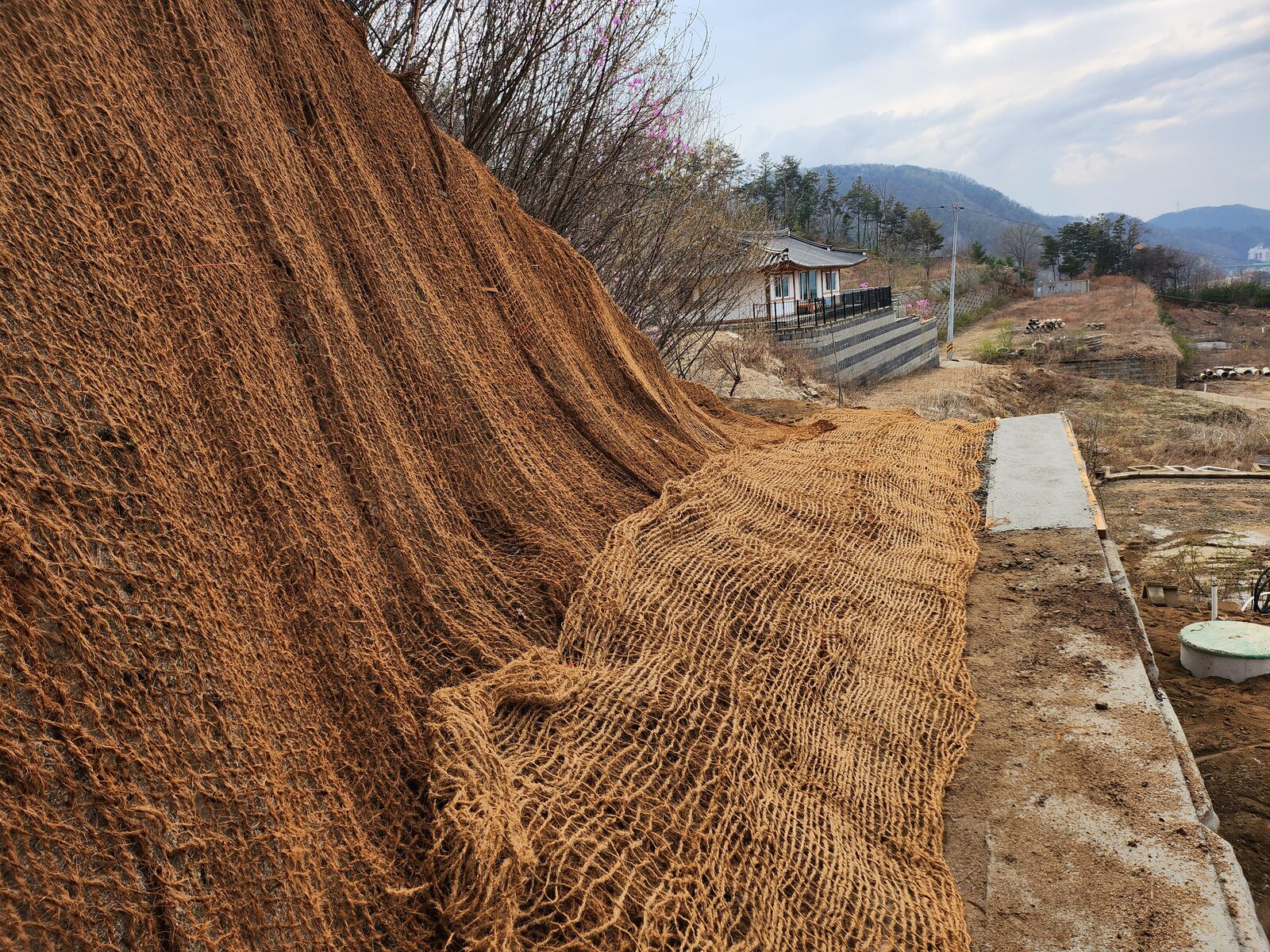

양평 용문면 옹벽과 사면 전경 — 식생블럭 옹벽과 상부 사면보호 구간의 전체 전경

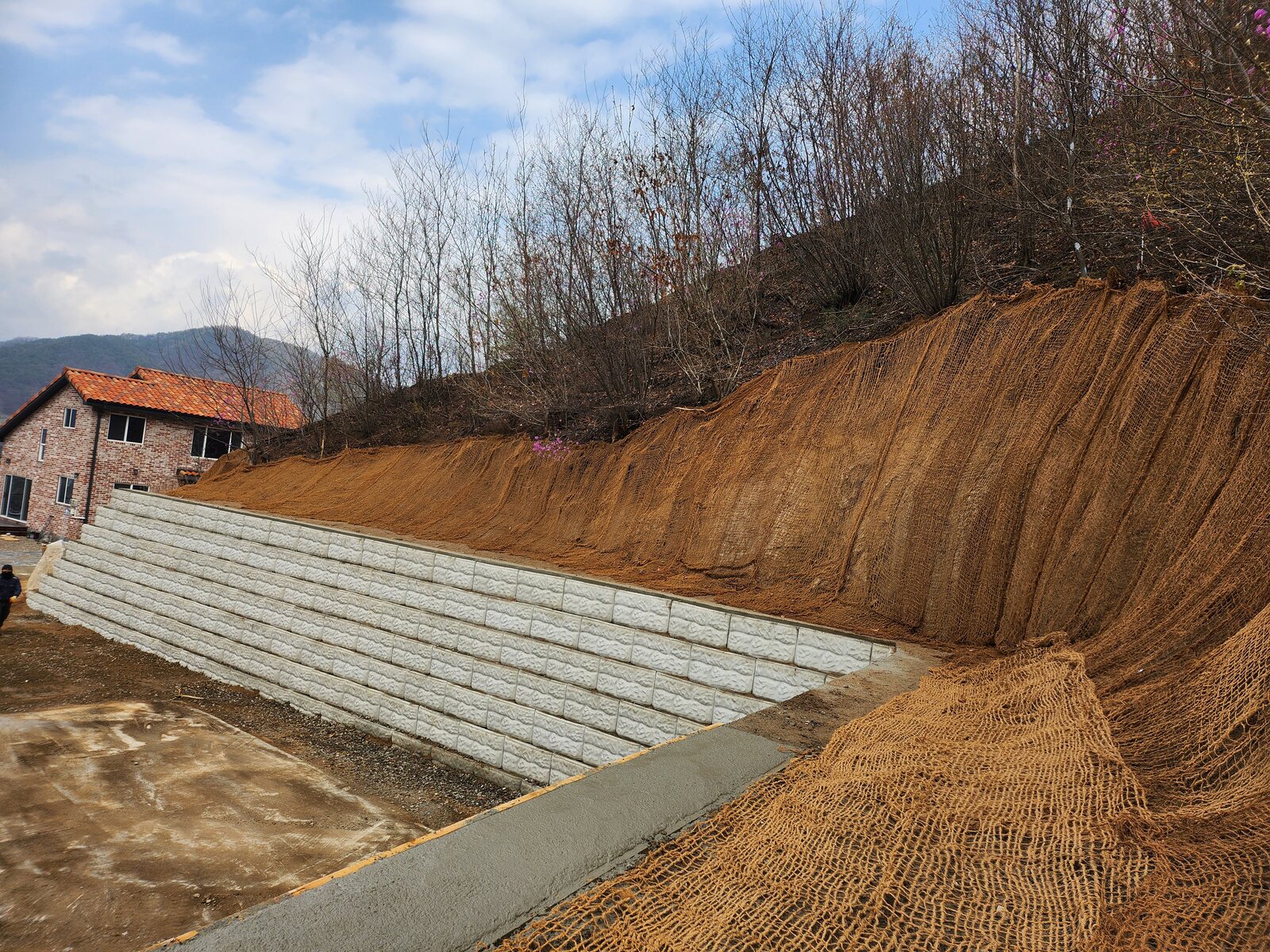

양평 용문면 사면보호 마감 — 블럭 마감 천단과 코아네트 사면보호를 마친 현장 전경

식생블록 전면에서 끝내지 않고 상부와 사면까지 마감한 이유

옹벽 전면이 완성돼도 배면과 상부의 흙이 흐트러지거나 절토사면이 노출된 채 남으면 후속 관리 부담이 커질 수 있습니다. 블록 적층과 함께 배면을 구간별로 다지고, 상단에는 철근·거푸집·콘크리트로 마감 천단을 만들었습니다. 이어 노출 사면의 굴곡과 옹벽 상부 접점까지 코아네트를 밀착시켜 표면 토사의 유실을 줄이도록 정리했습니다.
