현장 개요
- 공종
- 옹벽
현장정보
- 위치 경기도 양평군 용문면
- 현장조건 경사지 절토면과 부지 단차
- 공종 절토면 정리·기초 바탕·식생블럭 옹벽
- 구분 일반 시공사례
경사지의 단차를 식생블럭 옹벽으로 정리
부지 측면의 경사지와 절토면을 따라 식생블럭 옹벽을 시공했습니다. 높이와 방향이 달라지는 구간이 이어져 단순히 블럭을 쌓는 것보다 기초선과 첫 단의 위치를 안정적으로 잡는 과정이 중요했습니다.

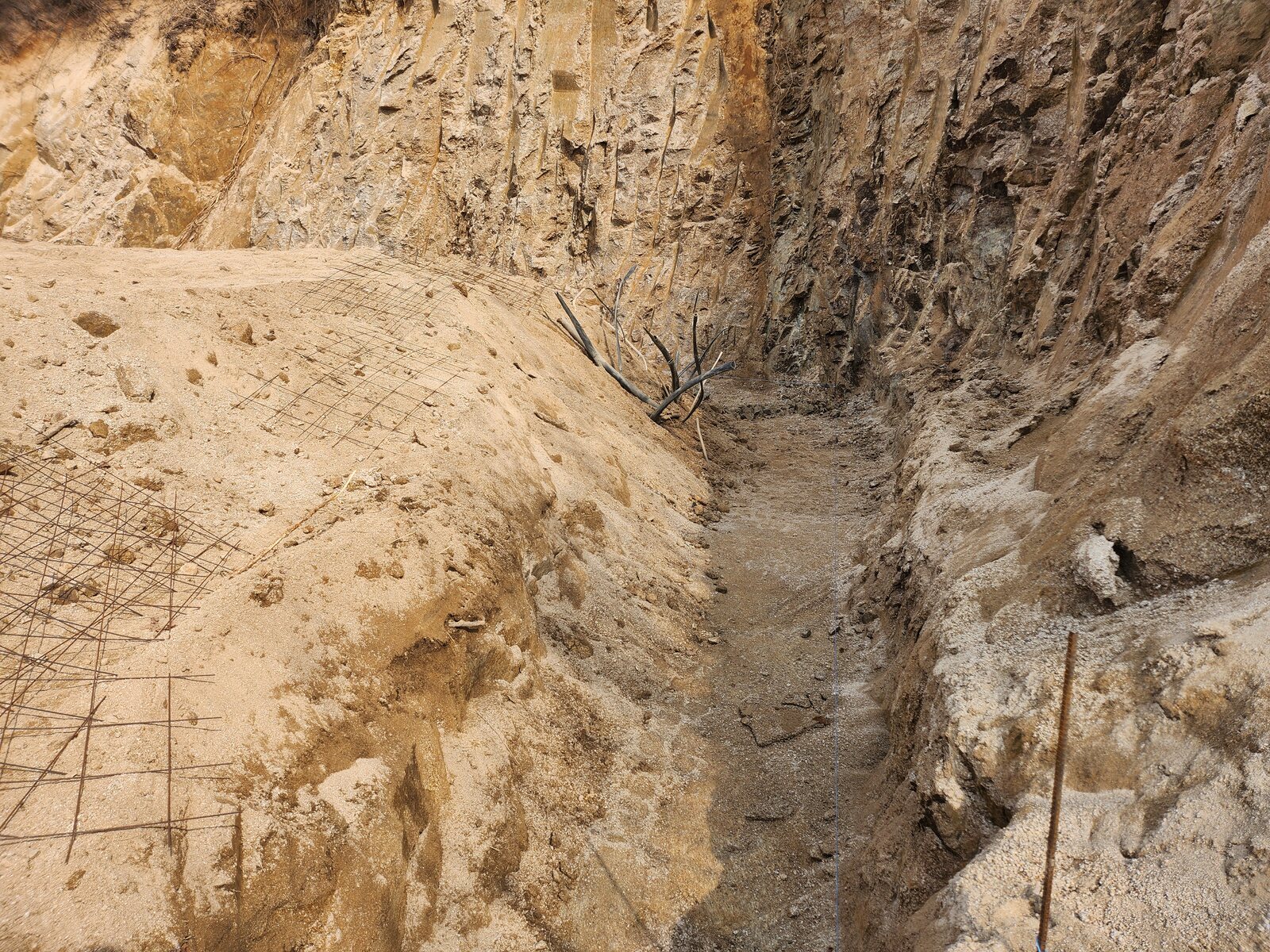

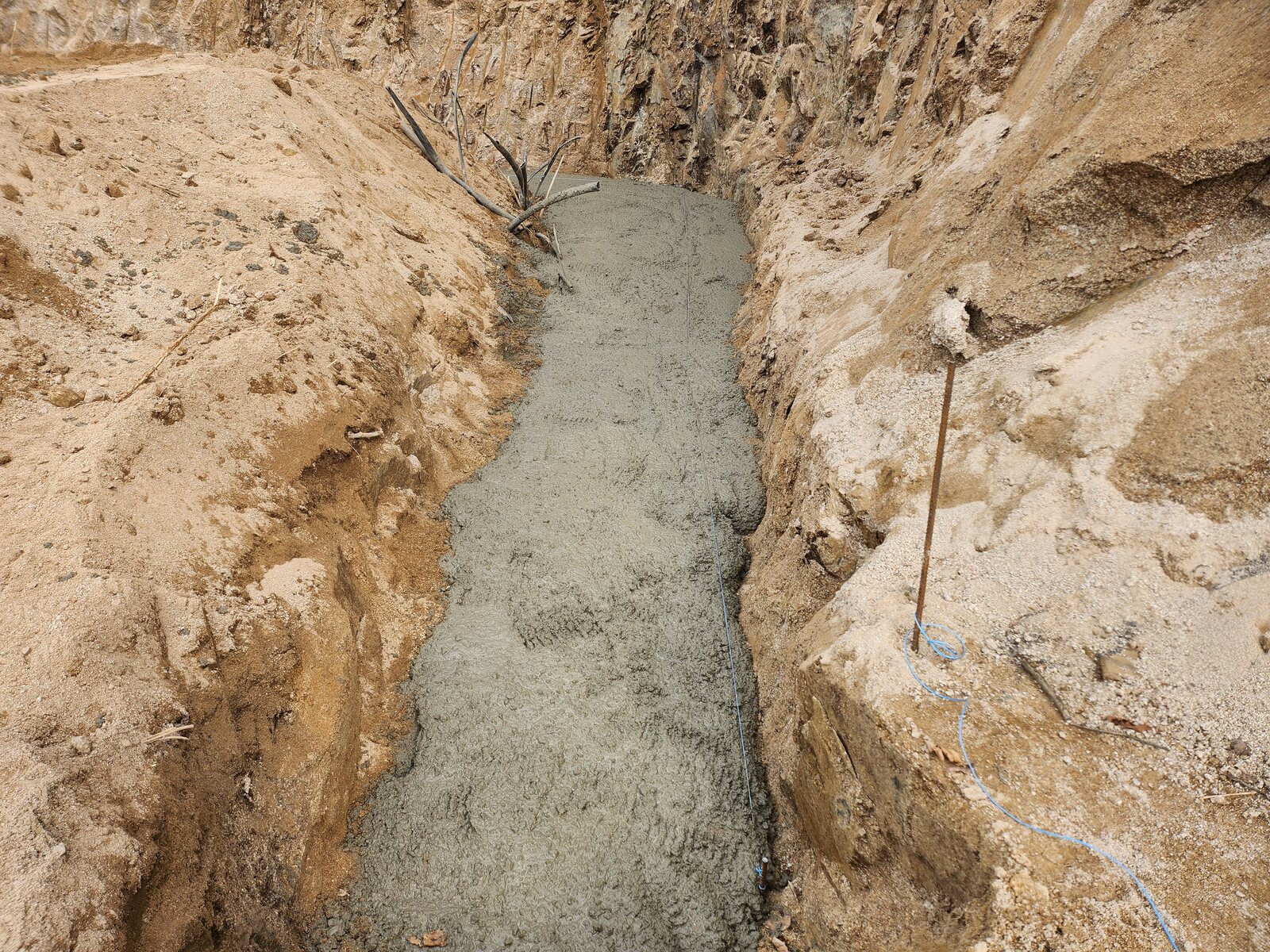

옹벽 선형에 맞춘 기초 구간 조성
계획한 옹벽 선형을 따라 기초 구간을 굴착하고 바닥 높이를 정리했습니다. 이후 첫 단 블럭이 흔들리지 않도록 콘크리트 기초 바탕을 만들었습니다.

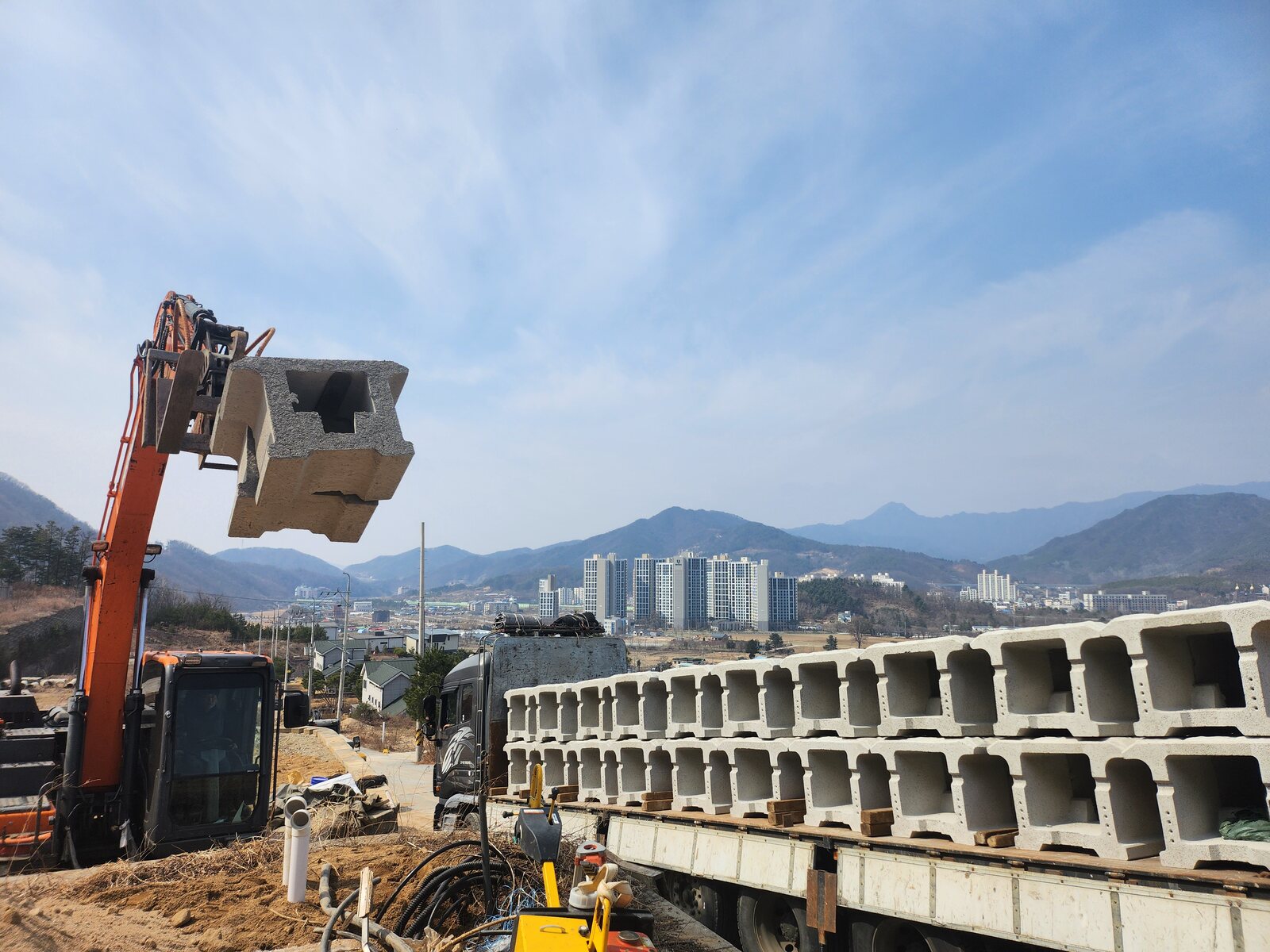

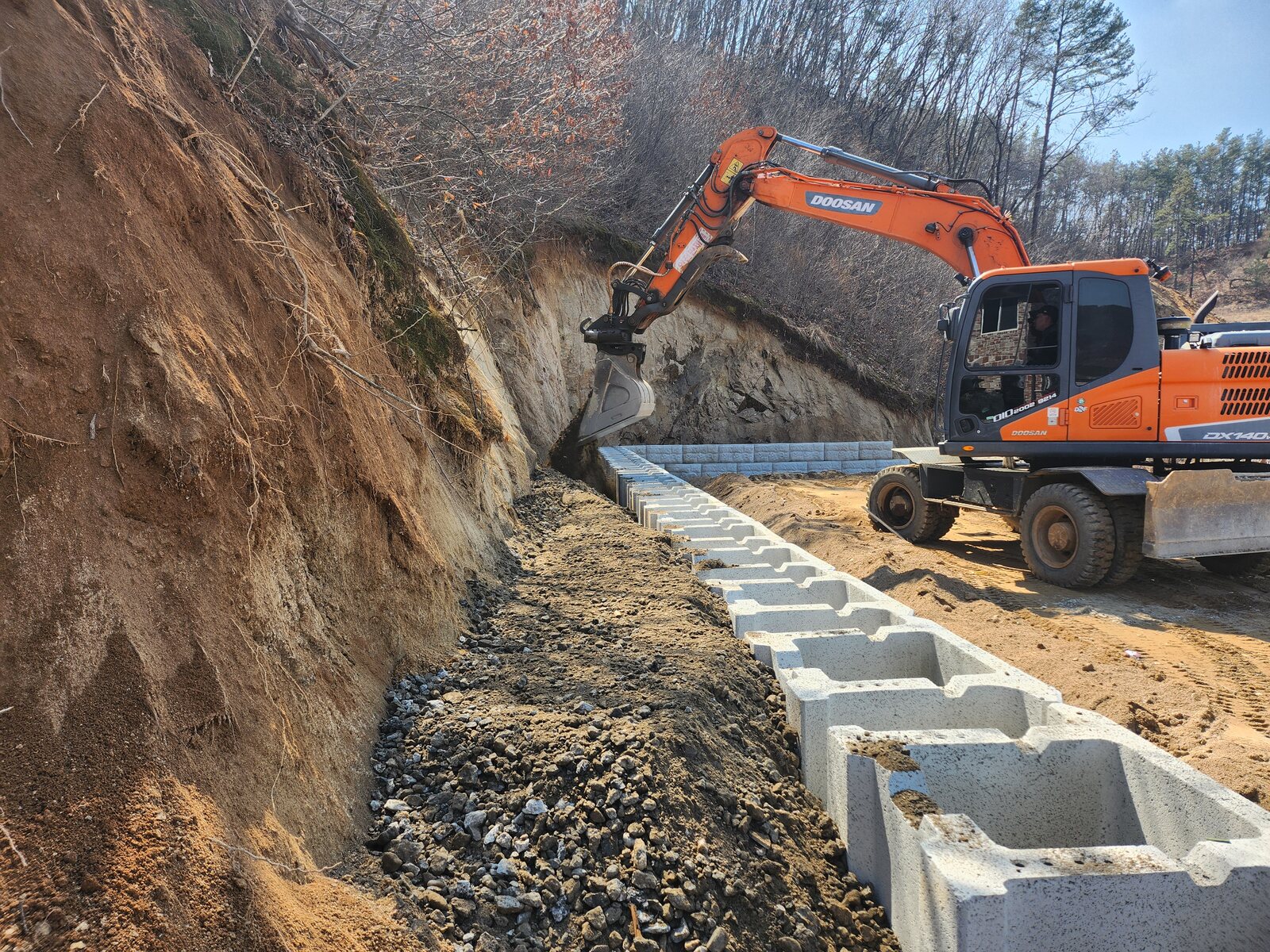

자재 반입과 첫 단 배치
작업 구간 가까이 식생블럭을 반입한 뒤 기초선과 수평을 확인하며 첫 단을 배치했습니다. 첫 단의 오차가 위쪽으로 누적되지 않도록 선형을 맞춘 후 적층을 이어갔습니다.

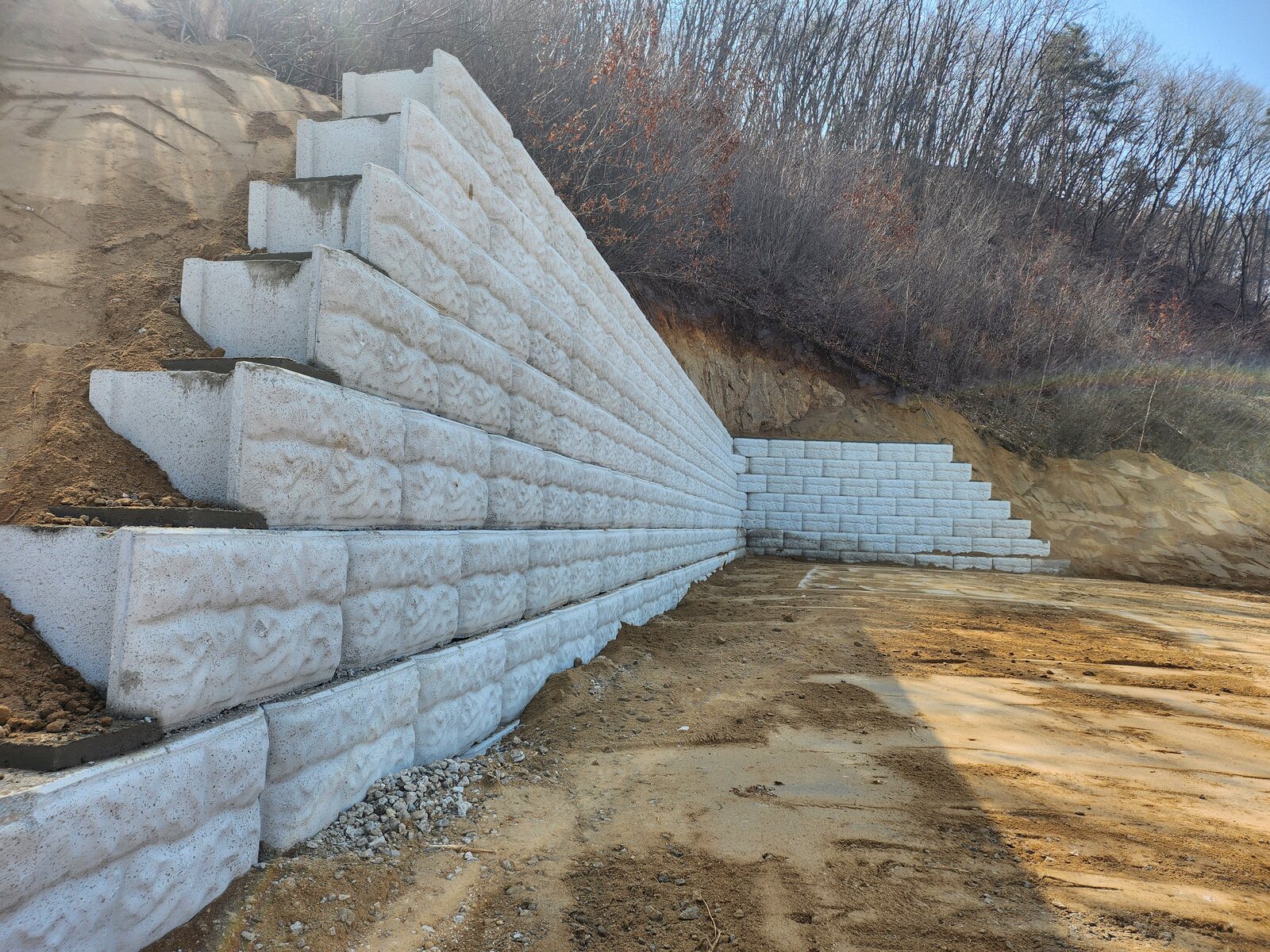

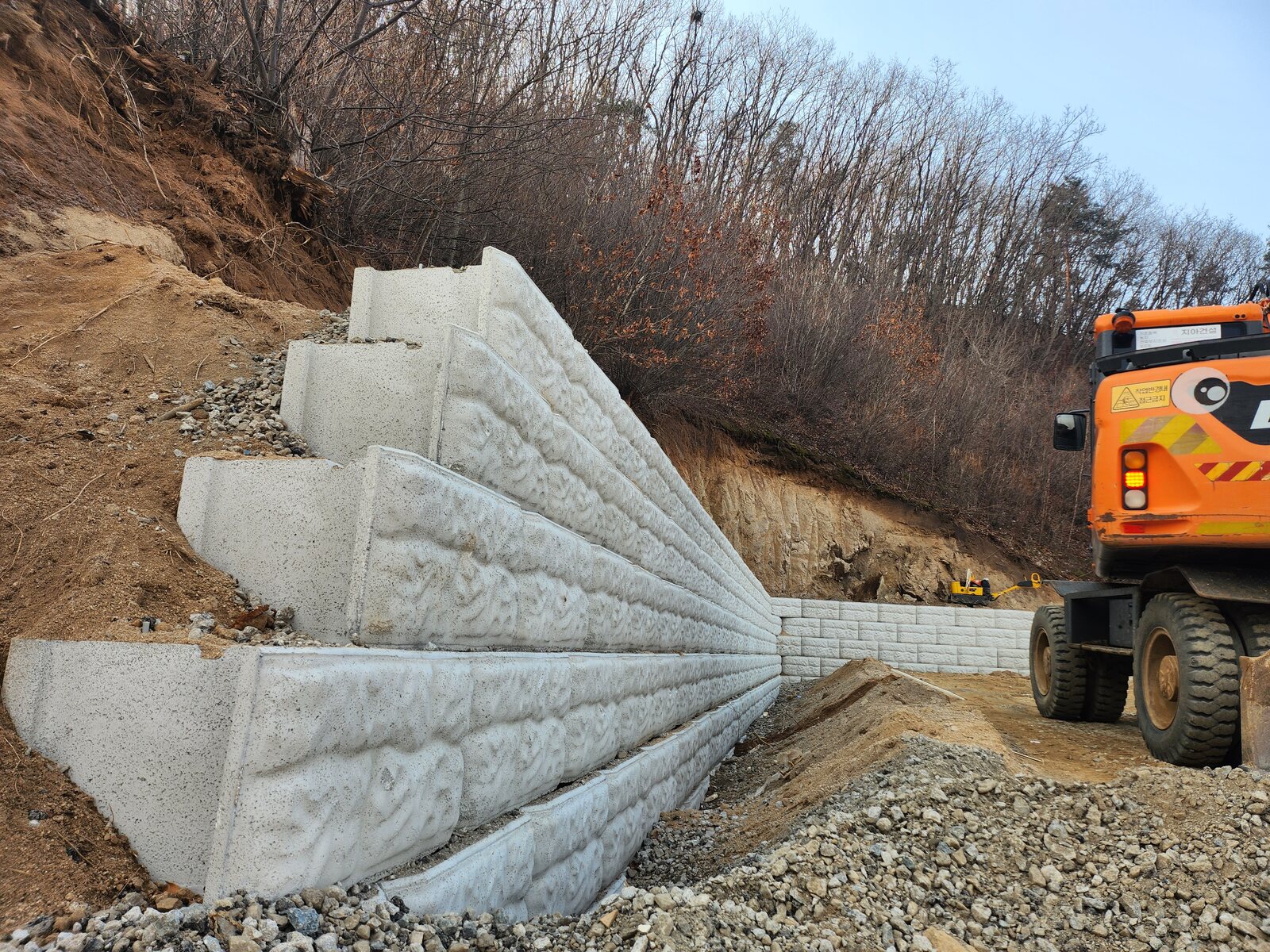

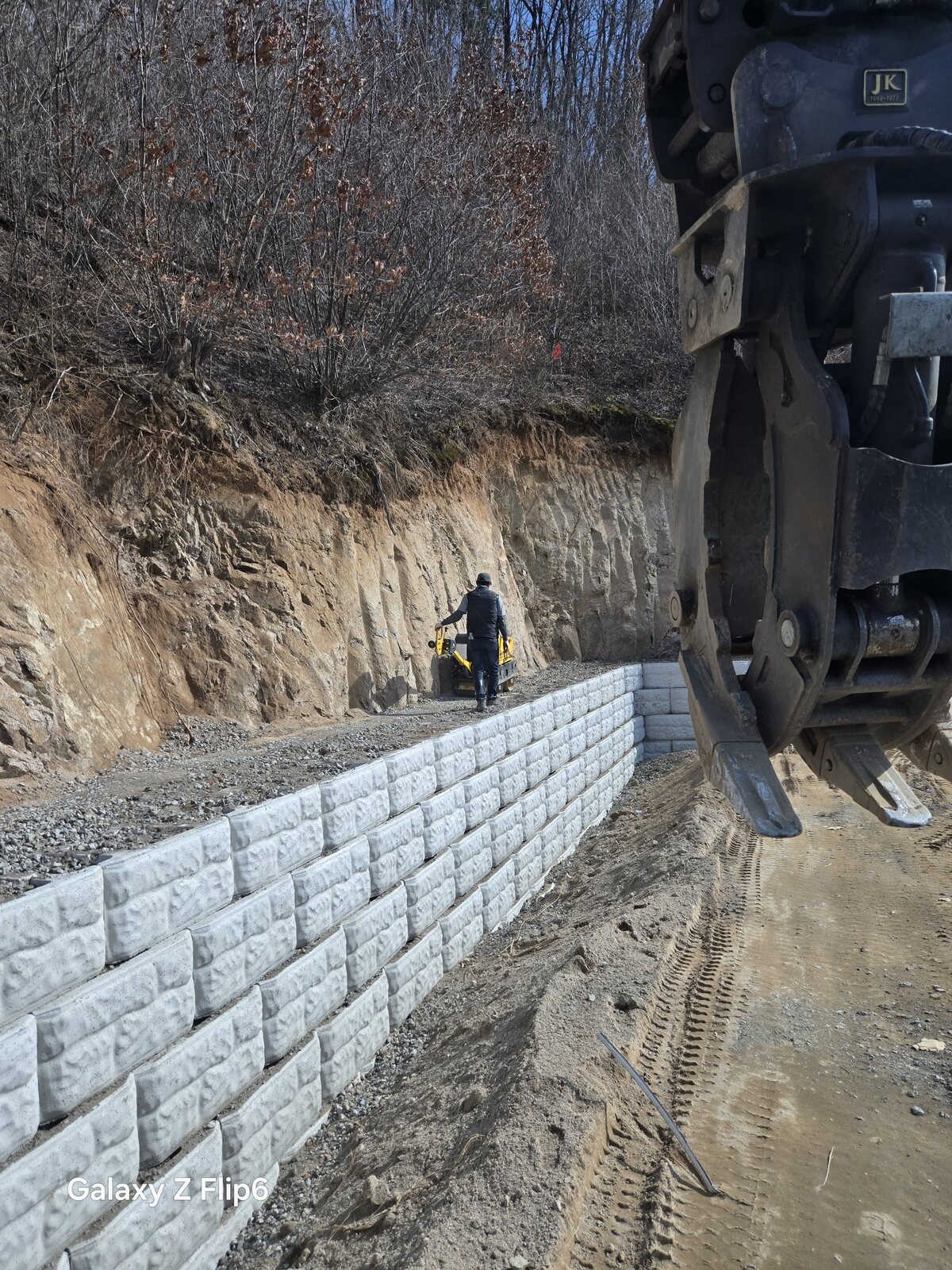

높이 변화에 맞춘 블럭 적층
절토면 형상과 부지 단차에 맞춰 블럭을 순차적으로 쌓았습니다. 높이가 달라지는 코너와 양쪽 단부는 지형으로 자연스럽게 이어지도록 계단식으로 마감했습니다.

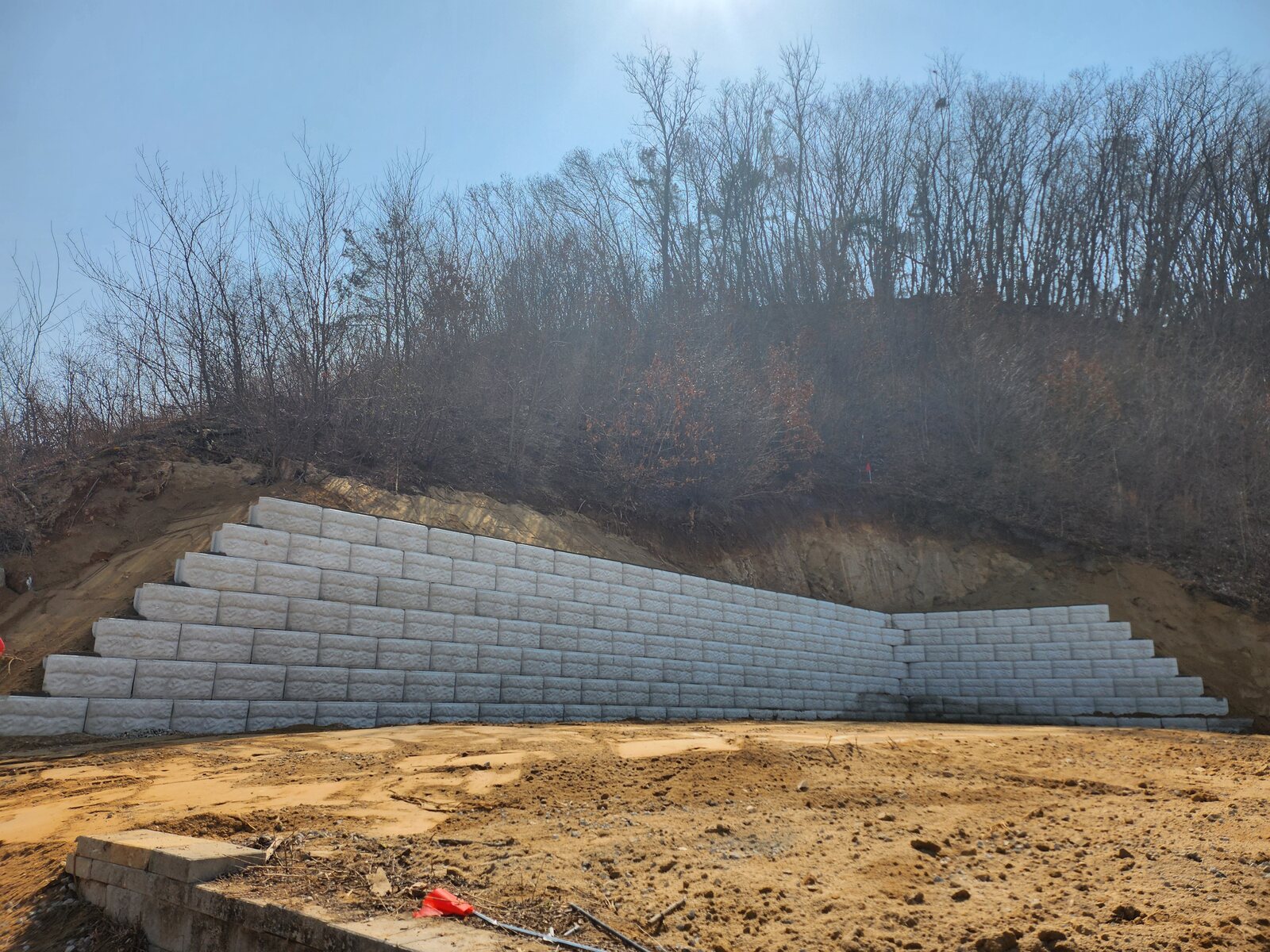

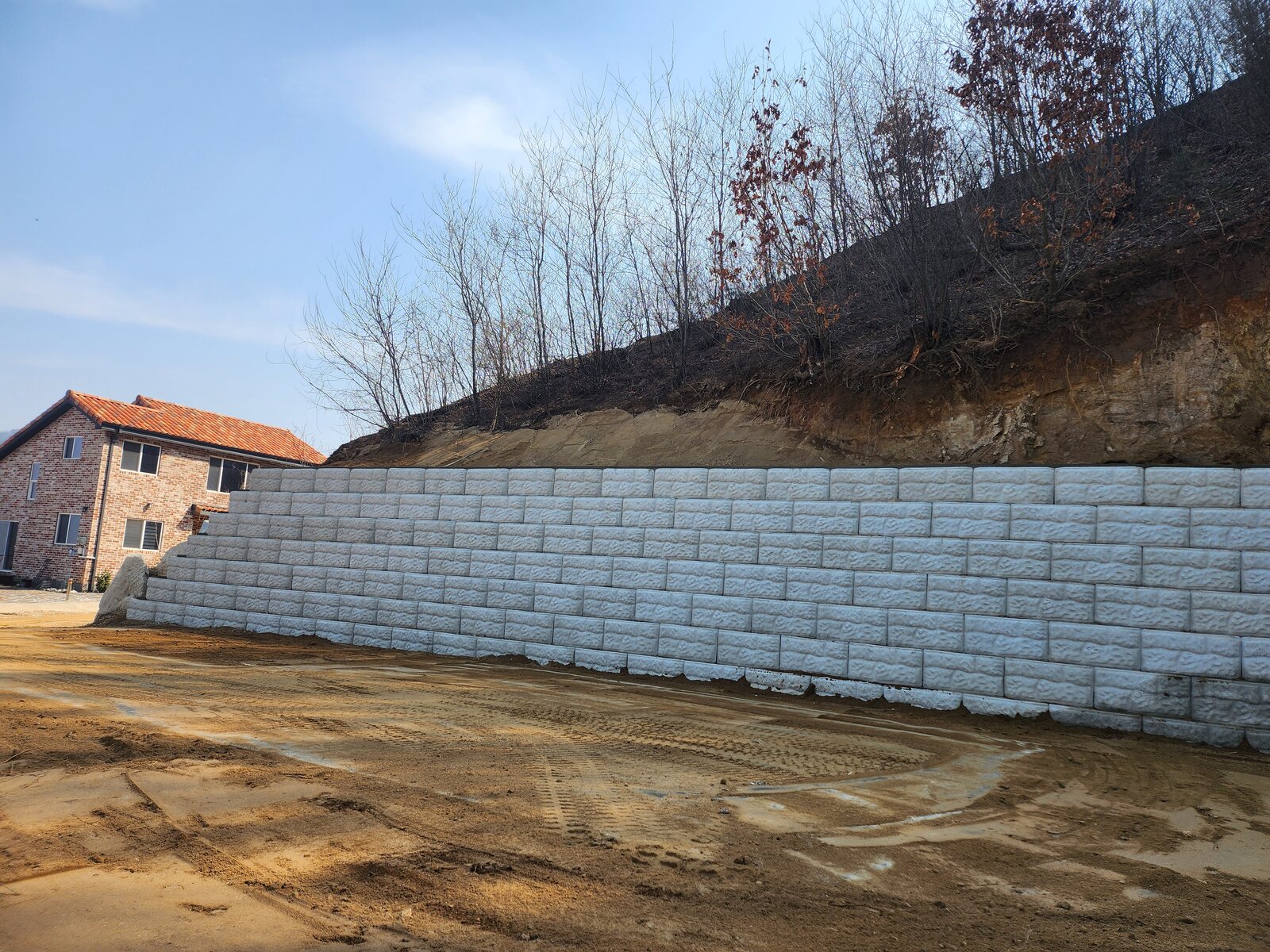

식생블럭 옹벽 완성
부지 경계를 따라 식생블럭 옹벽의 선형과 높이를 정리했습니다. 다음 2편에서는 옹벽 배면과 상부 작업, 블럭 마감 천단 및 절토사면 보호 과정을 정리합니다.
높이와 방향이 바뀌는 식생블록에서 첫 단을 잡은 기준
경사지 절토면을 따라 옹벽 높이와 방향이 계속 달라지는 조건이었습니다. 기초 구간을 굴착해 바닥 높이를 정리하고 콘크리트 바탕을 만든 뒤, 첫 단의 수평과 선형을 반복 확인했습니다. 첫 단에서 생긴 오차가 상부로 누적되지 않도록 한 후 지형과 만나는 코너와 양쪽 단부를 계단식으로 마감해 기존 경사와 자연스럽게 연결했습니다.
