현장 개요
- 공종
- 배수·관로
현장 정보
- 현장: 충남 계룡시 전원주택 아래 부지
- 의뢰 배경: 앞선 부지조성 후 배수 기능을 보완하기 위한 3차 추가공사
- 2편 대상: 아래 부지와 보강토옹벽 끝단, 도로 접속부
- 주요 공정: 집수구 배치, 우수관로 연결, 콘크리트 배수로 설치, 스틸 그레이팅, 도로 측 배수 연결
- 공정 기록: 2022년 11월 18일~24일
- 분류: 일반 시공사례

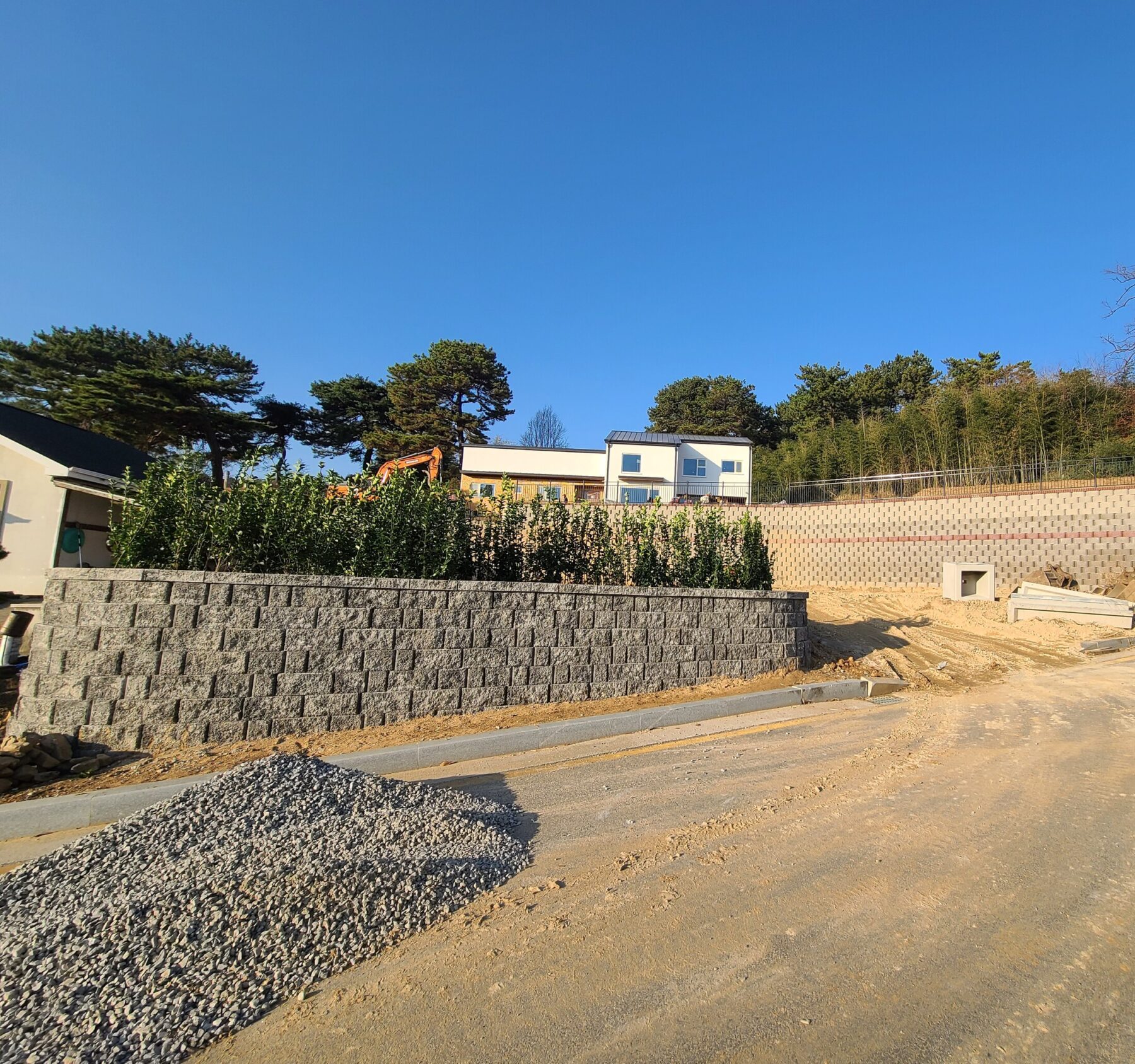

계룡시 전원주택 3차 재의뢰 중 아래 부지의 우수 처리를 보완한 추가공사입니다. 앞선 공사로 조성한 부지에 집수구와 우수관로를 배치하고, 보강토옹벽 끝단의 콘크리트 배수로와 도로 측 기존 물길을 연결해 비가 올 때 물이 한곳에 고이지 않도록 정리했습니다.
아래 부지 배수를 위한 추가 요청
2차 공사에서 아래 부지의 보강토옹벽과 평탄 작업을 마친 뒤, 실제 사용에 앞서 우수 처리 기능을 더 보완해 달라는 요청을 받았습니다. 상부에서 내려오는 물과 부지 표면수가 옹벽 끝단이나 도로 접속부에 고이지 않도록 집수와 배출 경로를 한 번 더 잡는 공사였습니다.
부지 높이와 도로 물길 재확인
새로 조성한 아래 부지는 도로와 맞닿고, 뒤쪽에는 높은 보강토옹벽이 있어 물이 모일 수 있는 지점을 먼저 확인해야 했습니다. 기존 도로 측 배수 위치와 부지의 낮은 지점을 함께 살펴 집수구와 관로가 지나갈 선형을 정했습니다.

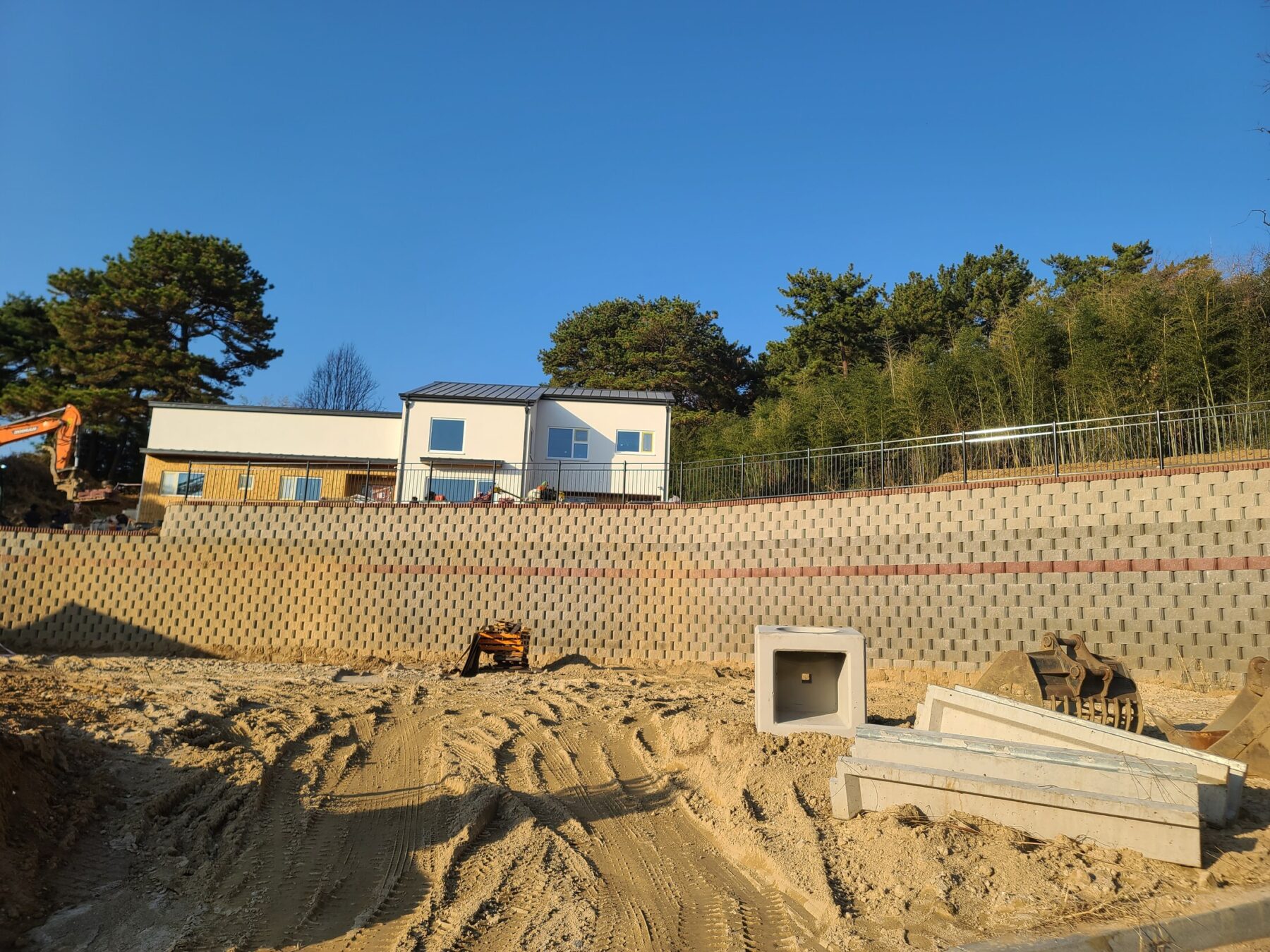

집수구와 콘크리트 배수로 배치
우수가 모이는 위치에는 집수구를 두고, 옹벽 끝단과 도로 방향으로 콘크리트 배수로를 이어갈 수 있도록 자재를 배치했습니다. 배수로는 단순히 나열하지 않고 물이 실제로 흐를 수 있도록 구배와 접속 높이를 맞추는 것이 중요했습니다.

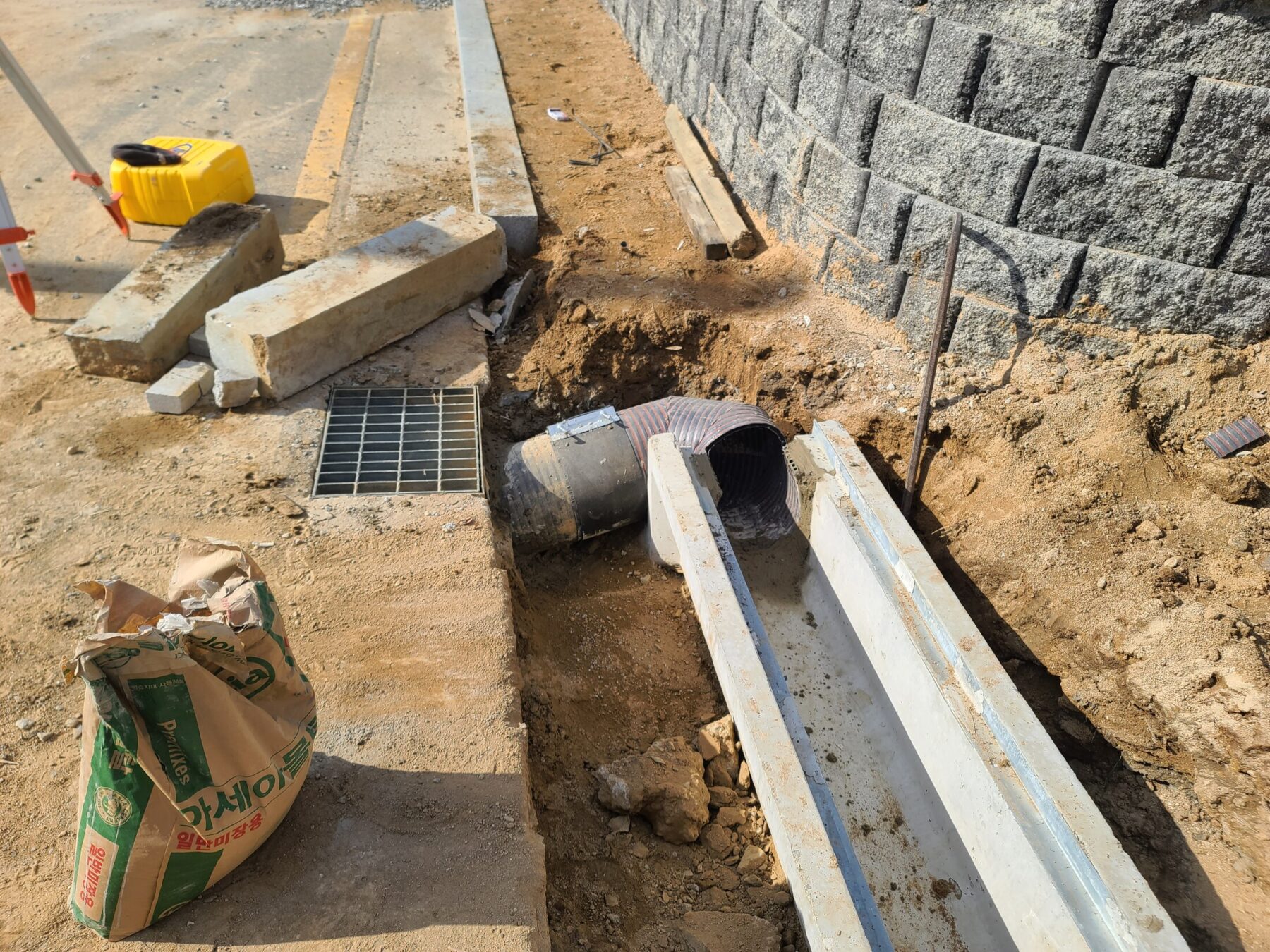

우수관로 굴곡부 연결
매설 관로와 개방형 배수로가 만나는 굴곡부에는 이중벽 우수관 엘보를 사용했습니다. 관로 끝이 들뜨거나 배수로 안쪽으로 과도하게 돌출되지 않도록 절단과 위치를 조정하고, 주변 되메움 전에 연결 상태를 확인했습니다.

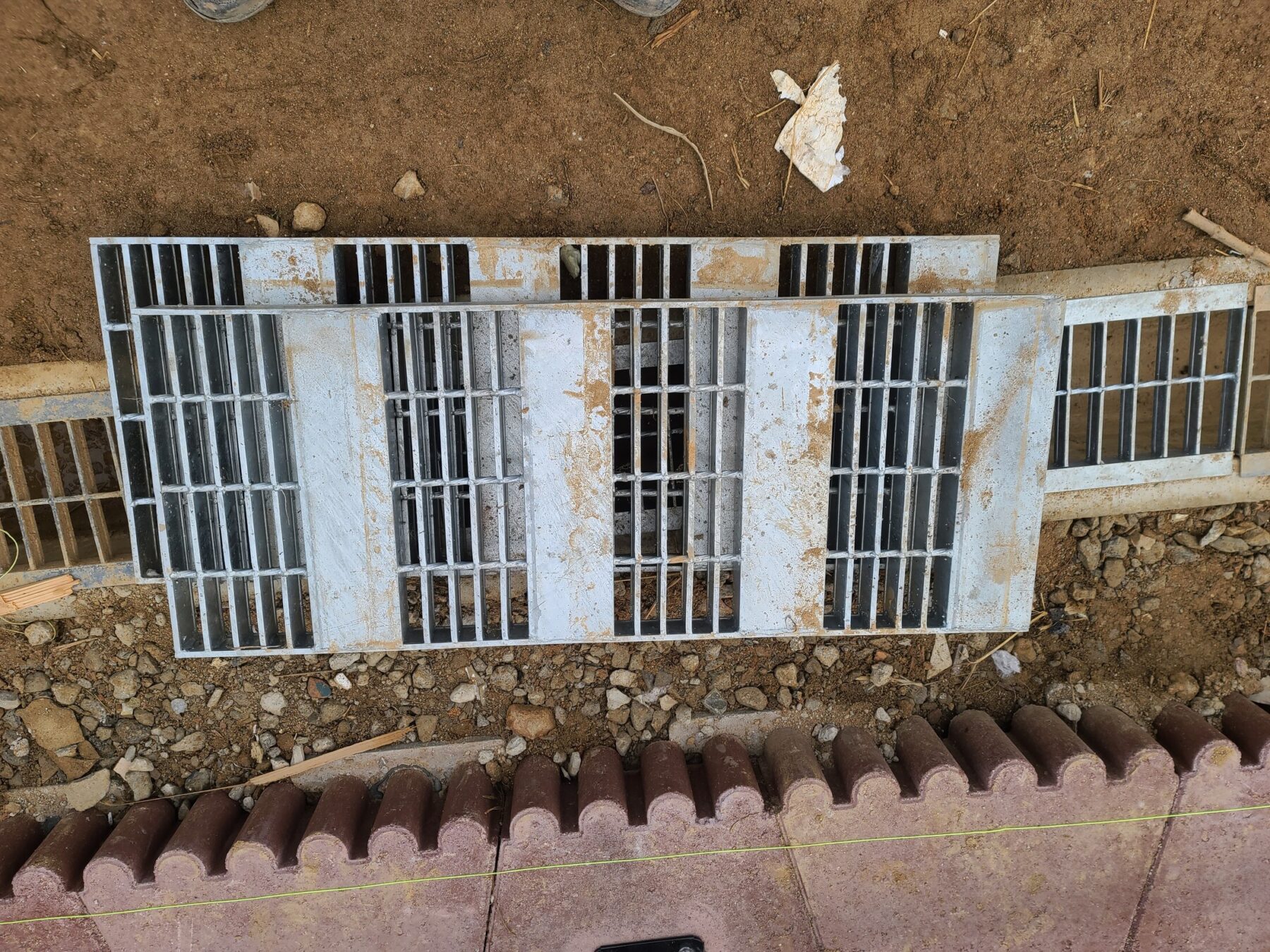

통수와 이동을 고려한 그레이팅
차량과 사람이 지나는 구간에는 스틸 그레이팅을 설치해 배수로 위를 안전하게 통과할 수 있도록 했습니다. 필요할 때 내부를 확인하고 이물질을 청소할 수 있도록 점검성도 함께 고려했습니다.

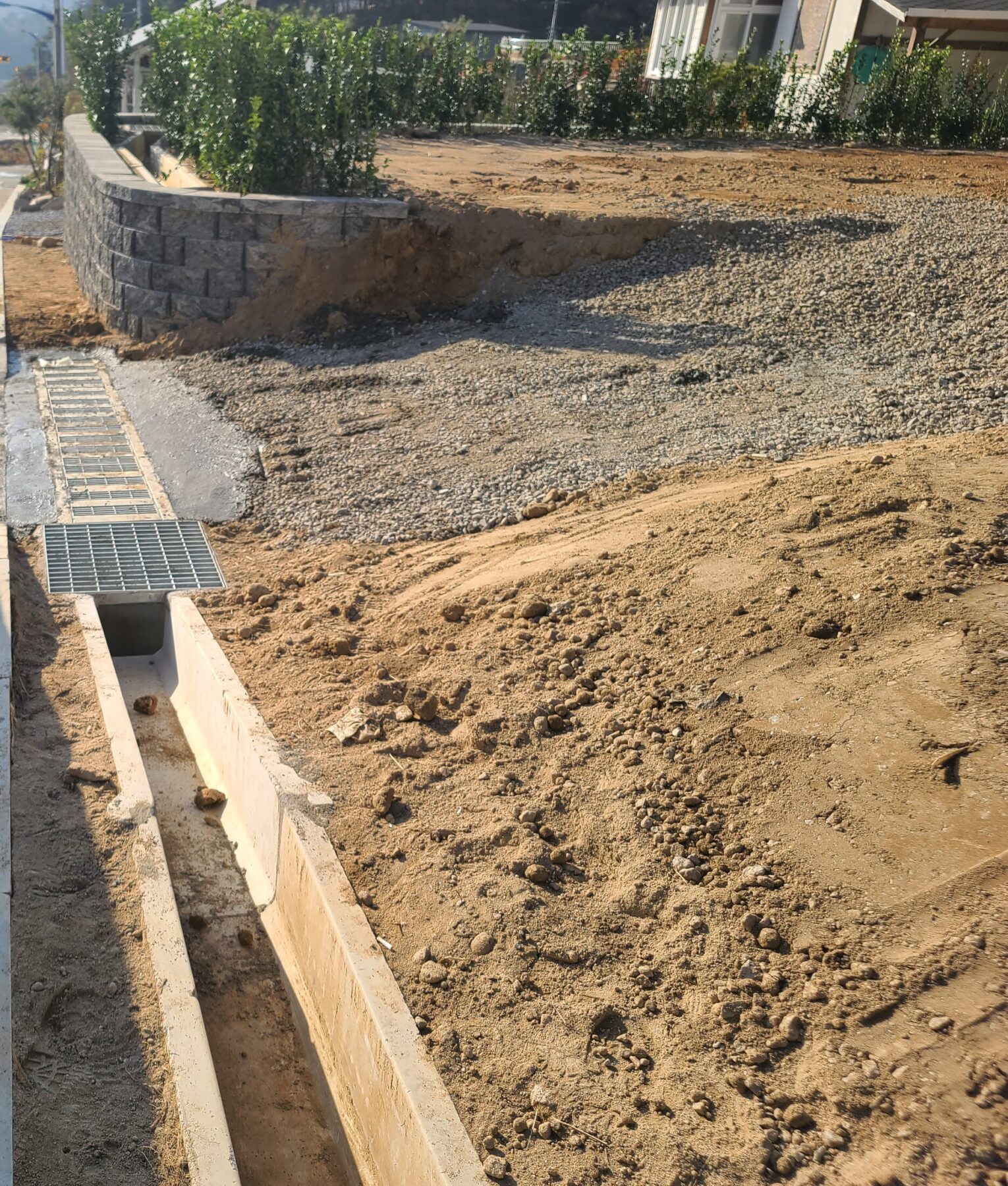

도로 측 기존 배수와 연결 완료
아래 부지에서 모인 물이 콘크리트 배수로를 따라 도로 측 기존 물길로 이어지도록 접속부를 정리했습니다. 부지조성, 보강토옹벽, 우수관로와 배수로가 각각 따로 작동하지 않고 하나의 배수 흐름이 되도록 마무리한 3차 추가공사입니다.
