현장 개요

공종: 기초·콘크리트

2편 공사 개요

1편의 터파기·약 20cm 버림콘크리트·철근배근에 이어, 2m가 넘는 헌치 거푸집을 보강하고 기초 콘크리트를 타설한 과정입니다. 깊은 헌치는 콘크리트가 채워질수록 하부에 큰 측압이 작용하므로 거푸집을 세우는 것보다 타설 중 형상을 유지하도록 지지하는 일이 더 어려웠습니다.

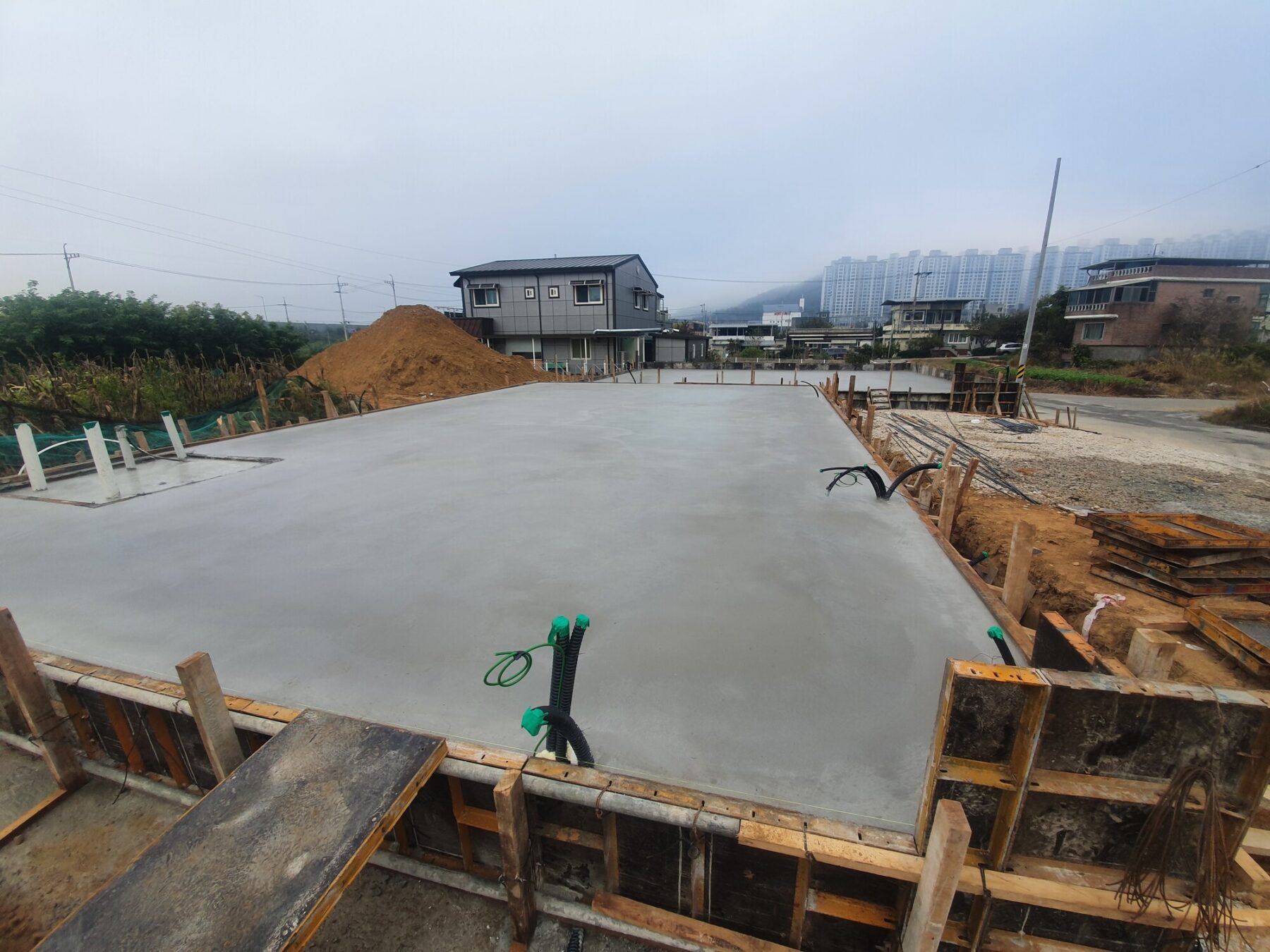

경산시 본LEB 내진기초 콘크리트 타설과 면 마감 완료 전경 — 2m 이상 헌치 거푸집을 보강한 뒤 기초 콘크리트를 타설하고 넓은 매트 상부 면을 정리했습니다.

타설 전 철근과 헌치 형상 점검

매트 상·하부 철근과 깊은 헌치 철근이 연결된 상태에서 간격과 피복, 거푸집 내부의 이물질, 배관 위치를 점검했습니다. 특히 깊은 구간은 타설이 시작된 뒤 내부 수정이 어렵기 때문에 사전 확인이 중요했습니다.

경산시 본LEB 내진기초 매트와 깊은 헌치 철근 배근 전경 — 매트철근과 깊은 헌치 철근의 연결 상태를 확인하고 타설 준비를 진행했습니다.

2m 이상 헌치 거푸집 보강

높은 거푸집 패널 외측에 수평 띠장을 대고 세로 보강재와 경사 가새·버팀재를 촘촘하게 구성했습니다. 현장에서 흔히 '솔저'라고 부르는 세로 방향 강재 보강재 개념도 있지만, 이 사진에서 분명하게 확인되는 핵심은 수평 띠장과 다수의 경사 버팀재입니다. 하부는 1편에서 약 20cm로 두껍게 시공한 버림콘크리트를 고정 기반으로 활용해 거푸집의 벌어짐과 이동을 억제했습니다.

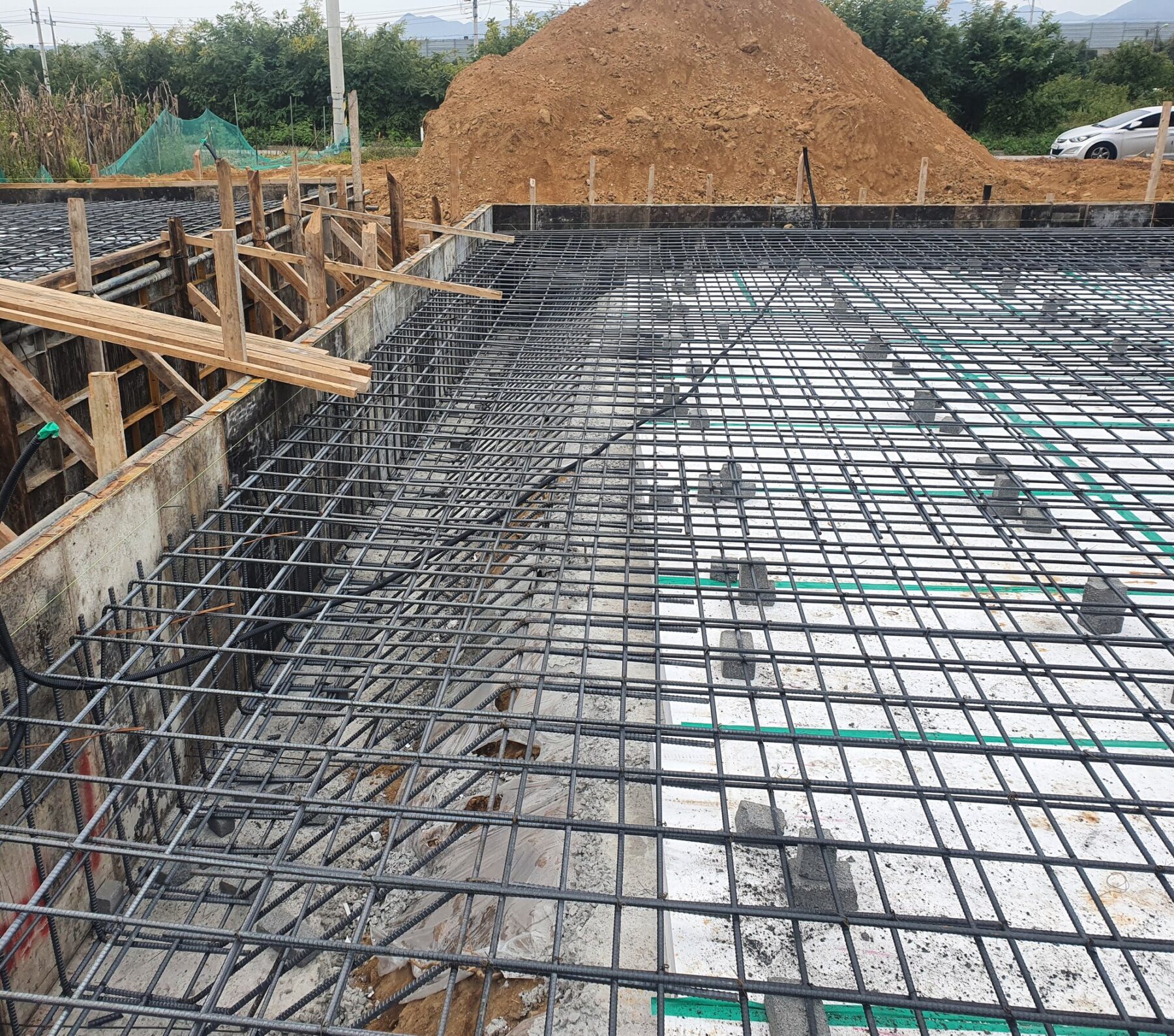

경산시 본LEB 내진기초 헌치 거푸집과 외부 버팀 구조 — 높은 거푸집 외측에 띠장과 가새·버팀재를 배치해 타설 중 측압과 변형에 대응했습니다.

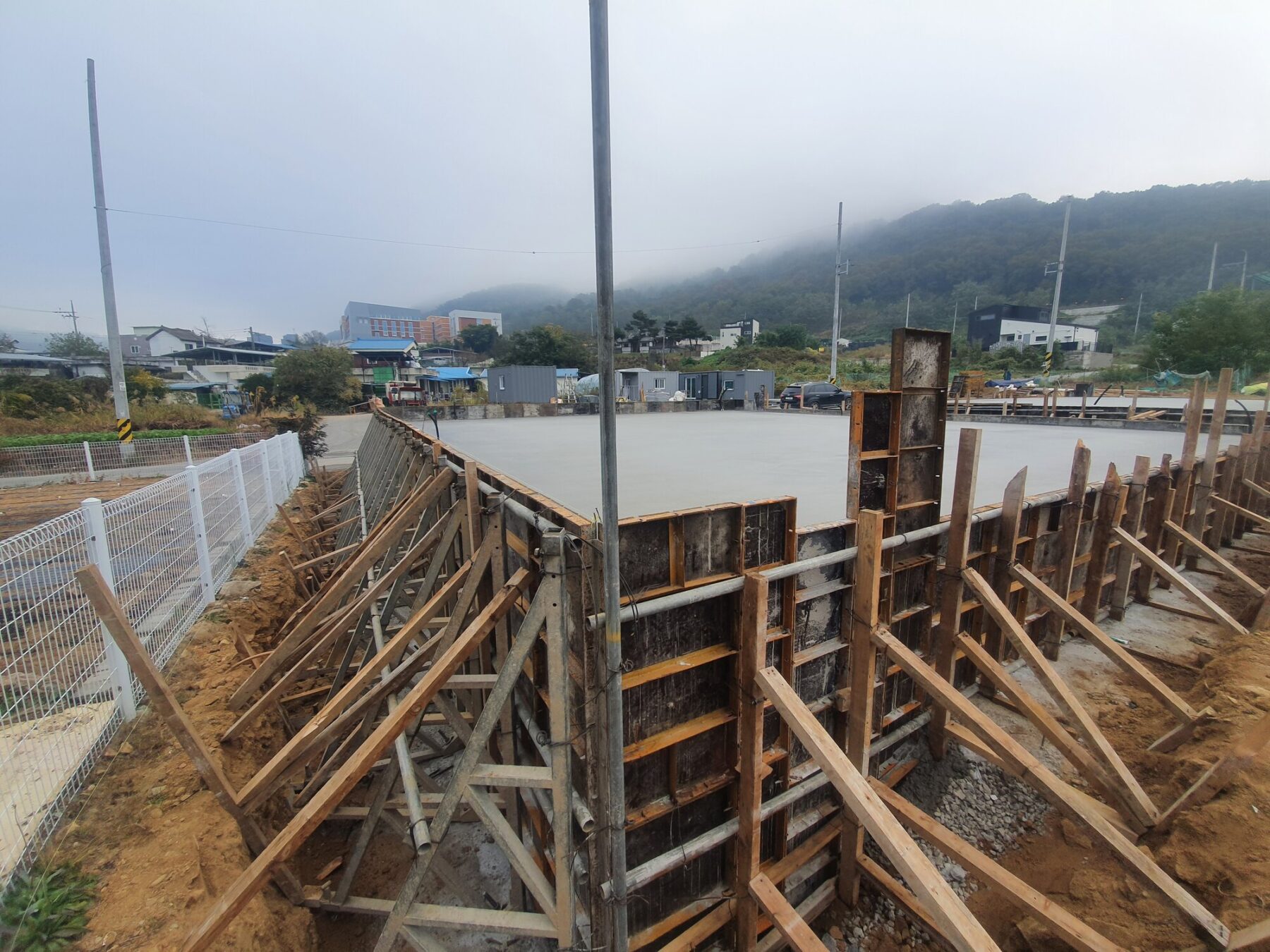

2m 이상 헌치 거푸집을 외측 띠장과 경사 버팀재로 보강한 전경 — 깊은 헌치 외측을 수평 띠장과 촘촘한 경사 가새·버팀재로 지지해 거푸집의 벌어짐과 변형을 억제했습니다.

오·배수 배관과 슬리브 선시공

기초가 완성된 뒤에는 배관 위치 변경과 관통 작업이 어렵기 때문에 오·배수관과 슬리브를 철근 사이 계획 위치에 먼저 설치했습니다. 배관 높이와 방향을 맞추고 타설 중 떠오르거나 움직이지 않도록 고정했습니다.

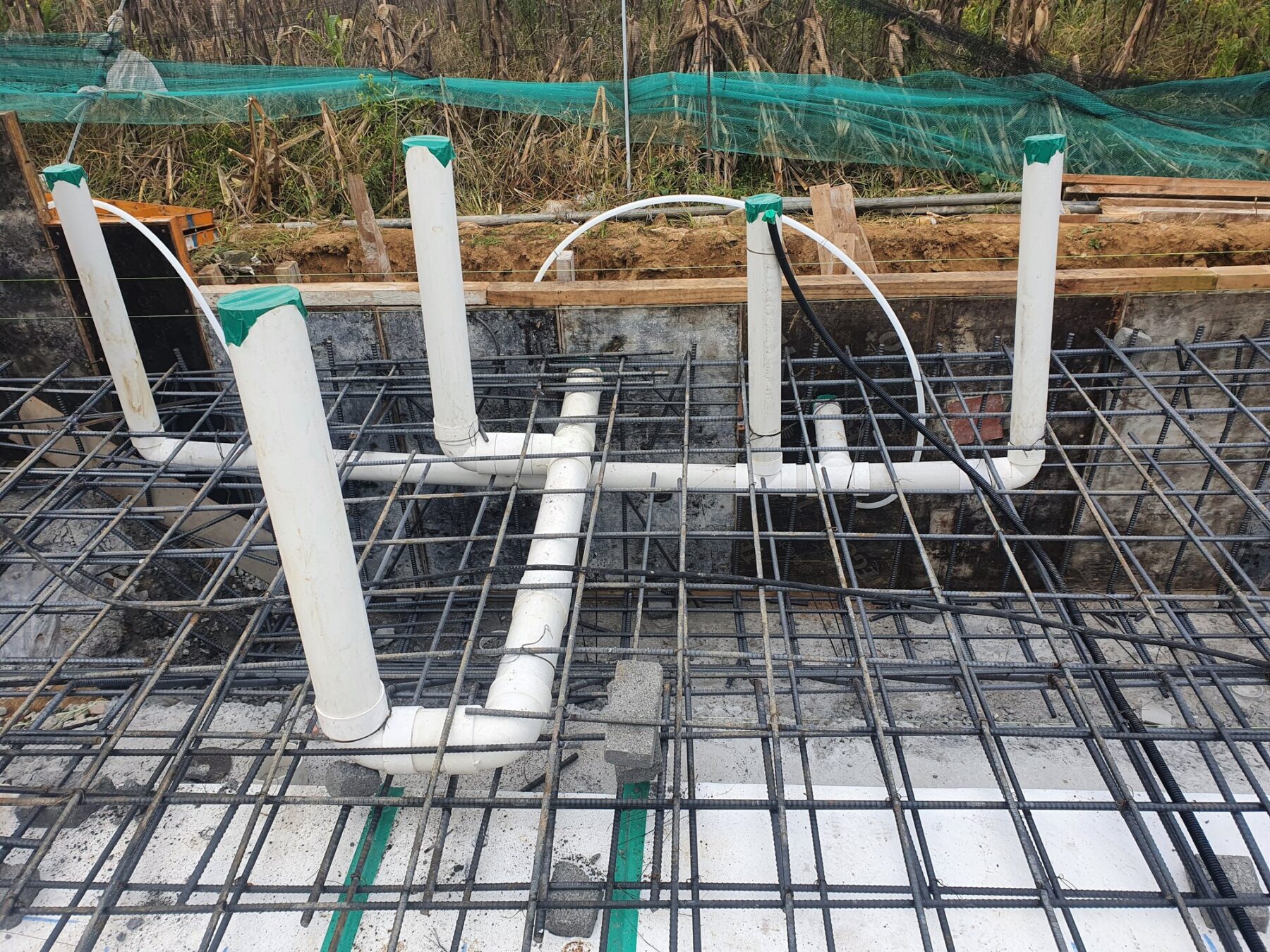

경산시 본LEB 내진기초 철근 사이에 선시공한 오배수 배관 — 콘크리트 타설 전에 오·배수 배관과 슬리브를 계획 위치에 설치하고 움직이지 않도록 고정했습니다.

콘크리트 타설과 매트 면 마감

거푸집 보강과 철근·매립 배관 점검을 마친 뒤 펌프카로 콘크리트를 타설했습니다. 깊은 헌치와 넓은 매트 구간을 함께 채우면서 거푸집 상태를 계속 확인했고, 상부는 후속 본LEB 건축 공정이 이어질 수 있도록 계획 높이에 맞춰 면을 정리했습니다.

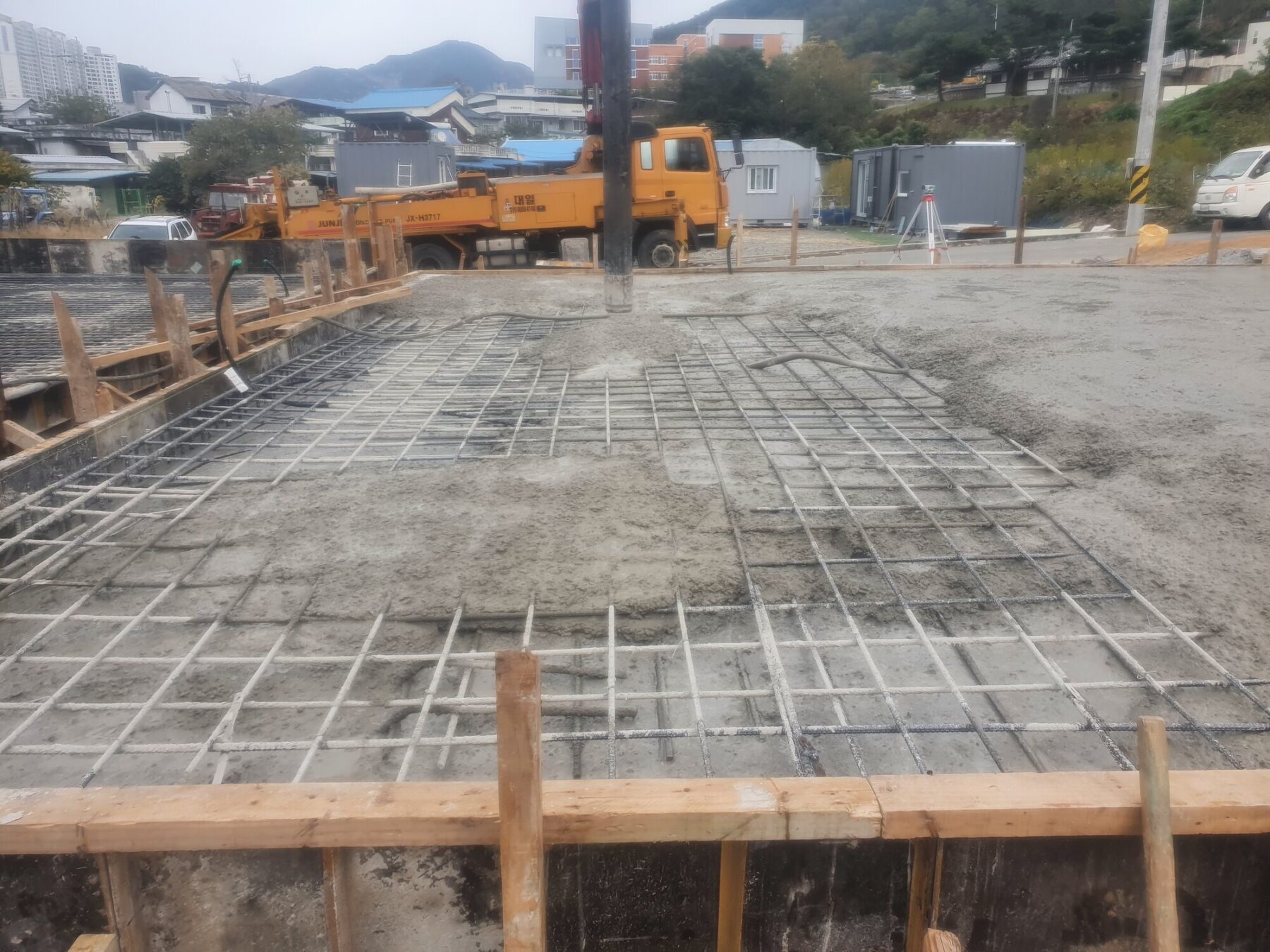

경산시 본LEB 내진기초 콘크리트 타설 진행 모습 — 거푸집과 철근·배관 상태를 점검한 뒤 펌프카로 기초 콘크리트를 타설하고 면을 잡았습니다.

탈형 후 배관 접속과 주변 정리

양생과 탈형 후에는 기초 측면과 배관 관통부를 확인하고 외부 오·배수 및 설비 배관을 연결했습니다. 서로 다른 높이의 기초 사이 공간은 배관별 동선을 구분해 정리하고 후속 되메우기와 건축 공정이 가능하도록 마무리했습니다.

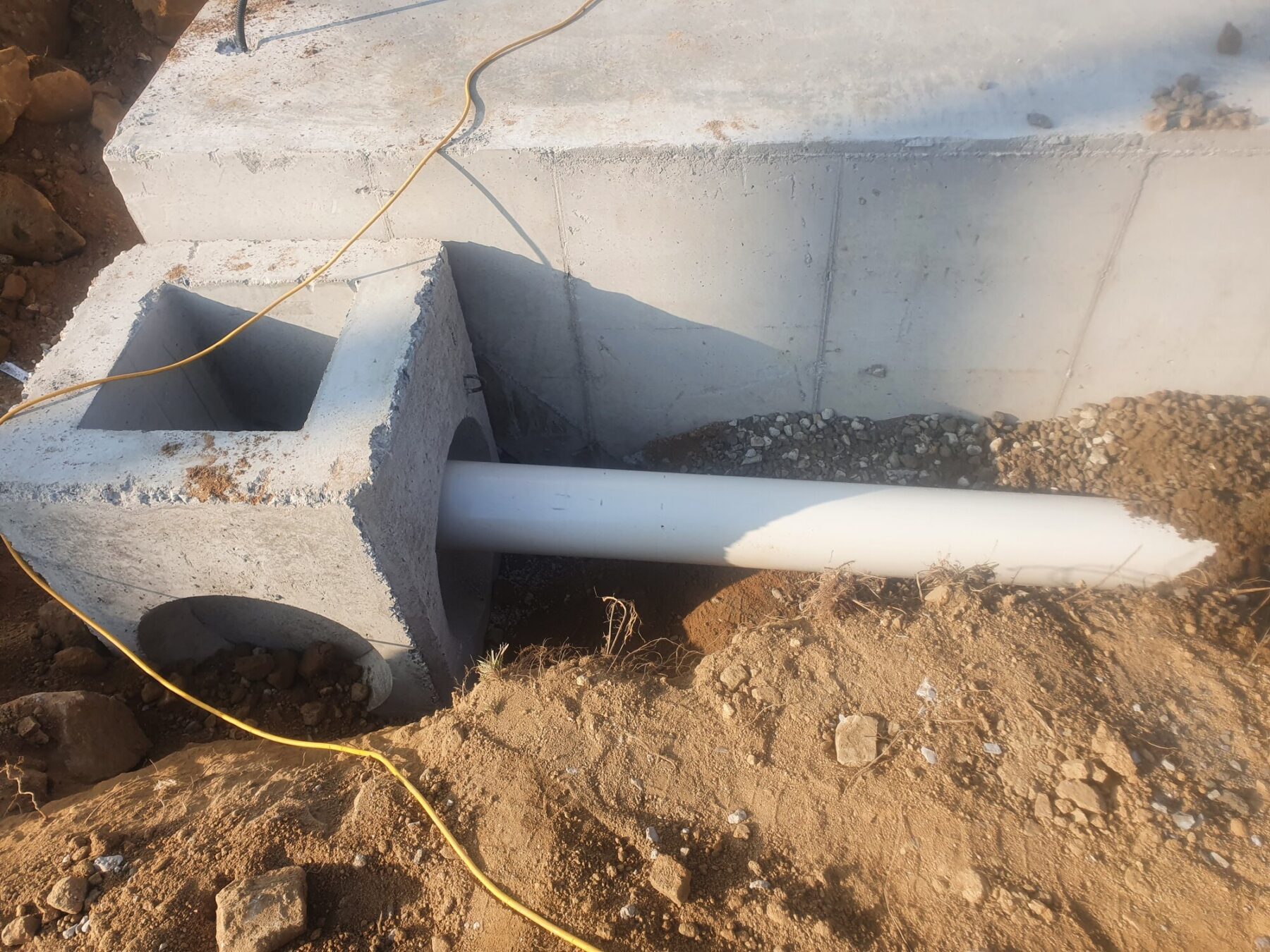

경산시 본LEB 기초 탈형 후 외부 배관 슬리브 접속부 — 탈형 후 콘크리트 기초를 관통하는 배관과 슬리브 위치를 확인하고 외부 연결 작업을 준비했습니다.

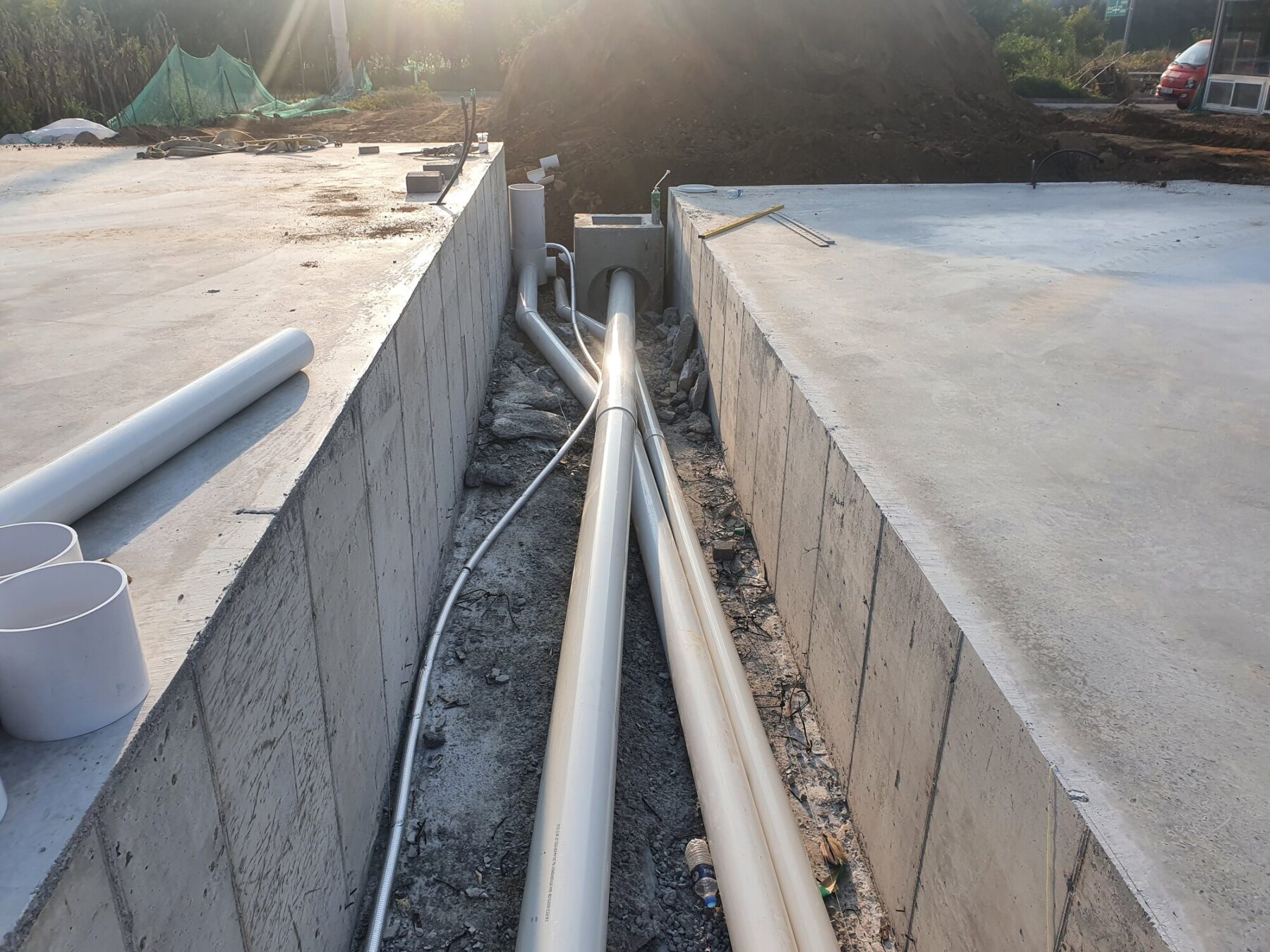

경산시 본LEB 기초 사이 설비 배관 정리 구간 — 기초 사이의 설비 공간에 오·배수관과 전기·통신용 배관을 구분해 정리했습니다.

어려운 내진기초를 안정적으로 마무리한 현장

이 현장은 2m를 넘는 헌치 때문에 철근배근과 거푸집 제작 모두 작업성이 매우 나빴습니다. 버림콘크리트를 약 20cm로 강화해 하부 고정 기반을 먼저 만들고, 외측 띠장과 촘촘한 버팀재로 측압에 대응한 것이 핵심 시공 판단이었습니다. 본LEB 건축 공정과 배관 위치까지 함께 조율해 기초를 완성했습니다.

현장 정보

현장: 경북 경산시
협업: 본LEB 건축 현장
핵심 난점: 2m 이상 깊은 헌치 거푸집의 형상 유지와 측압 대응
거푸집 보강: 수평 띠장, 세로 보강재, 촘촘한 가새·버팀재 구성
하부 고정: 약 20cm 버림콘크리트를 거푸집 고정 기반으로 활용
2편 주요 공정: 헌치 거푸집 보강, 매립 배관, 콘크리트 타설·면 마감, 탈형 후 배관 정리
공정 기록: 2021년 10월 30일~11월 3일
분류: 건축 시공사와 함께 수행한 외부토목 사례

경산시 본LEB 협업 내진기초공사 2부작

일부 헌치 깊이가 2m를 넘는 내진설계 기초에서 터파기와 작업기반을 먼저 정리하고, 약 20cm 버림콘크리트 위에 매트·헌치 철근을 연결한 뒤 높은 거푸집을 보강해 콘크리트 타설까지 이어간 현장입니다.

이 현장의 핵심 판단: 높은 거푸집은 형상만 맞추는 것이 아니라 콘크리트 타설 중 변형을 버틸 지지조건까지 봐야 합니다

2편에서는 깊은 헌치 형상에 맞춘 높은 거푸집을 세우고 보강한 뒤 콘크리트 타설로 이어졌습니다. 기초가 깊고 거푸집 높이가 커질수록 타설 중 받는 압력과 작업 동선까지 고려해야 하므로, 하부 작업기반과 거푸집 지지를 하나의 공정으로 연결해 보는 것이 중요했습니다.

이 현장의 기록은 도면대로 철근과 콘크리트만 넣은 사례보다, 실제 시공 중 거푸집이 안정적으로 서 있을 조건을 선행 공정부터 준비한 과정에 의미가 있습니다.

이 글이 답하는 질문: 깊은 내진기초에서 왜 거푸집 보강과 작업기반을 콘크리트 타설 계획과 함께 봐야 하는가?

대표사례 | 2m 이상 깊은 헌치와 높은 거푸집을 작업기반부터 다시 설계해 시공한 경산 내진기초

경산 본LEB 협업 현장은 깊은 헌치의 설계 형상을 구현하는 것에 그치지 않고, 실제 시공 중 필요한 작업기반과 거푸집 지지조건까지 선행 공정에 반영한 사례입니다. 약 20cm 버림콘크리트로 하부를 안정화한 뒤 매트·헌치 철근을 연결하고, 높은 거푸집을 보강해 콘크리트 타설까지 이어갔습니다.
