현장 개요
- 공종
- 배수·관로
현장 정보
현장 지역 경기 화성시 장지동
현장 유형 전원주택 건축 현장 외부토목
협업사 윤성하우징
주요 공정 협소부 굴착, 저단 블록 옹벽, 쇄석 작업면, 배수관·집수정 연결, 구조물 주변 토사 이동·되메우기
현장 조건 인접 건축물과 콘크리트 구조물 사이 폭이 제한된 작업 구간
사진 기록 2023년 5월 25일~8월 11일
기록 범위 완공 사진이 아닌 외부토목 진행 과정 중심
분류 건축시공사 협업 사례
건축 공정 사이를 연결한 외부토목
화성시 장지동 전원주택 건축 현장에서 윤성하우징과 협업해 진행한 외부토목 기록입니다. 사진에는 인접 주택의 외벽과 새 콘크리트 구조물 사이에서 토사를 정리하고, 블록 선형과 배수 구간을 만든 뒤 다시 되메우는 과정이 남아 있습니다.
확보된 자료는 최종 조경이나 포장까지 끝난 완공 사진이 아니라 여러 시기에 촬영된 공정 기록입니다. 따라서 사진으로 확인되는 굴착·블록·배수·되메우기 범위만 정리했습니다.

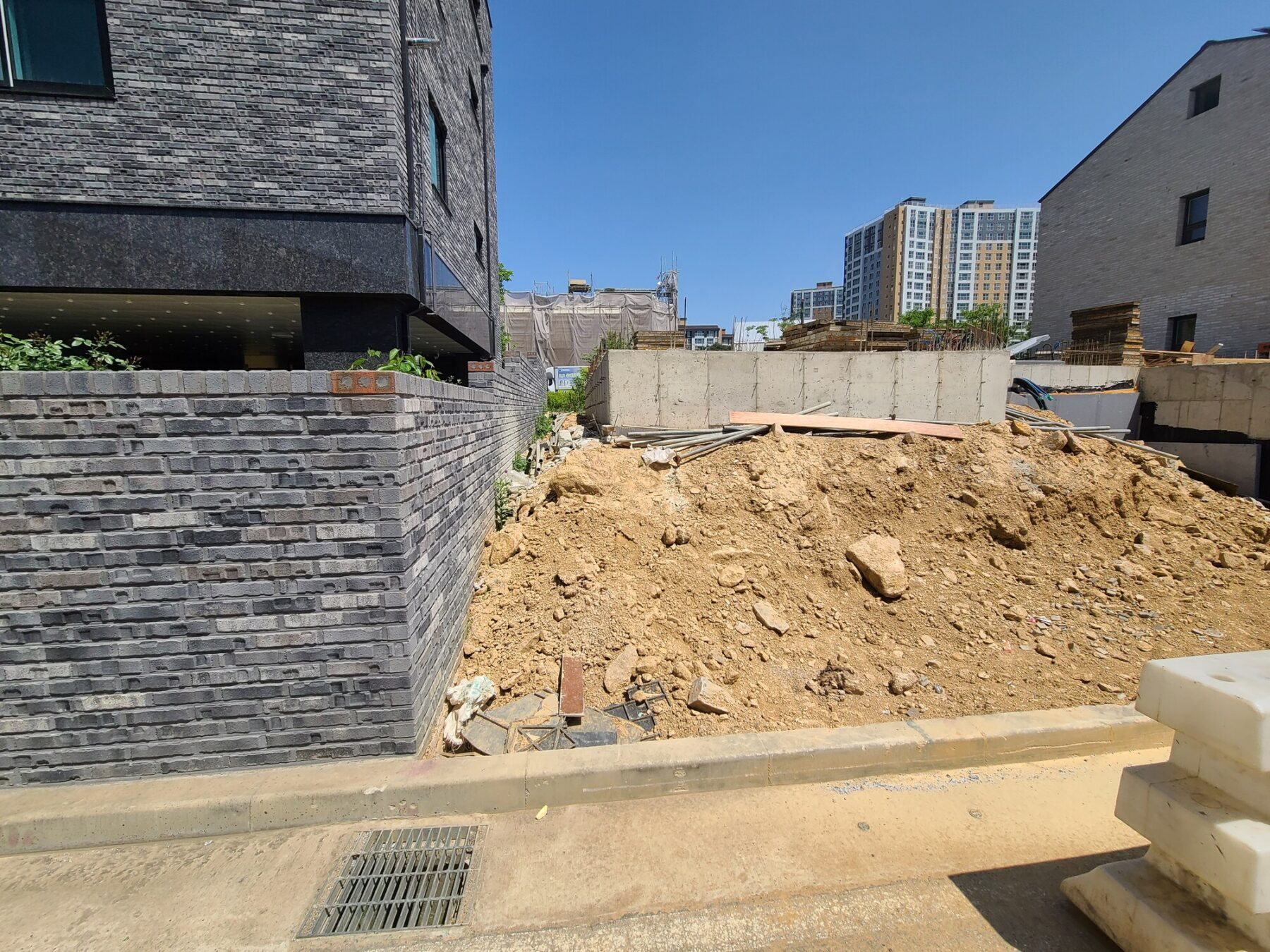

토사가 남아 있던 초기 작업면
초기 사진에는 주택 외벽과 콘크리트 구조물 사이에 토사가 높게 남아 있는 모습이 보입니다. 장비가 자유롭게 회전하기 어려운 배치라서, 구조물과 기존 마감부를 함께 살피며 필요한 구간부터 순차적으로 열어야 하는 현장이었습니다.

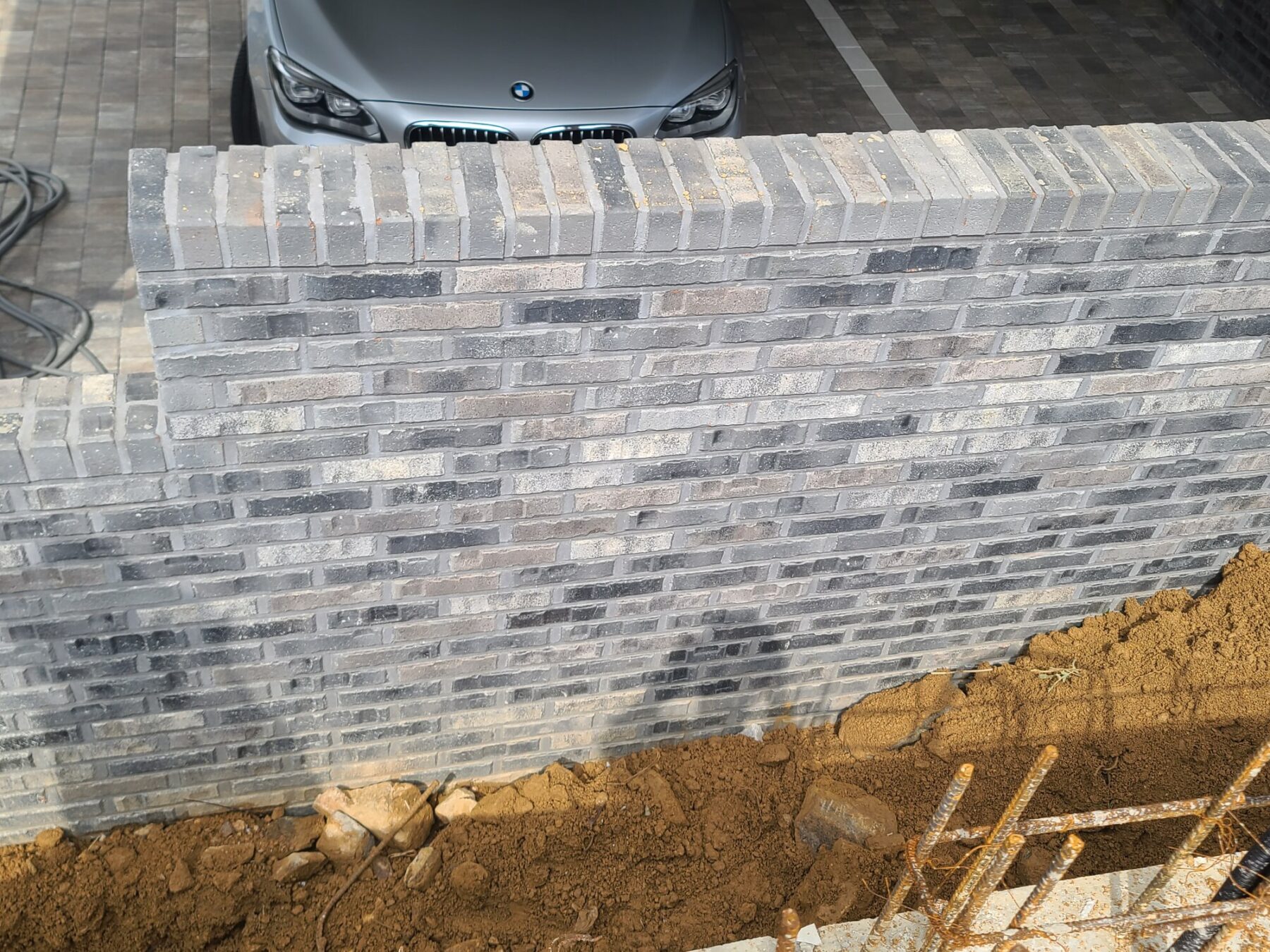

기존 조적벽 옆 협소부 굴착
기존 조적벽과 새 구조물 사이의 좁은 폭을 따라 토사를 걷어 내고 작업 공간을 확보했습니다. 가까운 곳에 외벽 마감과 철근이 함께 있어 넓은 부지의 굴착처럼 한 번에 밀어붙이기보다, 장비와 수작업이 맞물리는 구간별 작업이 필요했습니다.

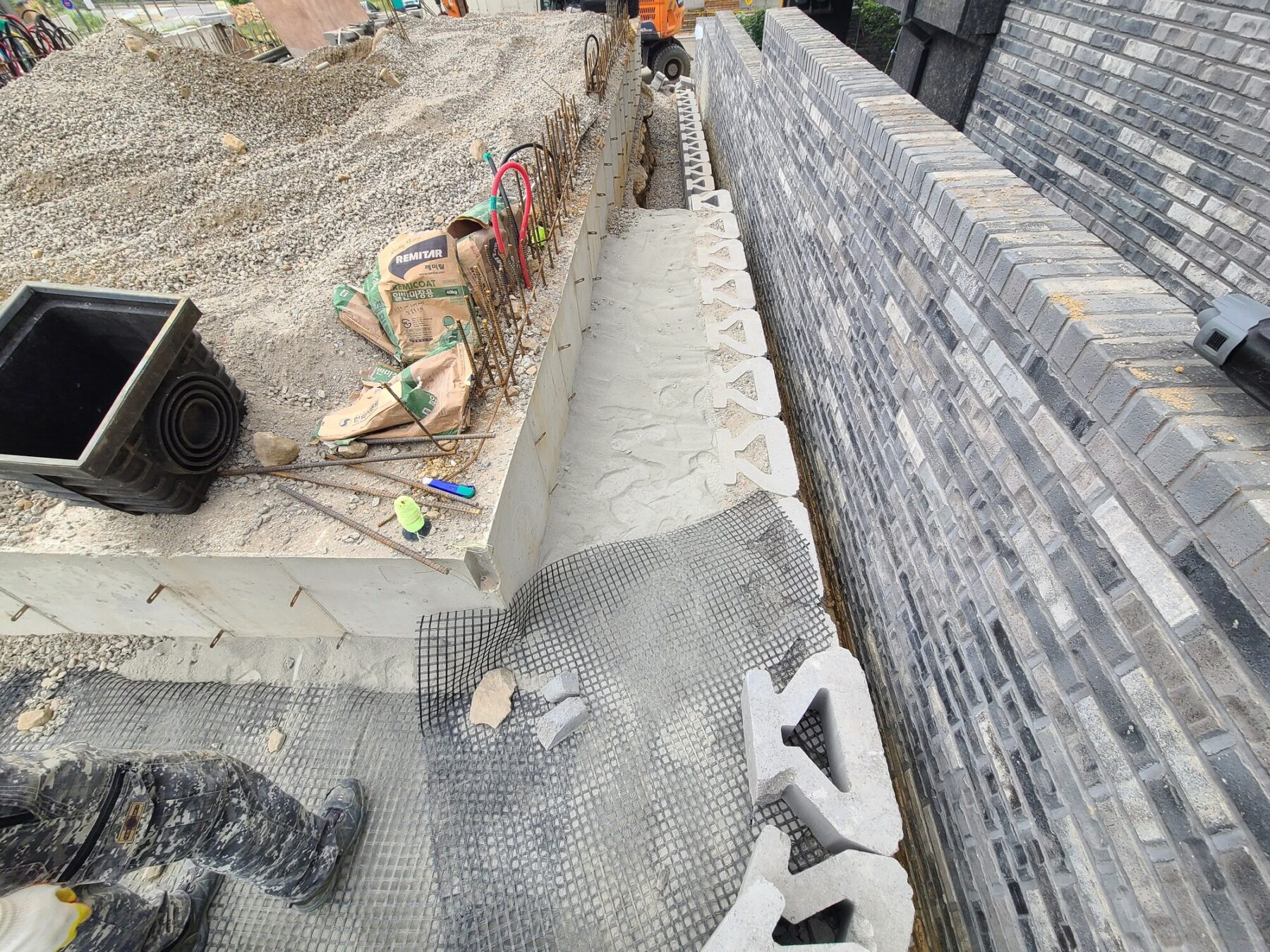

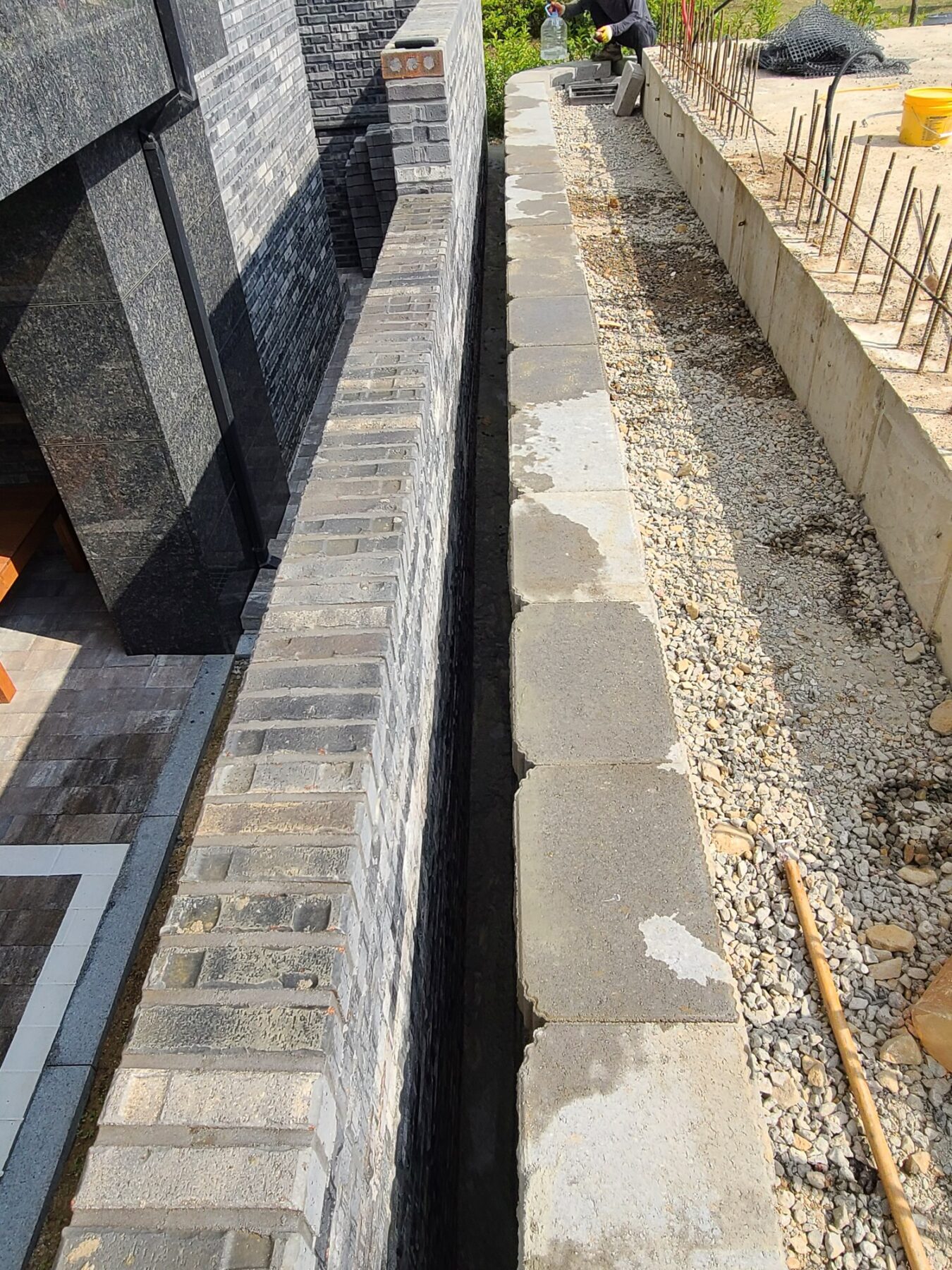

저단 블록 옹벽과 쇄석 작업면
경계 구간에는 낮은 블록 옹벽의 선형을 잡고, 구조물 사이 바닥에는 쇄석을 펴 다음 작업을 받을 수 있는 면을 만들었습니다. 사진에서는 조적벽·블록·콘크리트 구조물이 매우 가까이 놓여 있어 실제 작업 폭을 확인할 수 있습니다.

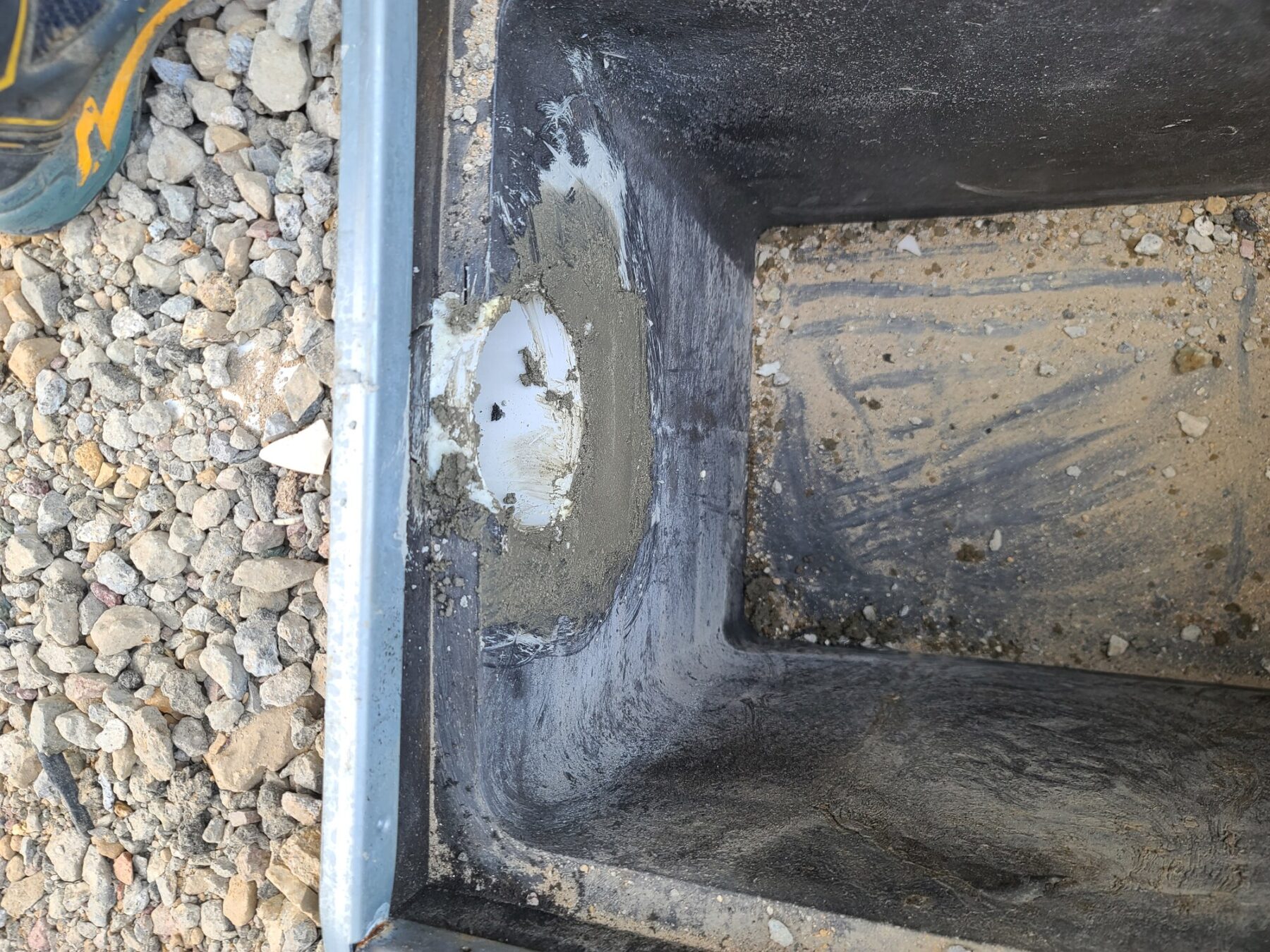

집수정과 배수관 연결
좁은 외부 공간의 물길을 받을 수 있도록 배수관을 집수정으로 연결했습니다. 연결부는 집수정 내부에서 관의 위치와 접합 상태가 확인되도록 마감돼 있으며, 이후 되메우기 전 배수 흐름을 확인할 수 있는 단계가 사진에 남아 있습니다.

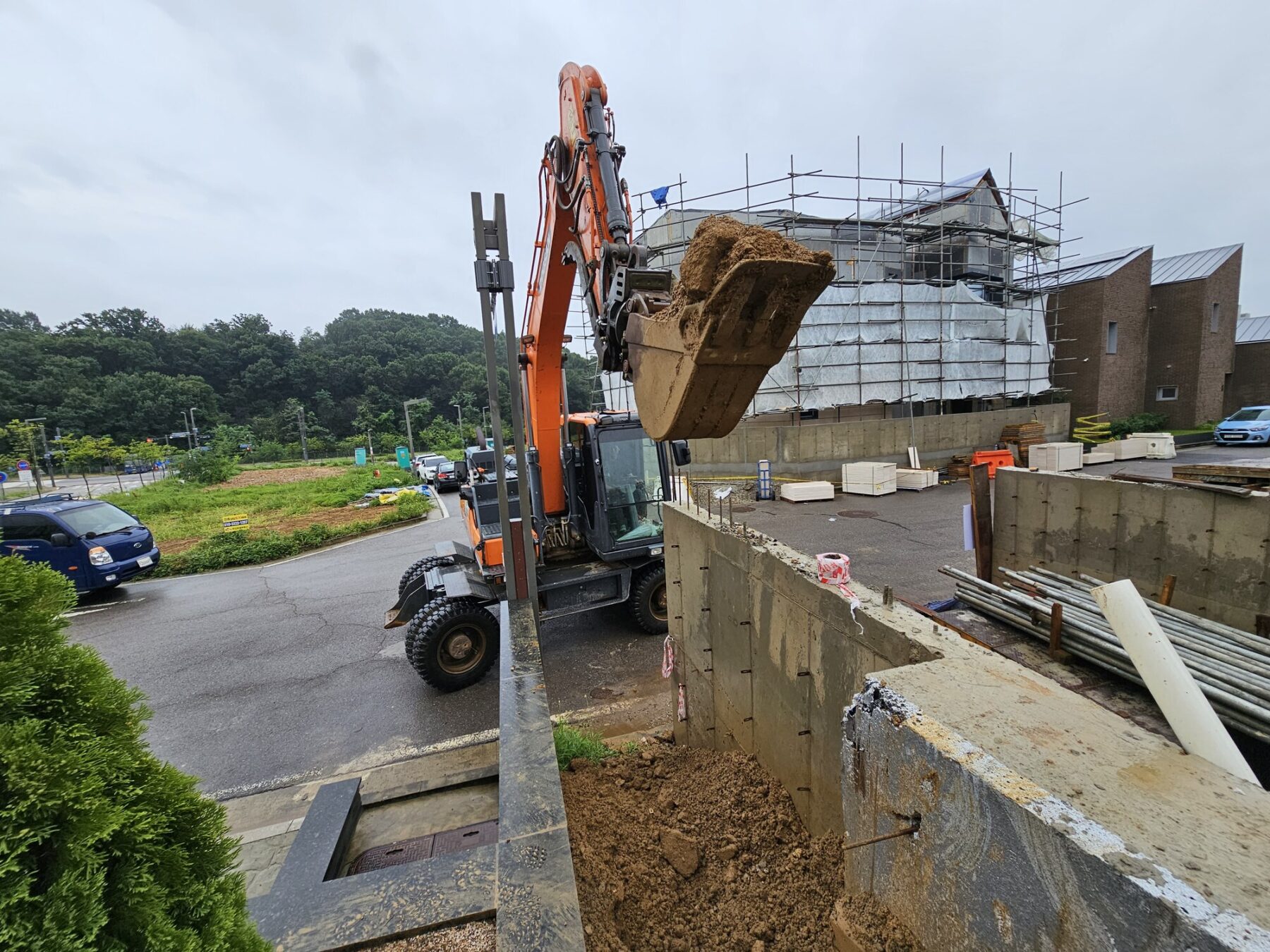

콘크리트 구조물 주변 토사 이동
후속 사진에는 콘크리트 구조물 주변에서 굴착기로 토사를 옮기는 장면이 기록돼 있습니다. 도로와 기존 조경, 인접 구조물이 가까워 장비 작업 반경이 제한되는 조건이 그대로 드러납니다.

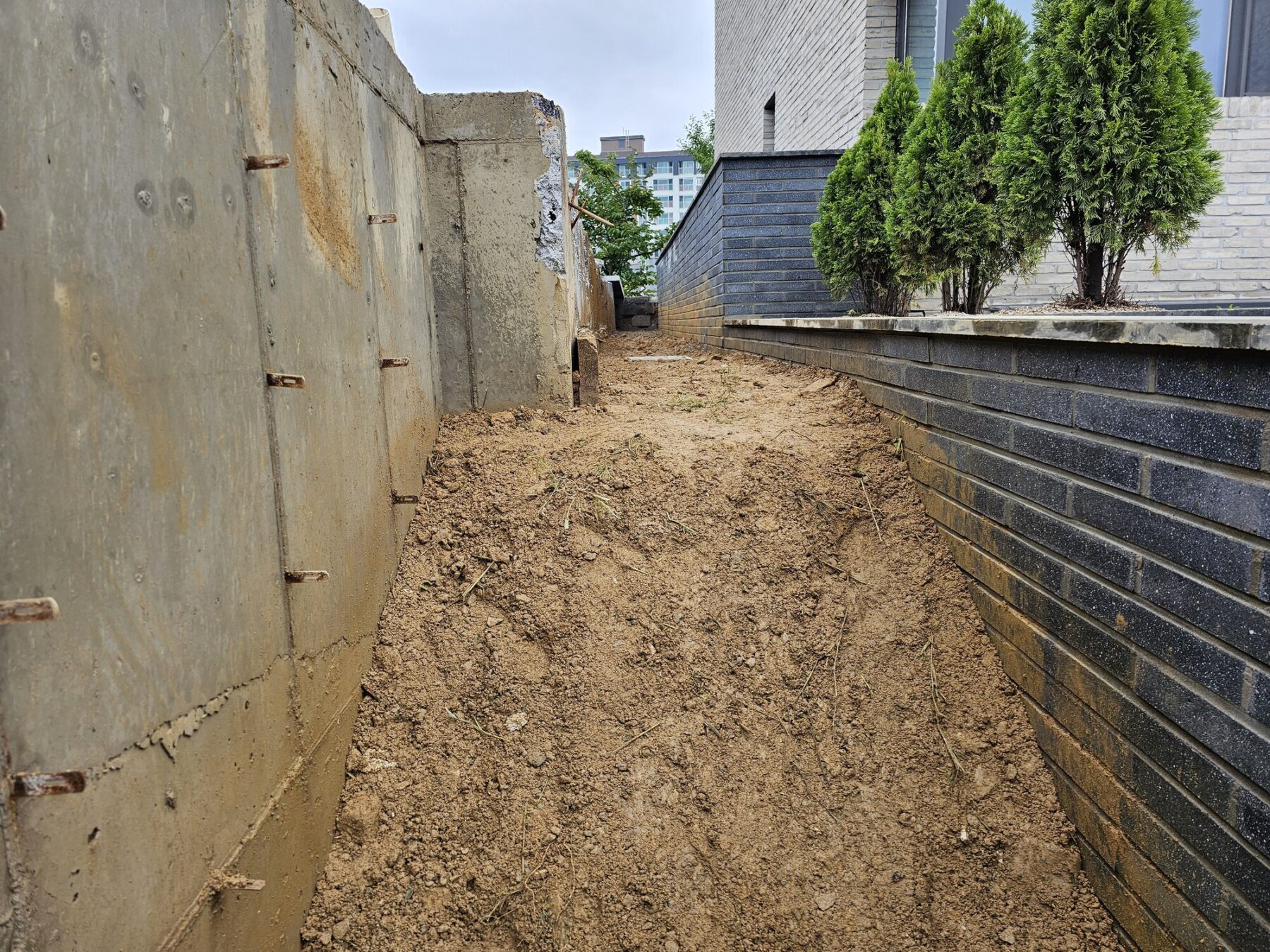

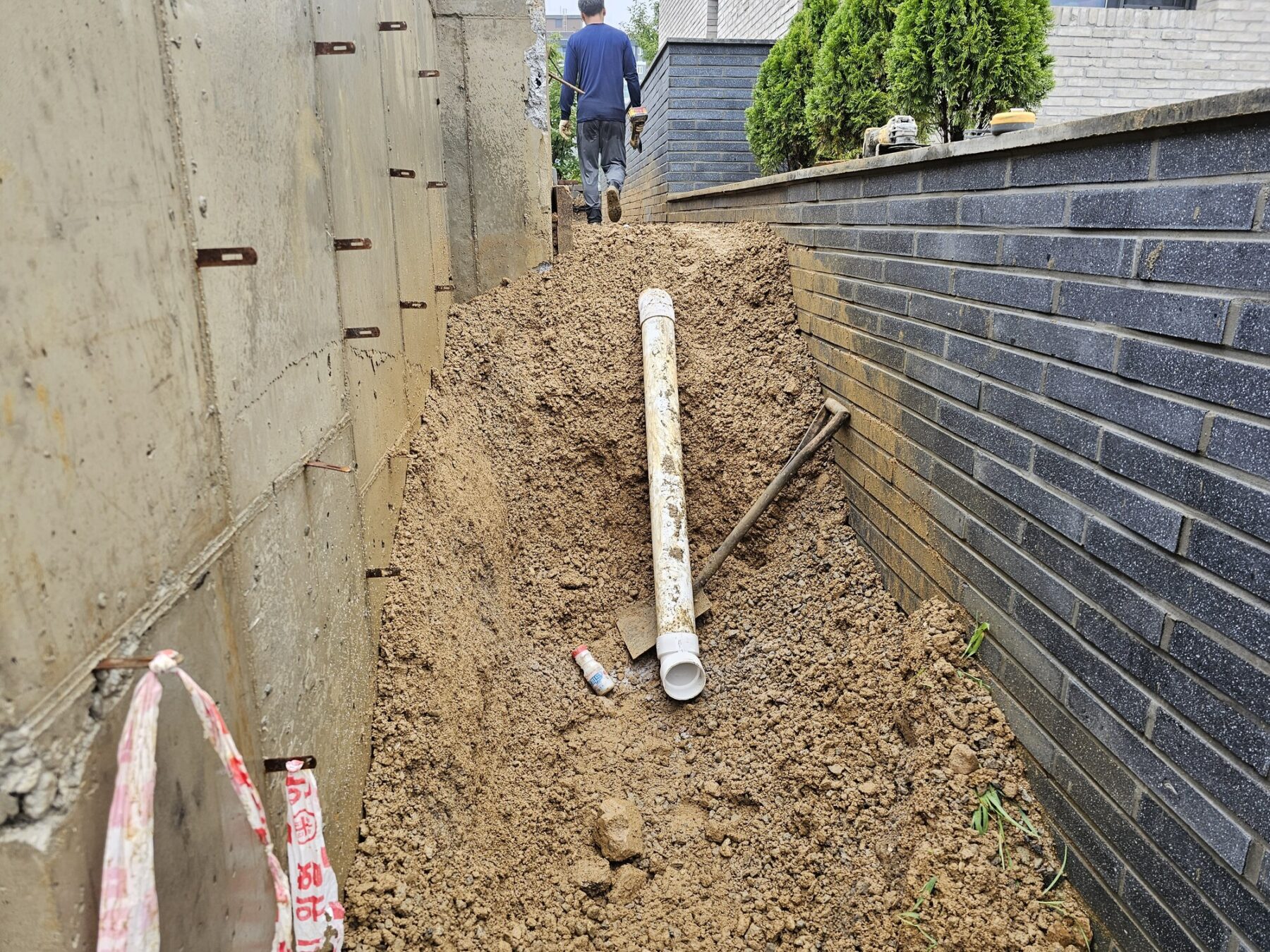

배수관을 남기고 순차적으로 되메우기
구조물과 조적벽 사이에는 배수관의 방향을 유지하면서 토사를 채웠습니다. 작업 공간이 좁기 때문에 관이 움직이거나 가려지지 않도록 구간별로 상태를 확인하며 되메우기와 바닥 정리를 이어간 과정입니다.

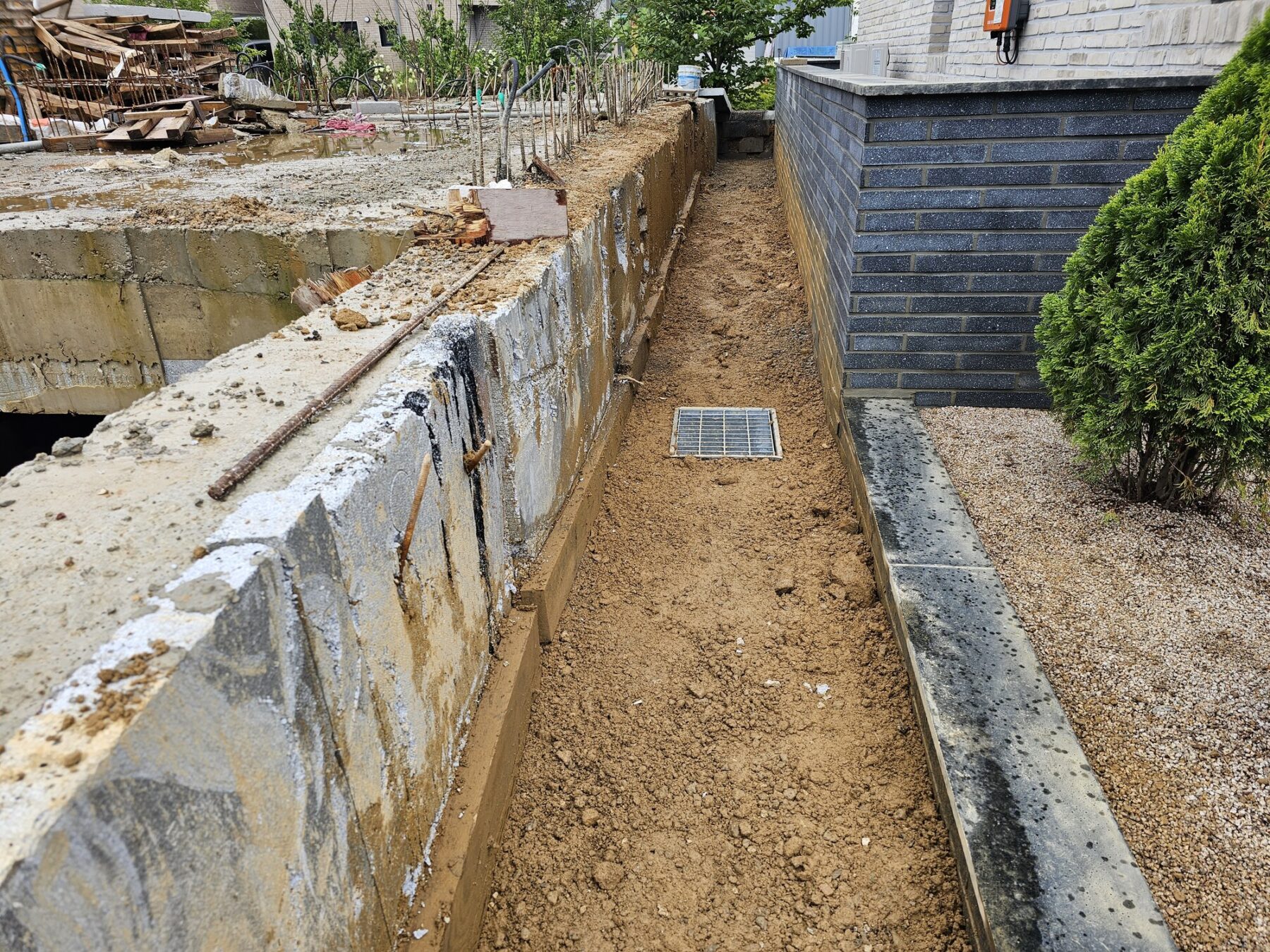

협소부 바닥과 배수구 주변 정리
되메우기 뒤에는 좁은 통로의 토사를 고르게 펴고, 배수구가 지표면에서 확인되도록 주변 높이를 정리했습니다. 최종 포장이나 조경 전 단계이지만, 배수 위치와 작업 동선이 정리된 상태를 확인할 수 있습니다.
지아건설은 건축 공정과 인접 구조물의 조건을 함께 살피며, 좁은 외부 공간에서도 배수와 토공이 서로 끊기지 않도록 시공 순서를 맞춥니다.
화성 전원주택 토목에서 협소부 배수와 옹벽을 먼저 정리한 사례
화성시 장지동 윤성하우징 협업 전원주택 현장에서 지아건설은 건축 외부의 협소한 공간을 기준으로 배수·블록 옹벽·되메우기를 진행했습니다. 화성 전원주택 토목에서는 건축물이 자리 잡은 뒤 남는 작업폭이 좁아지는 구간이 많아 배수관과 옹벽, 되메우기의 순서를 잘못 잡으면 재굴착이나 작업 간섭이 생길 수 있습니다.
이 현장은 협소부에서 후속 건축·외부마감에 필요한 공간을 남기면서 물길과 경계를 먼저 정리한 협업 사례입니다.
