현장 개요

공종: 옹벽

현장 정보

현장 지역　충남 공주시
구분　3개 부지 중 2번 부지
현장 용도　농지 조성 및 진입로 측 경계 정리
주요 공정　기초선 조성, 배수관·부직포 설치, 직선부·곡선부 보강토 적층, 배면 및 주변 정리
주요 장비　굴착기
핵심 과제　긴 직선 구간에서 큰 곡선부까지 배면 배수와 옹벽 선형을 연속적으로 연결
사진 기록　2023년 9월 시공 / 2024년 6월 완성 상태
분류　일반 시공사례

긴 직선부에서 큰 곡선부까지 이어지는 2번 부지

2번 부지는 긴 경계가 직선으로 이어지다가 진입로를 따라 크게 휘어지는 현장입니다. 기존 농지 경계를 확인하고 블록 기초선과 배면 작업 공간을 확보한 뒤 보강토 적층을 시작했습니다.

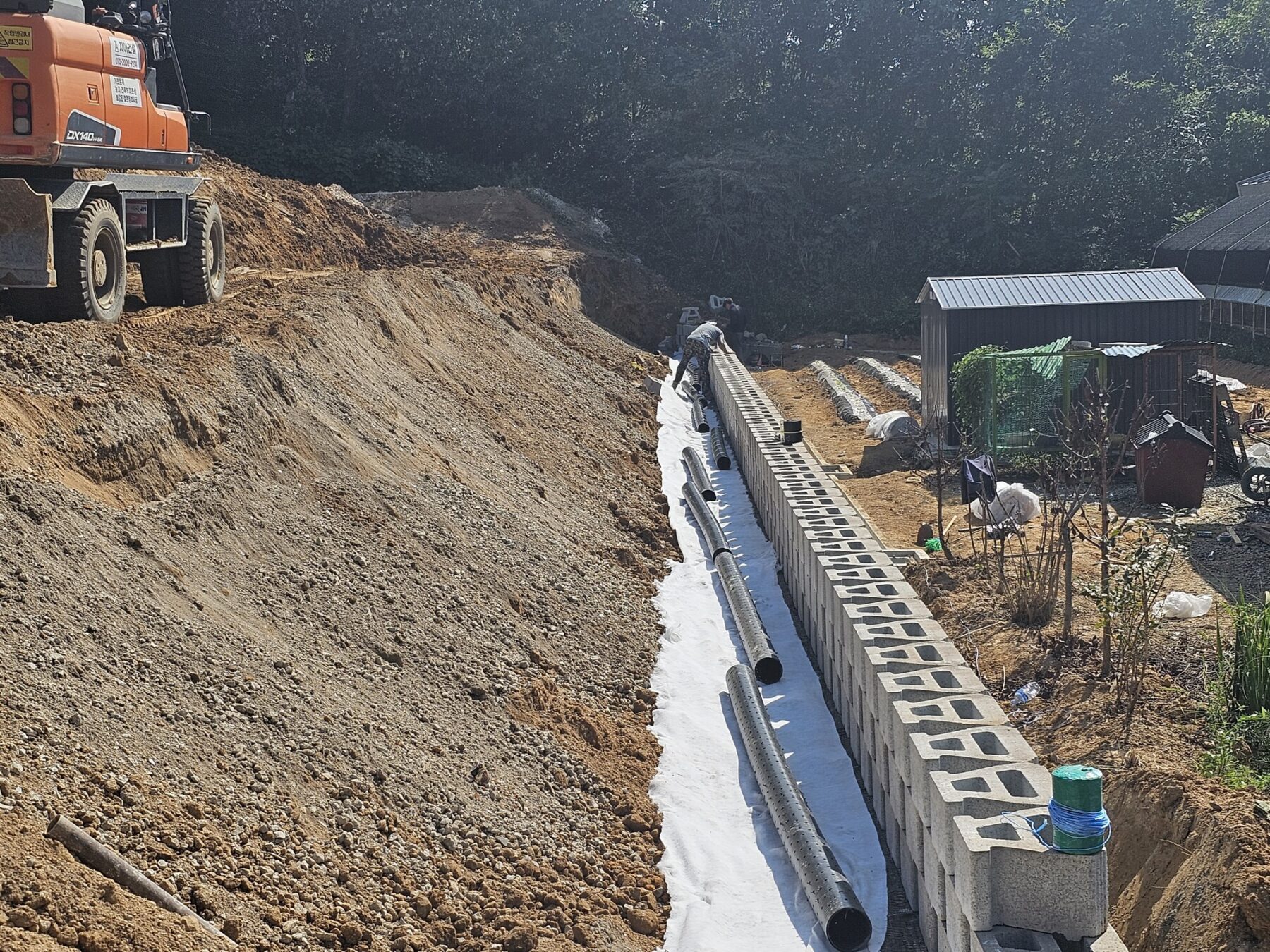

공주시 농지 2번 부지 보강토 옹벽 시공 시작 — 긴 경계에서 블록 적층과 배면 배수를 함께 진행한 초기 구간

공주시 농지 2번 부지 긴 배면 배수 구간 — 블록 기초선 뒤쪽으로 배수관과 부직포가 길게 이어진 모습

블록 적층과 배면 정리를 함께 진행

굴착기로 배면 토사를 정리하면서 블록을 적층했습니다. 긴 구간은 작은 높이 차이가 누적되지 않도록 전면선과 단 높이를 반복 확인해야 합니다.

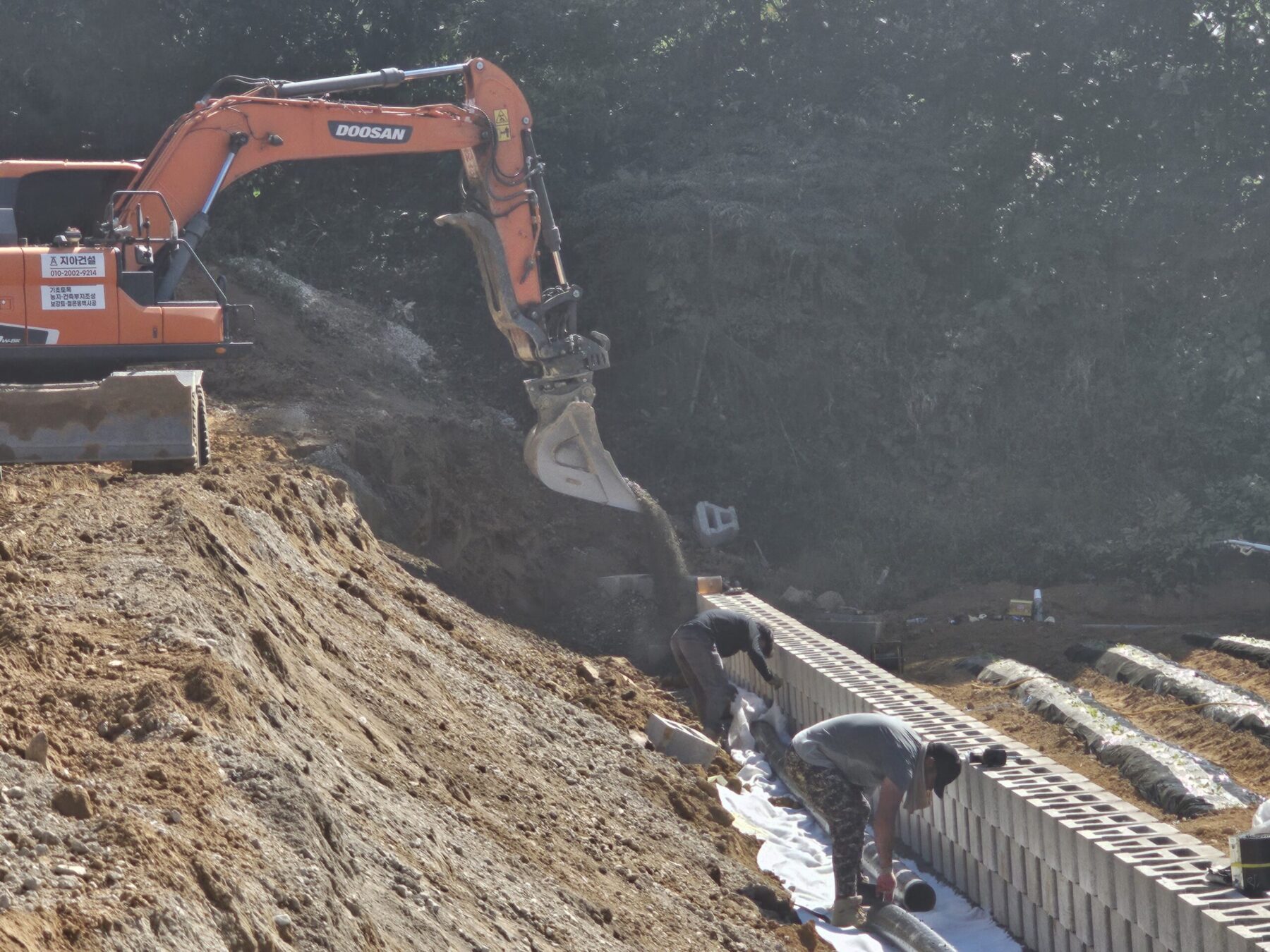

공주시 농지 2번 부지 보강토 적층 과정 — 굴착기로 배면을 정리하며 보강토 블록 적층을 이어 가는 과정

공주시 농지 2번 부지 기존 농지 경계 — 농작물 구간과 기존 경계부의 상태를 확인한 모습

곡선부도 배면 물길을 끊김 없이 연결

옹벽 저부의 배수관과 부직포를 곡선 기초선을 따라 연결했습니다. 블록이 방향을 바꾸는 구간에서도 배수 자재의 위치와 기초 폭을 함께 확인했습니다.

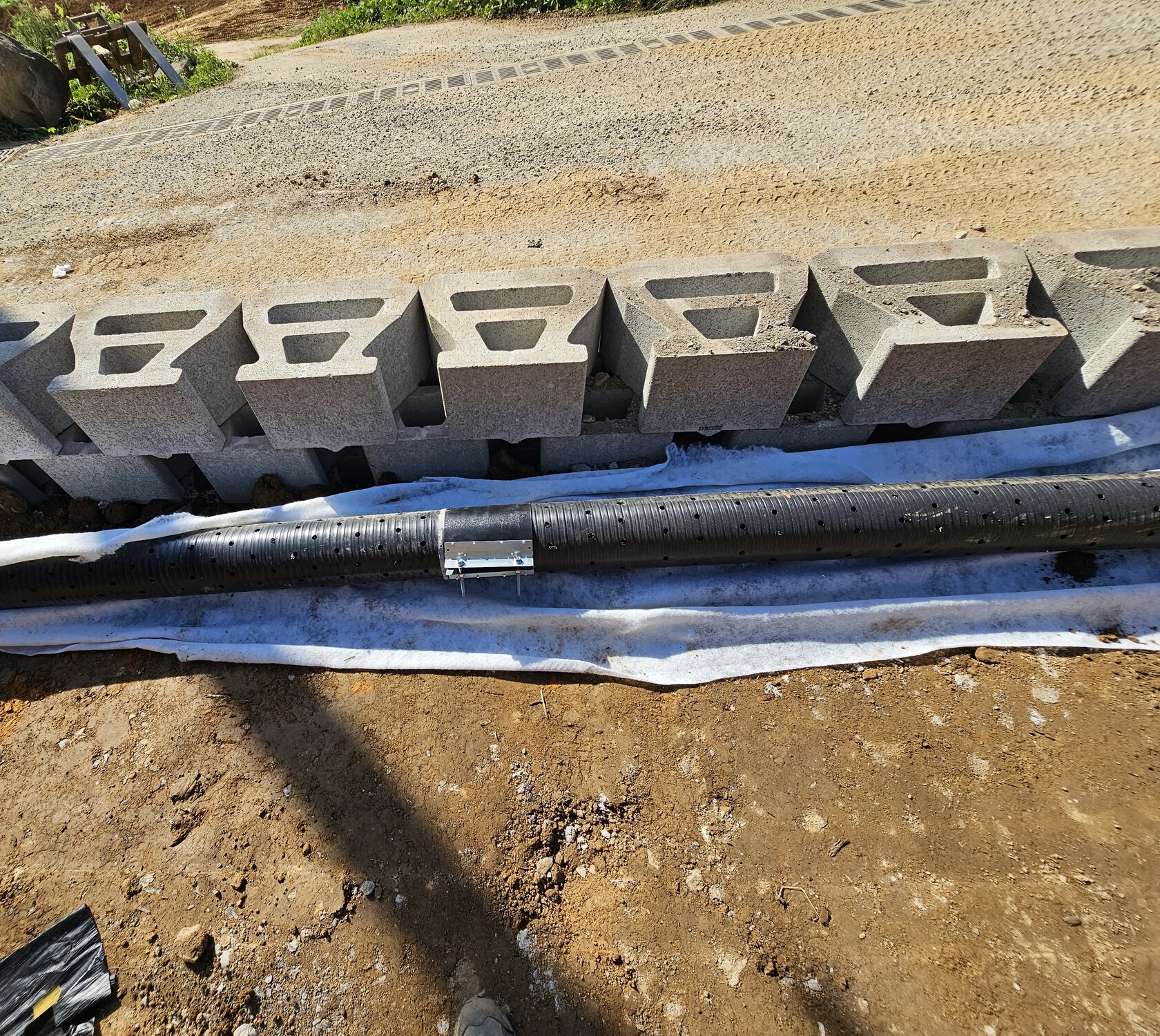

곡선형 보강토 옹벽 배면 배수관 상세 — 옹벽 저부의 배수관 연결과 부직포 분리층 상세

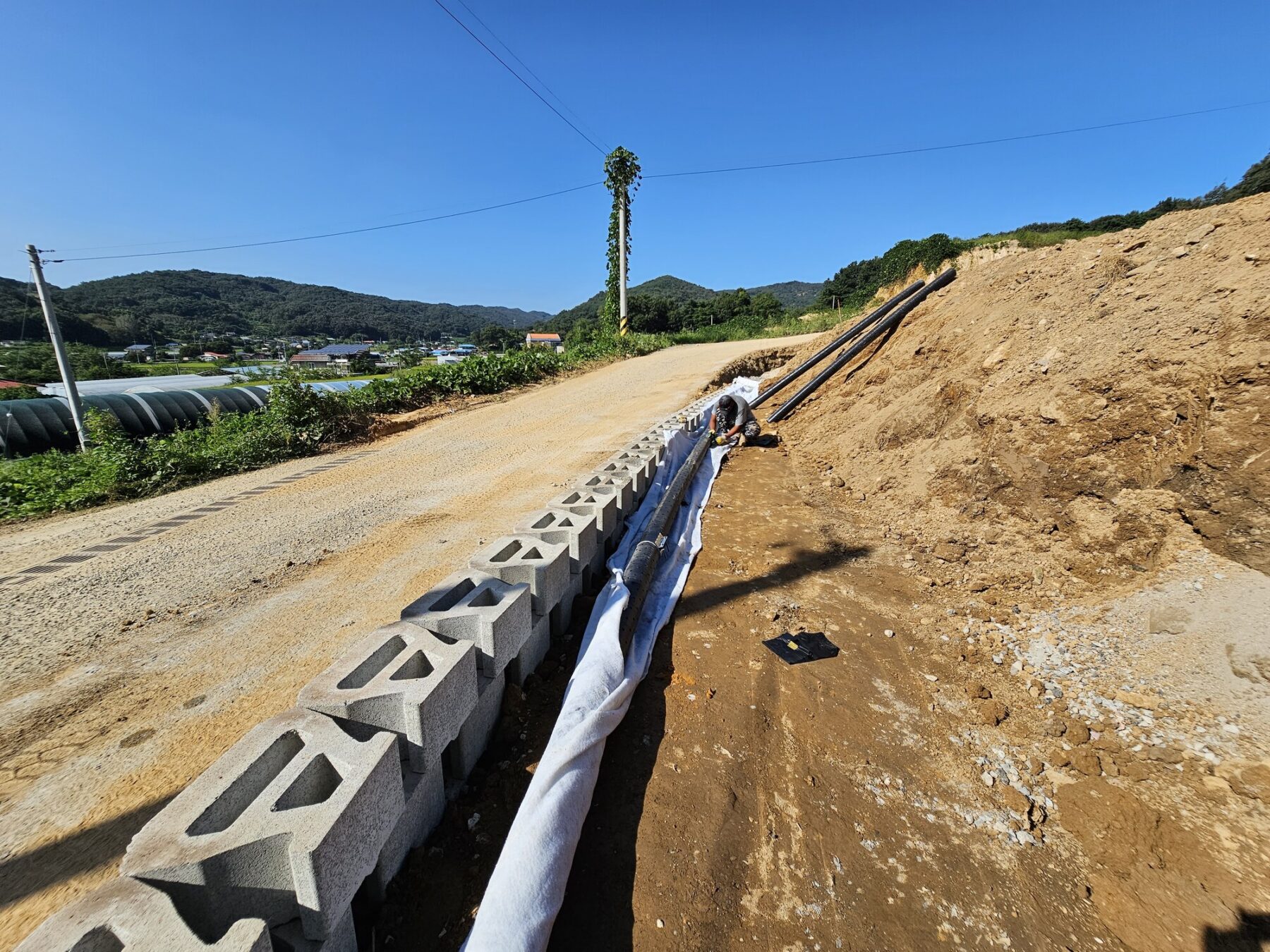

공주시 농지 2번 부지 곡선형 보강토 기초선 — 농지와 진입로 사이 지형을 따라 길게 이어지는 곡선 기초선

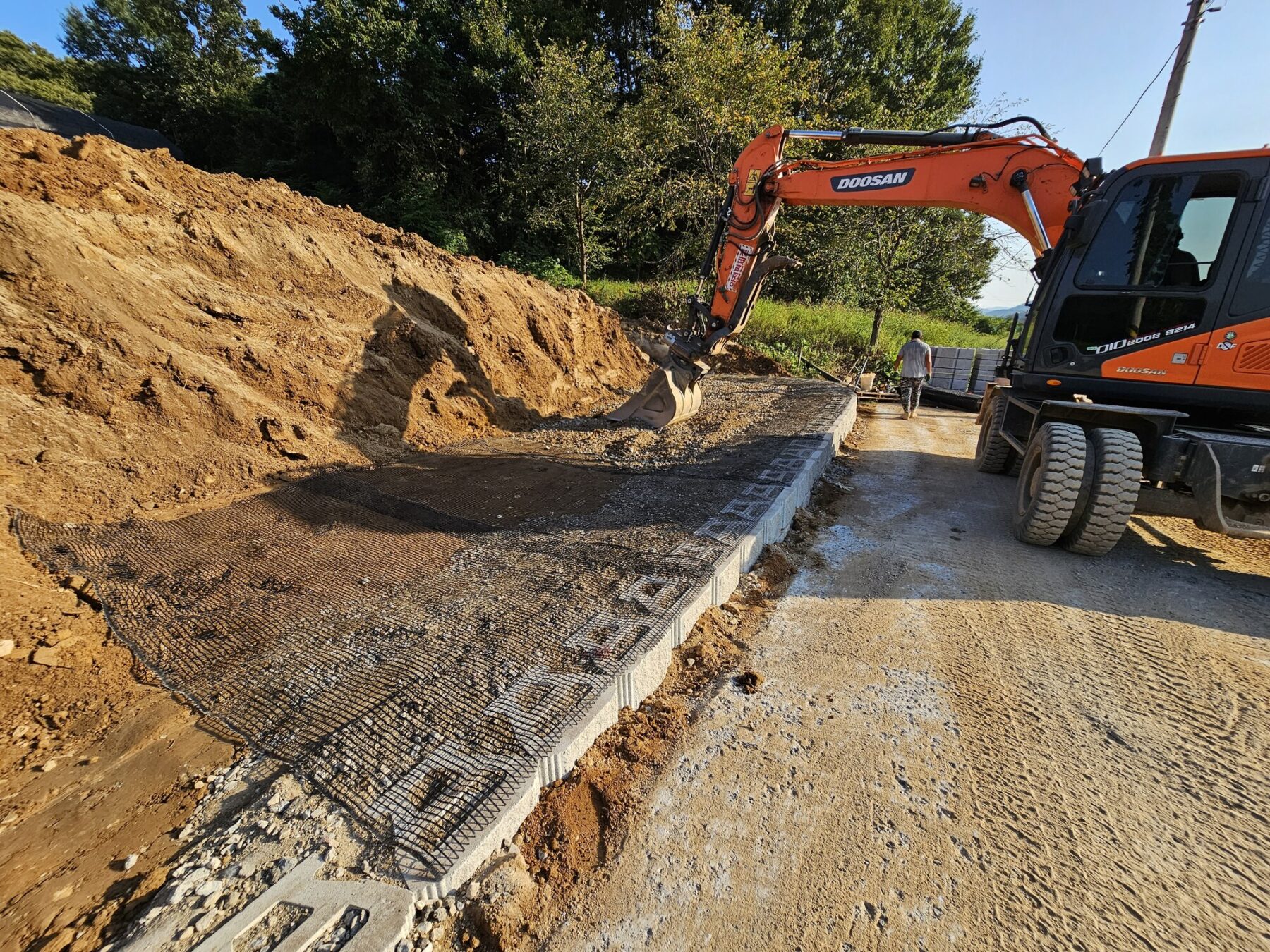

곡선형 보강토 옹벽 기초부 시공 과정 — 굴착기로 기초부와 배면 작업 공간을 정리한 시공 과정

완성 후 확인한 큰 곡선과 전체 선형

2024년 6월 사진에서는 보강토 옹벽이 진입로를 따라 부드럽게 방향을 바꾸며 상부 농지의 경계를 받치는 모습을 확인할 수 있습니다.

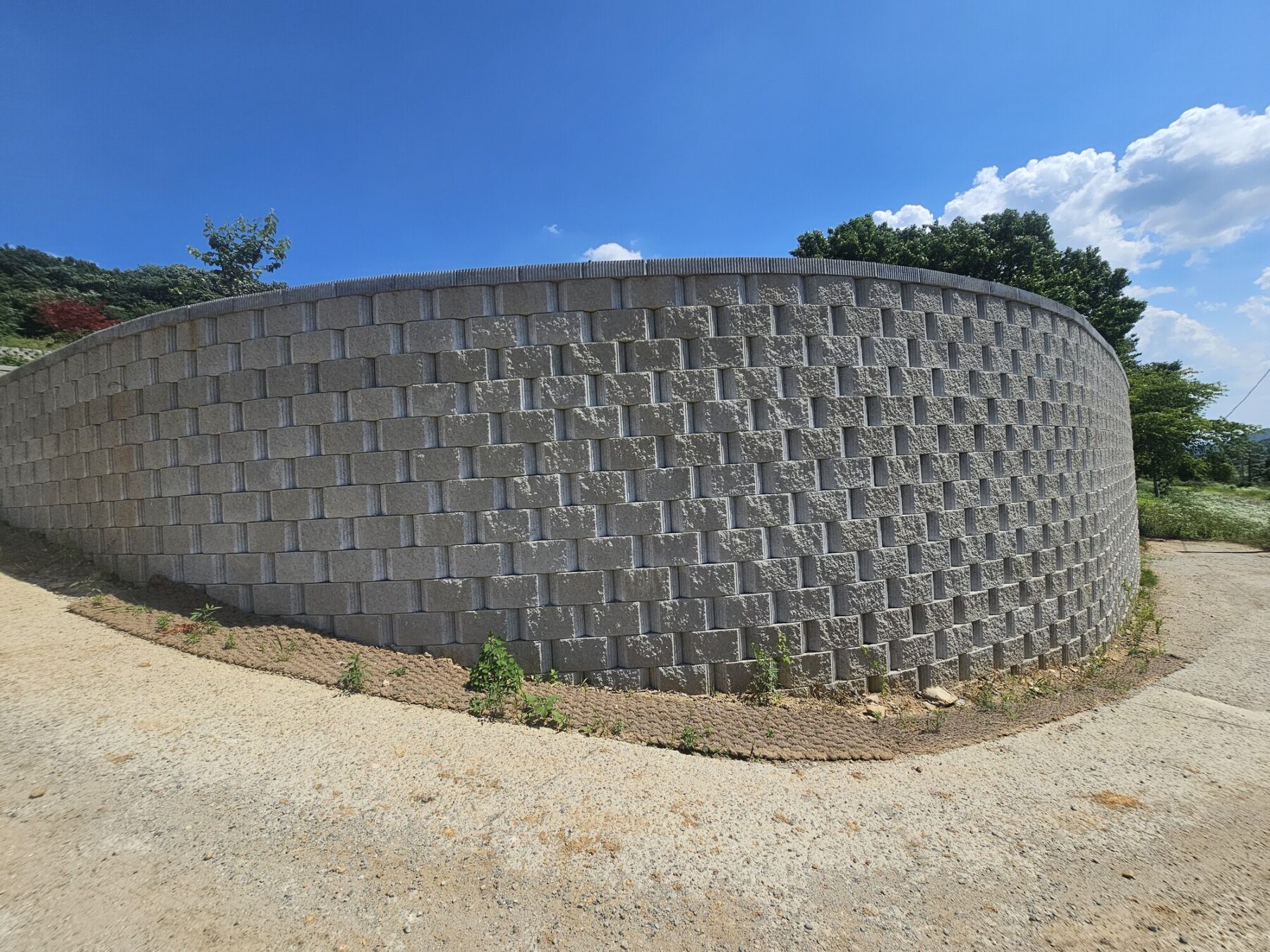

공주시 농지 2번 부지 곡선형 보강토 옹벽 완성 전경 — 지형을 따라 부드럽게 연결된 곡선형 보강토 옹벽 완성 상태

농지 진입로에서 본 곡선형 보강토 옹벽 — 진입로와 상부 농지 사이의 단차를 정리한 2번 부지 전체 전경

지아건설은 긴 직선부와 곡선부, 배면 배수를 하나의 시공 흐름으로 연결합니다.

긴 직선부와 큰 곡선부의 배면 물길을 끊지 않은 이유

농지 경계가 길게 직선으로 이어지다가 진입로에서 크게 휘어지는 형상이었습니다. 블록의 방향이 바뀌는 구간에서도 저부 배수관과 부직포가 끊기지 않도록 곡선 기초선을 따라 연결하고, 기초 폭과 배면 작업 공간을 함께 확인했습니다. 전면선과 단 높이를 반복 점검해 긴 직선에서 곡선으로 이어지는 전체 선형을 안정적으로 마감했습니다.
