현장 개요
- 공종
- 옹벽
현장 정보
- 현장: 경기도 평택시 서탄면
- 분류: 일반 시공사례
- 공사 방향: 하자가 있던 기존 석축 철거 후 식생블럭 옹벽으로 교체
- 사진으로 확인되는 공정: 기존 석축과 수목 철거, 기초 철근 및 콘크리트, 식생블럭 축조, 배면 관로, 배수로, 사면 표면 보호
- 사진으로 확인되는 장비·자재: 굴착기, 집게 장비, 철근, 콘크리트, 식생블럭, 관로, 사면 보호용 매트
평택시 서탄면 현장은 기존 석축에서 하자가 확인되어 같은 구조를 부분적으로 손보는 방식이 아니라, 석축을 철거하고 식생블럭 옹벽으로 교체한 현장입니다. 새로운 블럭을 쌓는 것보다 먼저 판단해야 했던 부분은 하자가 있던 기존 구조물을 어느 범위까지 남길 것인가였습니다.

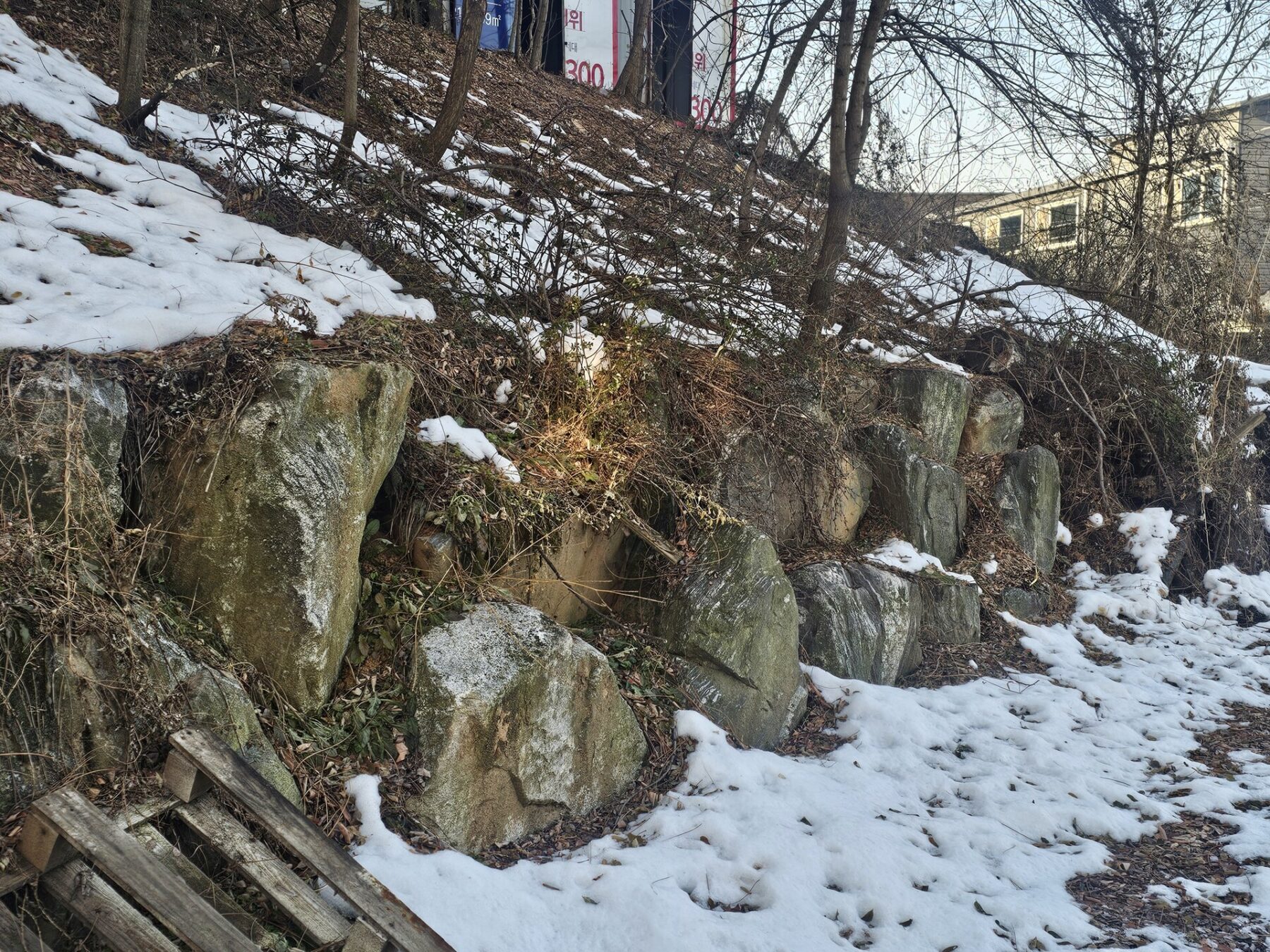

하자가 있던 기존 석축부터 확인
철거 전 구간은 수목과 덩굴이 석축 전면을 가리고 있었고, 큰 석재와 그 사이에 쌓인 토사가 함께 노출돼 있었습니다. 기존 석축에 하자가 있었다는 현장 조건은 확인됐지만, 사진만으로 하자의 정확한 원인이나 내부 상태까지 임의로 단정하지는 않았습니다.

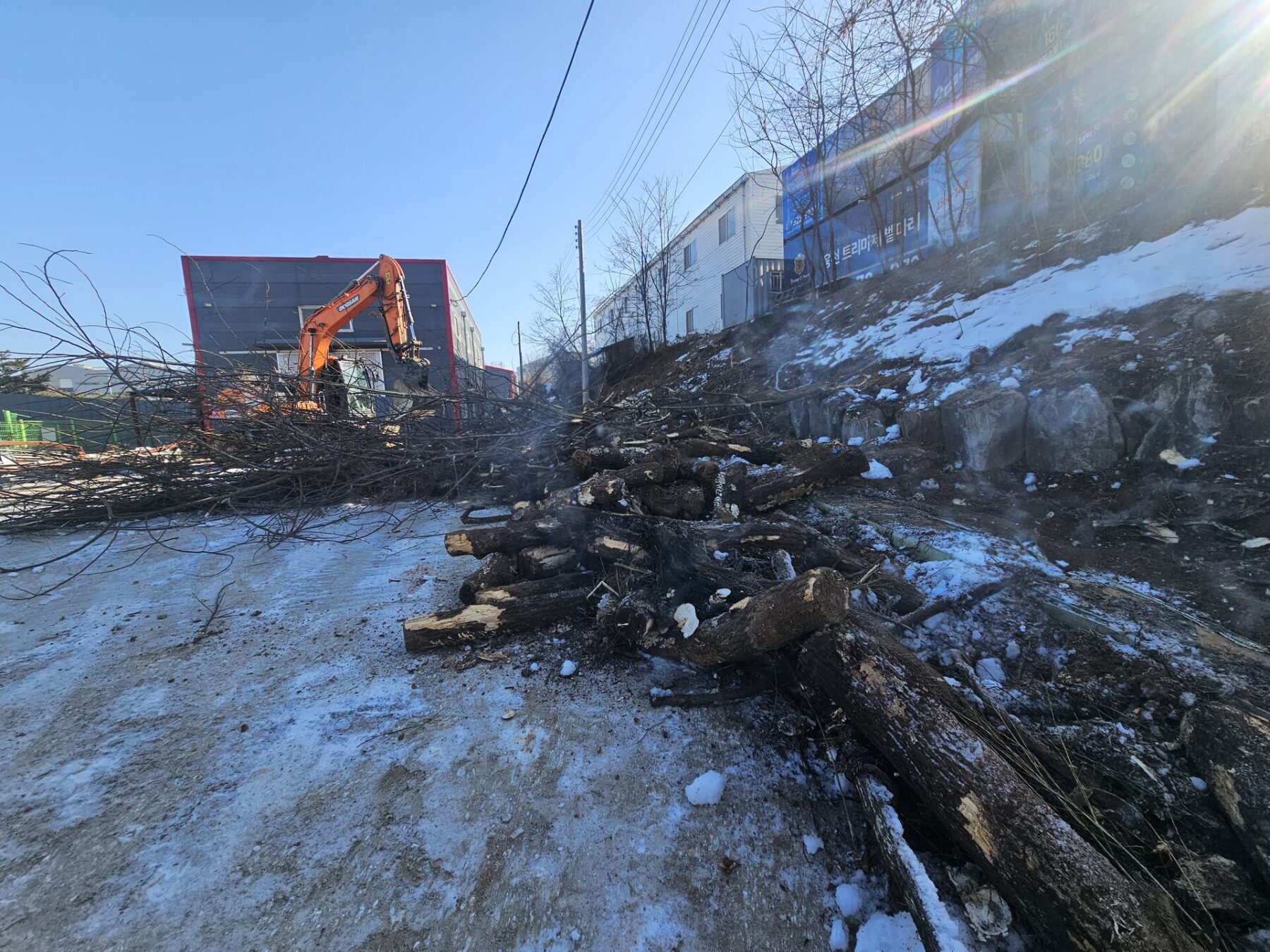

부분 보수보다 철거 후 재시공으로 판단
이미 하자가 확인된 석축을 가린 채 외부만 정리하면 새 구조물의 출발 조건을 제대로 확인하기 어렵습니다. 이 현장에서는 부분 보수나 외부 덧대기보다 기존 석축을 걷어내는 방향으로 판단했습니다. 식생블럭 옹벽을 새로 세울 수 있도록 수목과 뿌리, 기존 석재를 먼저 제거해 작업 공간을 확보했습니다.

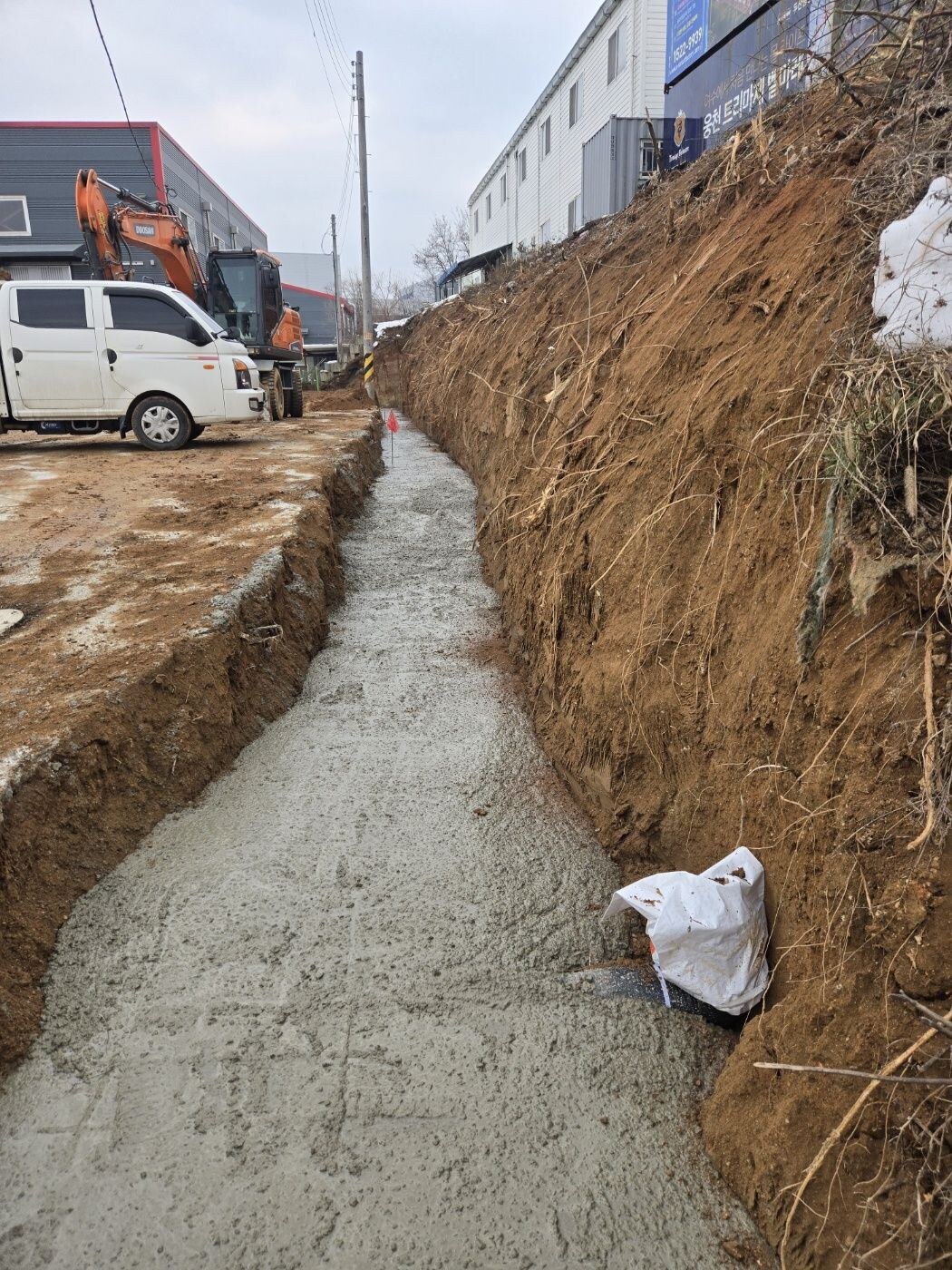

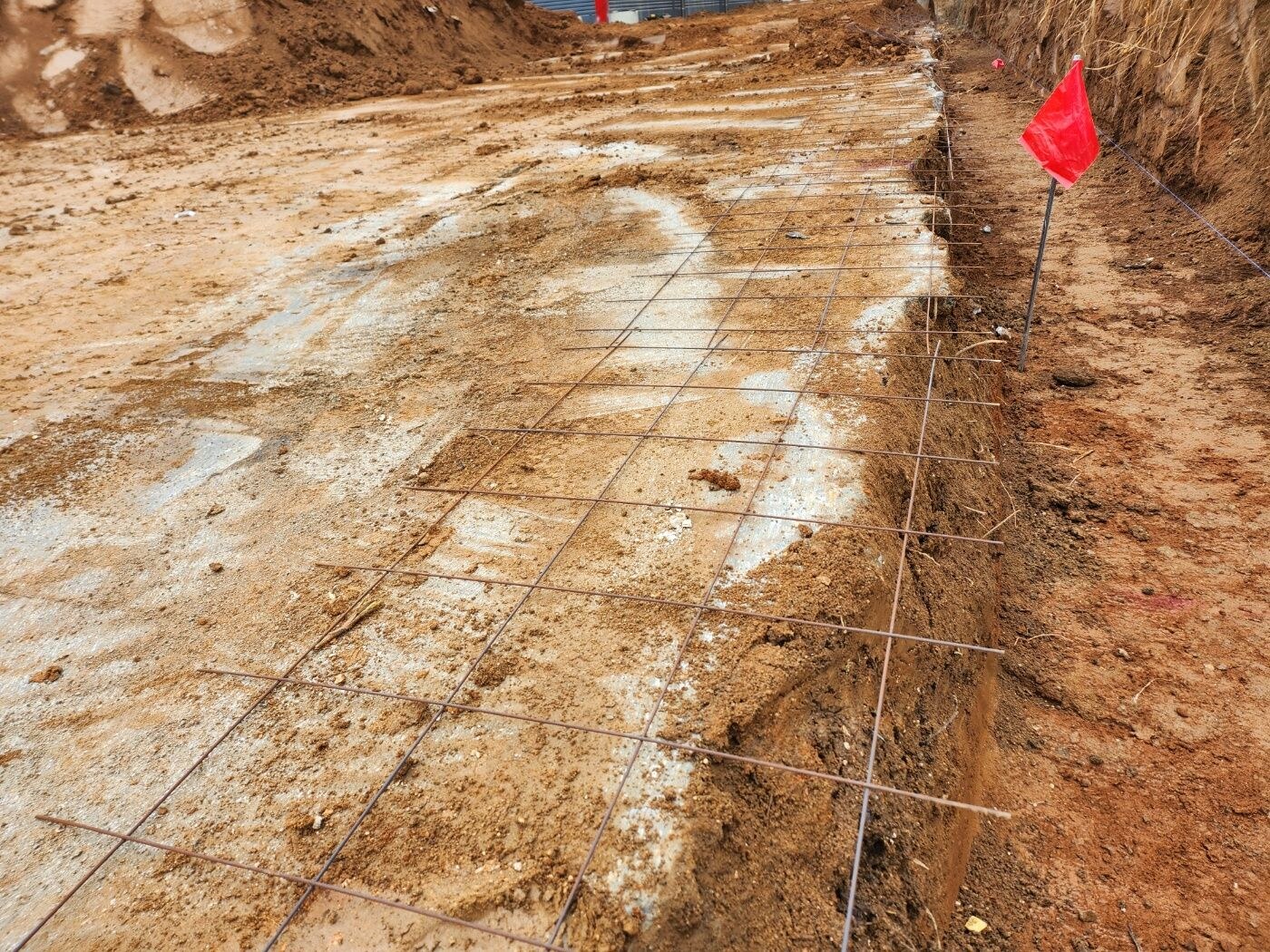

철근 배근과 기초 콘크리트
기존 석축을 걷어낸 뒤 새 옹벽의 선형을 잡고 기초 구간을 굴착했습니다. 길게 이어지는 기초에 철근을 배근한 다음 콘크리트를 타설해 식생블럭 첫 단이 놓일 하부를 만들었습니다. 사진에 없는 철근 규격과 기초 치수는 임의로 적지 않았습니다.

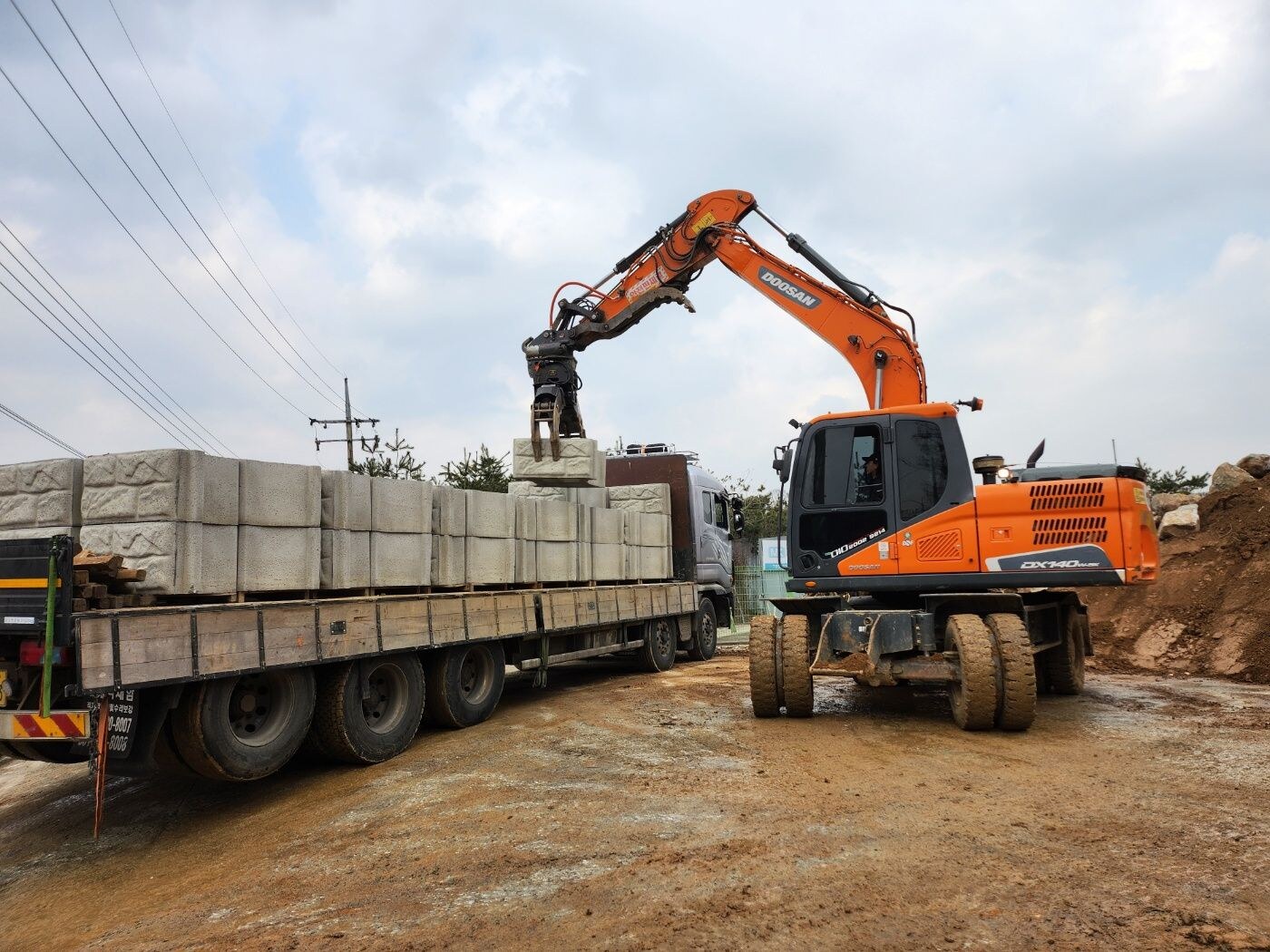

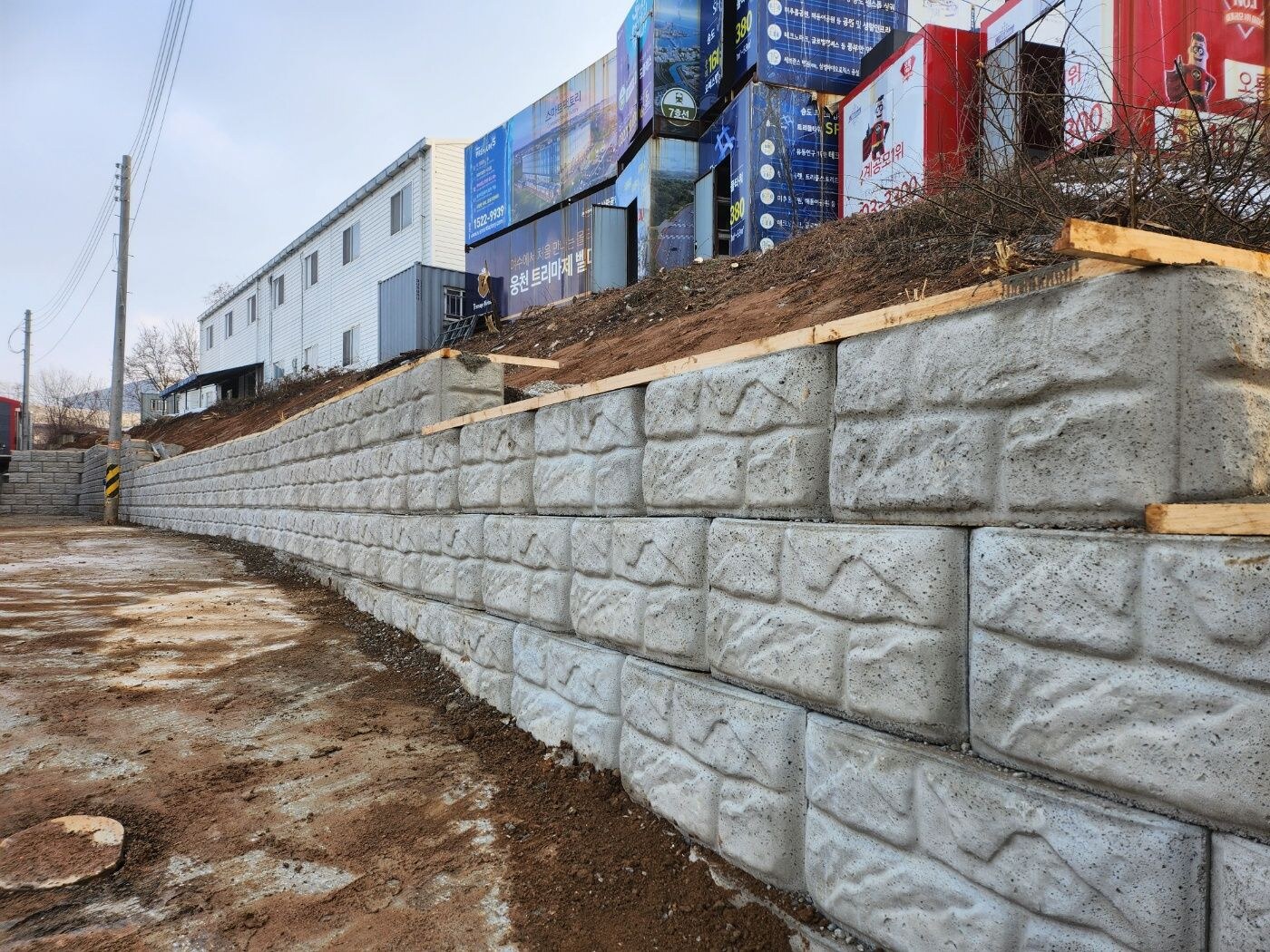

식생블럭 반입과 옹벽 축조
식생블럭을 현장에 반입한 뒤 굴착기로 자재를 내려 시공 위치에 준비했습니다. 기초 선형을 따라 첫 단부터 블럭을 맞추고, 높이 변화와 전신주 주변 구간을 확인하면서 옹벽을 연속적으로 쌓았습니다.

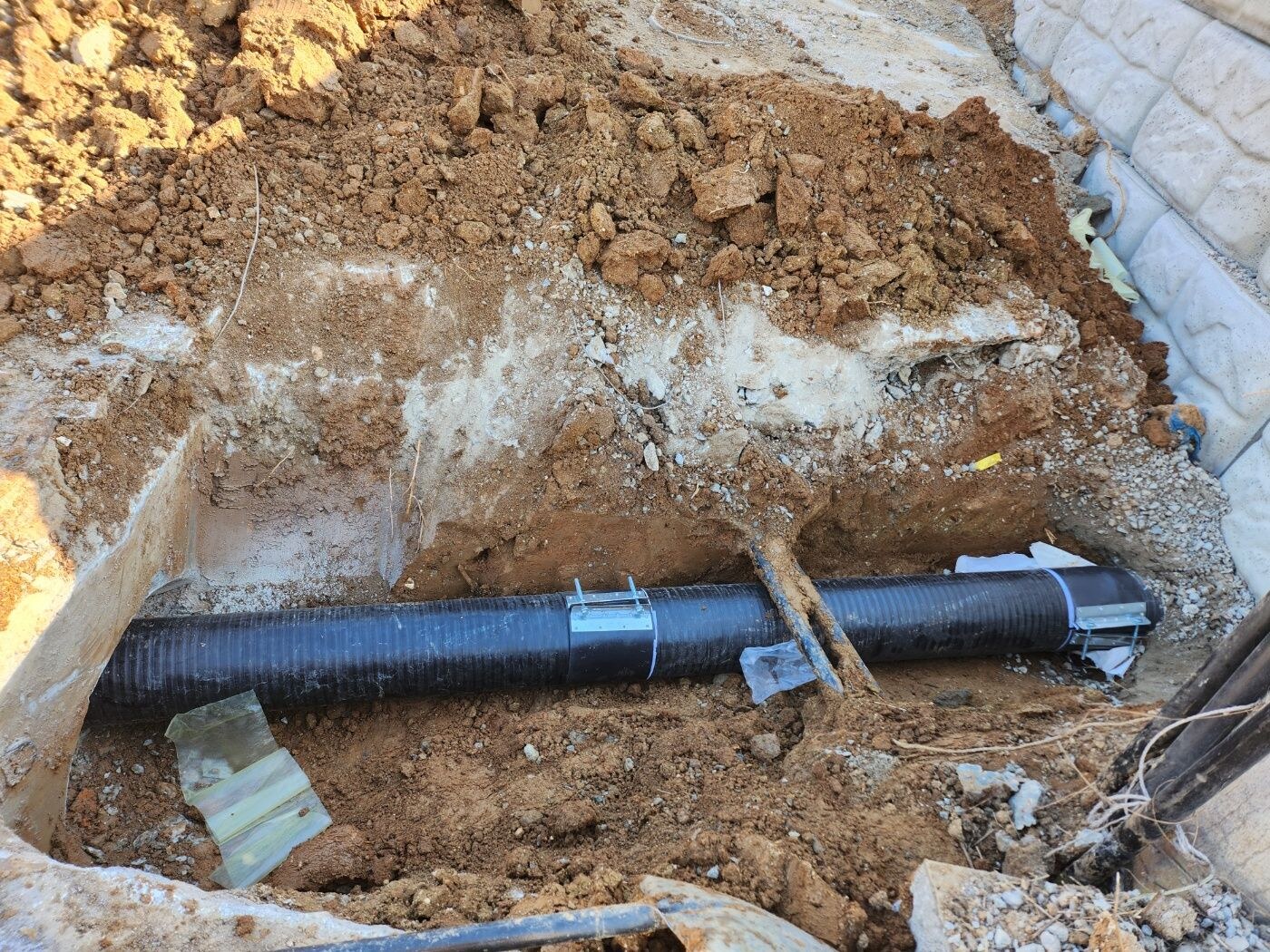

옹벽 배면 관로와 사면 하단 배수로
블럭 전면만 세우고 끝내지 않고, 옹벽 배면 구간의 관로와 사면 하단 배수로를 함께 연결했습니다. 사진에는 매립 전 관로와 옹벽·사면 사이로 길게 이어지는 배수로가 확인됩니다. 사진에서 확인되지 않는 관경과 제품 규격은 임의로 적지 않았습니다.

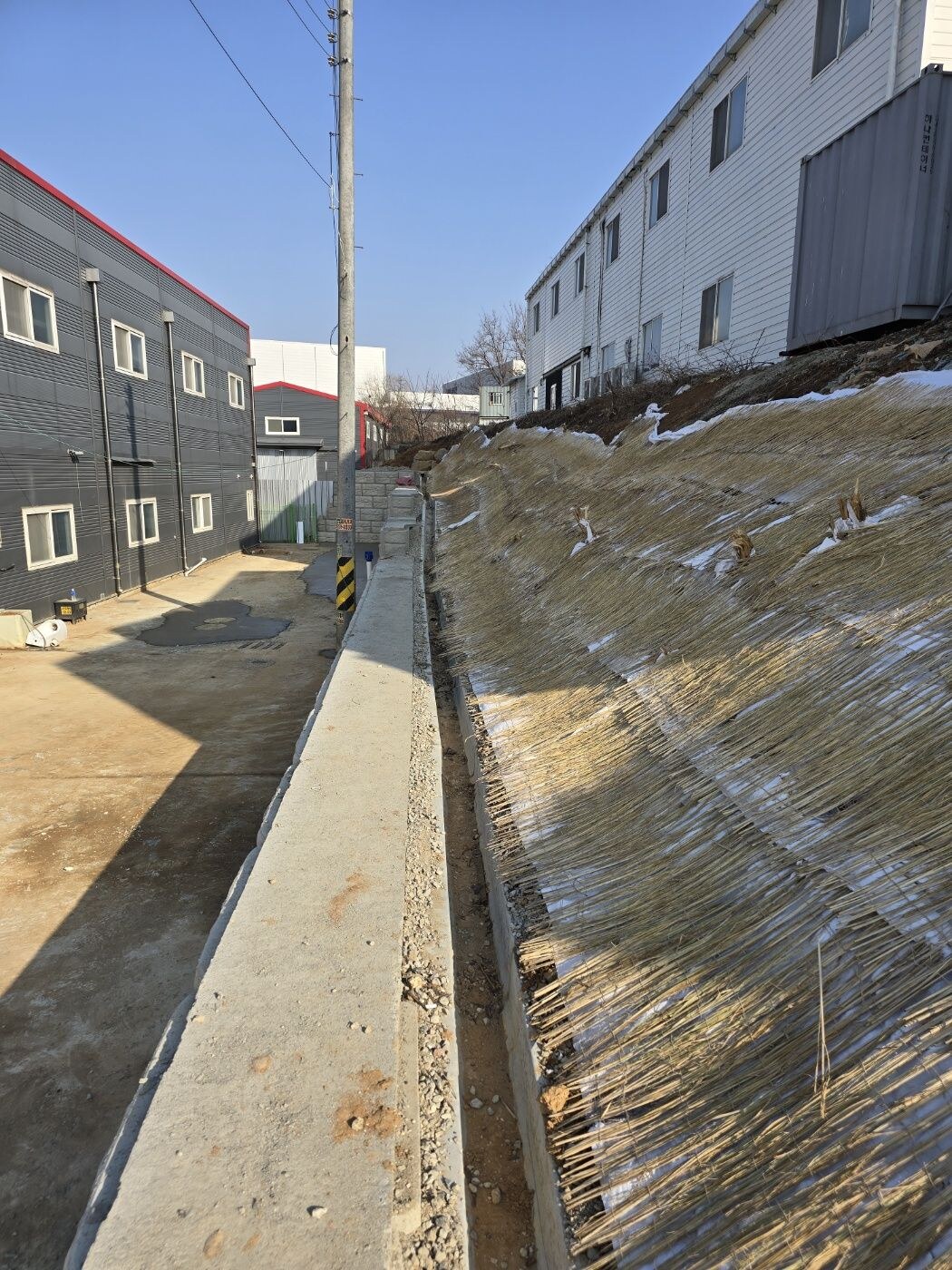

사면 표면 보호와 최종 정리
옹벽 상부 사면은 토사 면을 정리한 뒤 사면 표면 보호용 매트를 설치했고, 그 아래 배수로와 옹벽 전면의 콘크리트 접속부도 함께 정리했습니다. 기존 하자 석축이 있던 구간이 식생블럭 옹벽과 사면·배수 구간으로 다시 연결된 상태를 최종 사진에서 확인할 수 있습니다.

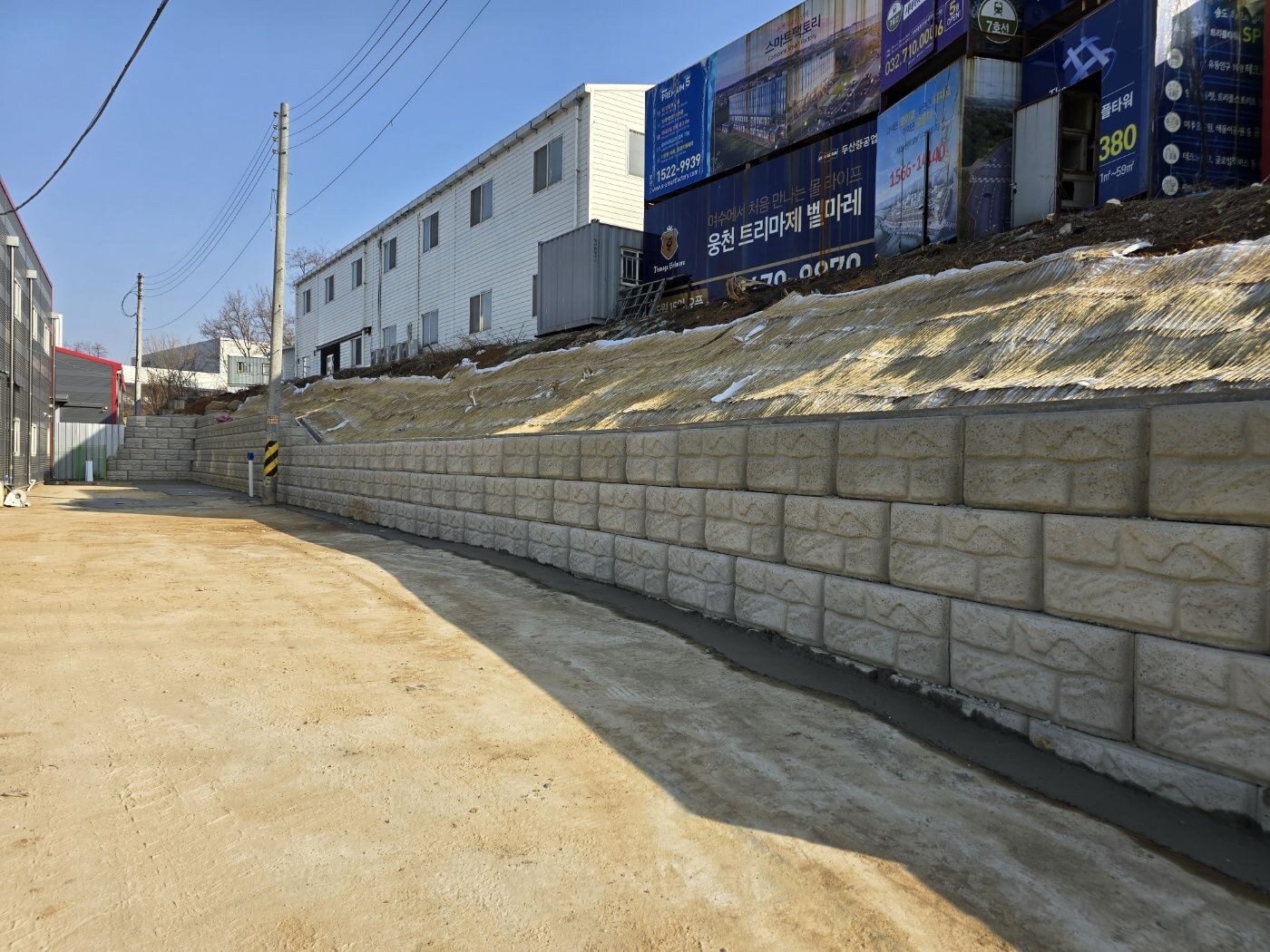

식생블럭 옹벽으로 교체한 최종 전경에서는 길게 이어지는 옹벽 선형과 상부 사면, 하단 콘크리트 접속부가 함께 정리된 상태를 확인할 수 있습니다.
이 현장은 하자가 있던 석축의 전면만 가린 것이 아니라, 기존 구조물을 철거하고 기초·식생블럭·배면 관로·배수로·사면 표면 보호까지 다시 연결한 사례입니다. 무엇을 새로 쌓았는지만큼 기존 하자 구조물을 어떻게 걷어내고 새 구조물의 출발 조건을 만들었는지가 중요한 현장이었습니다.
이 현장의 핵심 판단: 하자 복구는 보이는 전면을 바꾸는 작업보다 먼저 기존 구조를 걷어내고 다시 확인하는 데서 시작했습니다
평택시 서탄면 현장은 기존 석축에 문제가 생긴 구간을 단순 보수하는 방식으로 접근하지 않았습니다. 문제가 발생한 구간을 철거한 뒤 작업면과 하부 조건을 다시 확인하고, 새 옹벽이 올라갈 기준을 처음부터 다시 잡았습니다.
기존 구조물의 하자 원인을 사진이나 외관만으로 단정하기보다 철거 후 실제 상태를 확인하고, 기초·옹벽·배수·사면 보호까지 복구 범위를 다시 구성한 것이 이 사례의 핵심입니다.
이 글이 답하는 질문: 기존 석축이나 옹벽에 문제가 생겼을 때 왜 전면 보수보다 철거 후 하부·기초·배수 상태 확인이 먼저 필요한가?
하자 구간을 다시 만든 순서
- 기존 석축 철거: 문제 구간을 제거하고 새 구조물을 시공할 작업면을 다시 확보했습니다.
- 철근콘크리트 기초: 새 식생블럭 옹벽이 올라갈 하부 기준을 다시 만들었습니다.
- 식생블럭 재시공: 기존 석축을 그대로 복구하지 않고 현장 조건에 맞춰 식생블럭 옹벽으로 재구성했습니다.
- 배면 관로·사면 하단 배수: 옹벽 뒤쪽과 사면에서 내려오는 물이 구조물 주변에 머무르지 않도록 배수 흐름을 함께 정리했습니다.
- 표면 보호: 사면 표면의 토사 유실과 물길 집중을 줄일 수 있도록 주변 마감까지 연결했습니다.
대표사례 | 하자 석축을 철거하고 기초·식생블럭·배수까지 다시 구성한 평택 서탄
이 사례의 가치가 큰 이유는 완성된 식생블럭 전면만 보여주는 현장이 아니라, 문제가 생긴 기존 구조물을 철거하고 보이지 않던 하부와 배수조건을 다시 확인한 뒤 새 구조를 만든 과정을 기록하고 있기 때문입니다.
- 기존 상태: 하자가 발생한 석축 구간
- 복구 방향: 부분 보수보다 문제 구간 철거 후 새 구조 기준을 재설정
- 수행 범위: 기존 석축 철거 · 작업면 정리 · 철근콘크리트 기초 · 식생블럭 옹벽 · 배면 관로 · 사면 하단 배수 · 표면 보호
- 핵심 기준: 하자 원인을 외관만으로 단정하지 않고 철거 후 실제 상태를 확인해 복구 범위를 결정
- 대표성: 옹벽 하자복구에서 전면 구조물보다 기초와 배수까지 다시 봐야 하는 이유를 보여주는 실제 사례
