현장 개요

공종: 배수·관로

현장 정보

현장: 원주시 전원주택
분류: 건축시공사와 협업
협업: 윤성하우징
이번 편: 우수관로, 배관, 집수정, 선형 배수로

외부 공간은 마감재보다 먼저 물의 흐름을 정리해야 합니다. 건물 주변과 마당, 옹벽 배면에서 모이는 물이 한곳에 머물지 않도록 우수관로와 배관, 집수정을 연결했습니다.

굴착과 관로 연결

배관이 지나갈 구간을 굴착한 뒤 바닥 높이를 정리하고, 건물에서 나오는 배관과 부지의 주 우수관로를 연결했습니다. 관로는 되메우기 전에 접속 상태와 흐름을 확인했습니다.

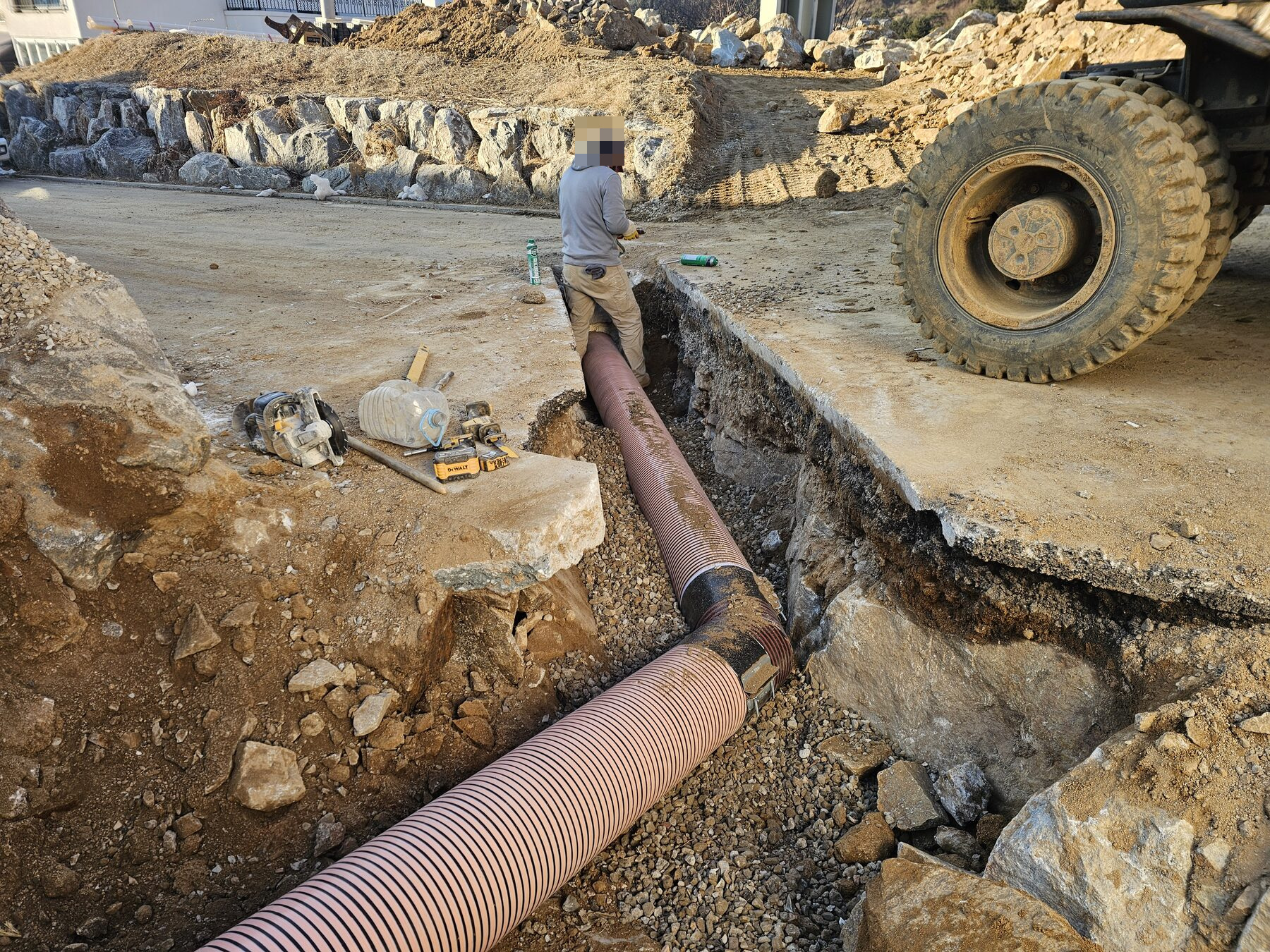

원주시 전원주택 우수관로 굴착 — 우수관로를 배치하기 위한 굴착과 바닥 높이 정리

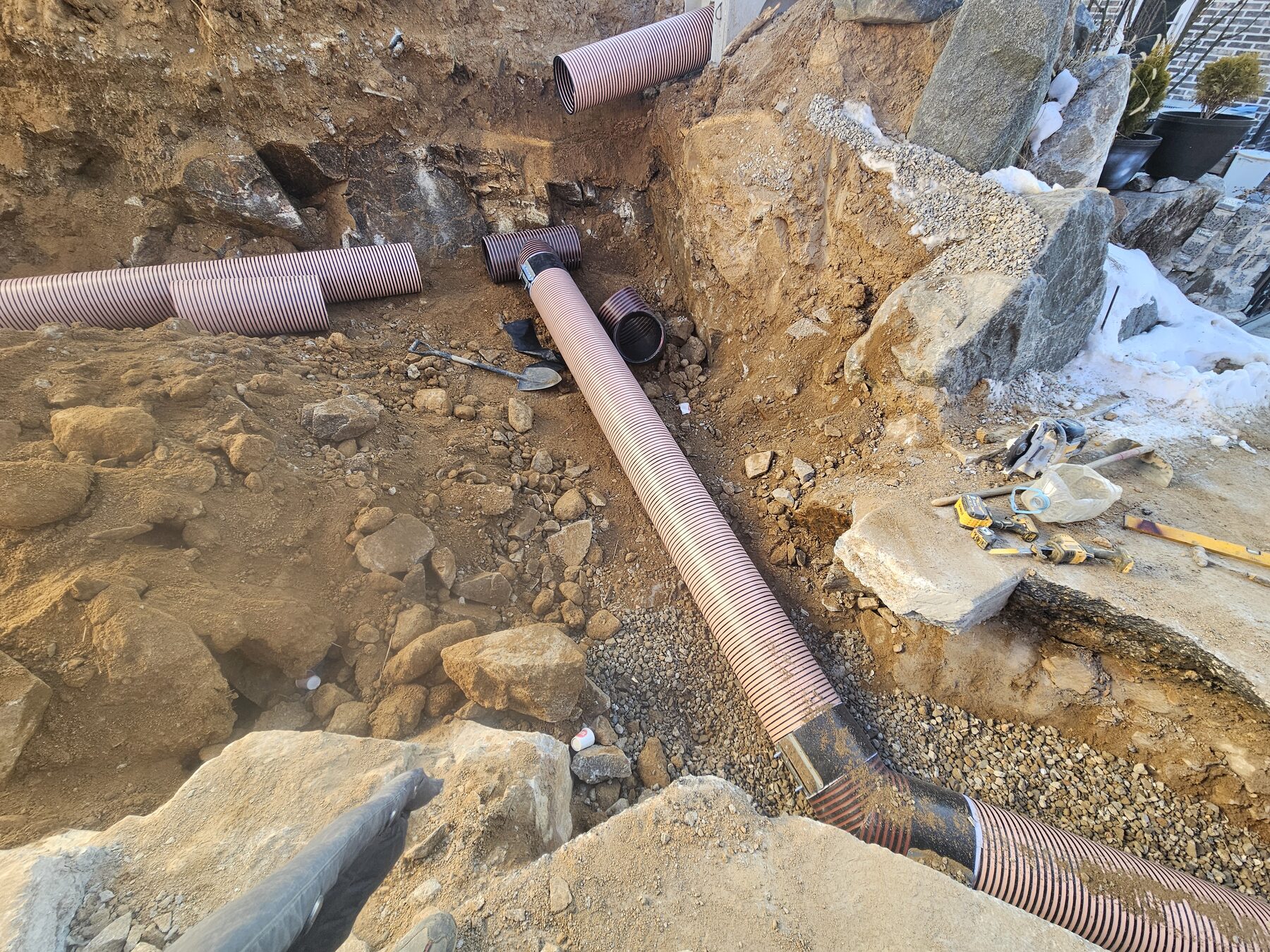

원주시 전원주택 배관 연결부 — 건물과 외부 관로가 만나는 배관 연결 구간

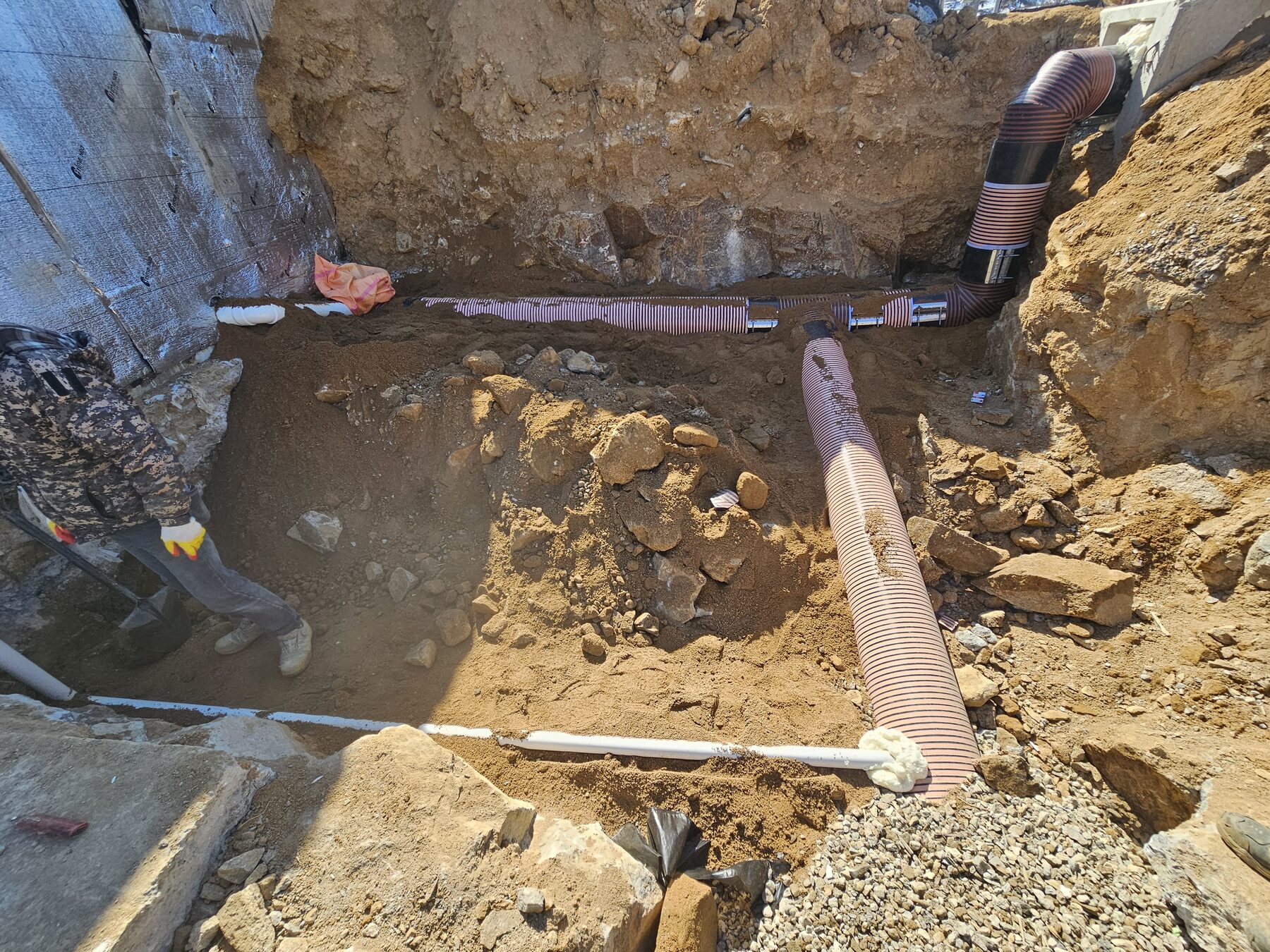

원주시 전원주택 우수 배관 — 구배와 연결 방향을 고려해 배치한 우수 배관

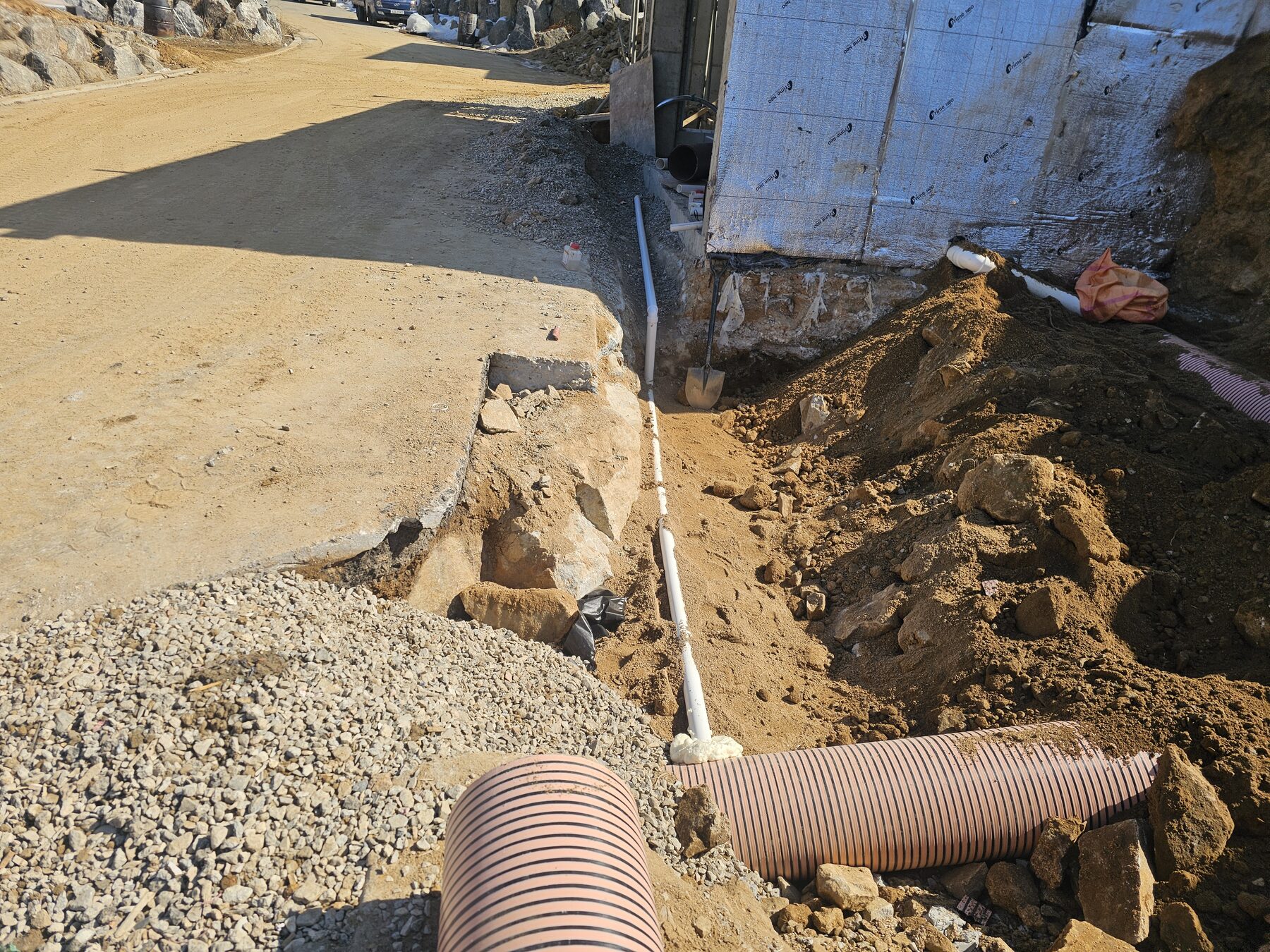

원주시 전원주택 측면 배수관 — 건물 측면의 좁은 구간을 따라 연결한 배수관

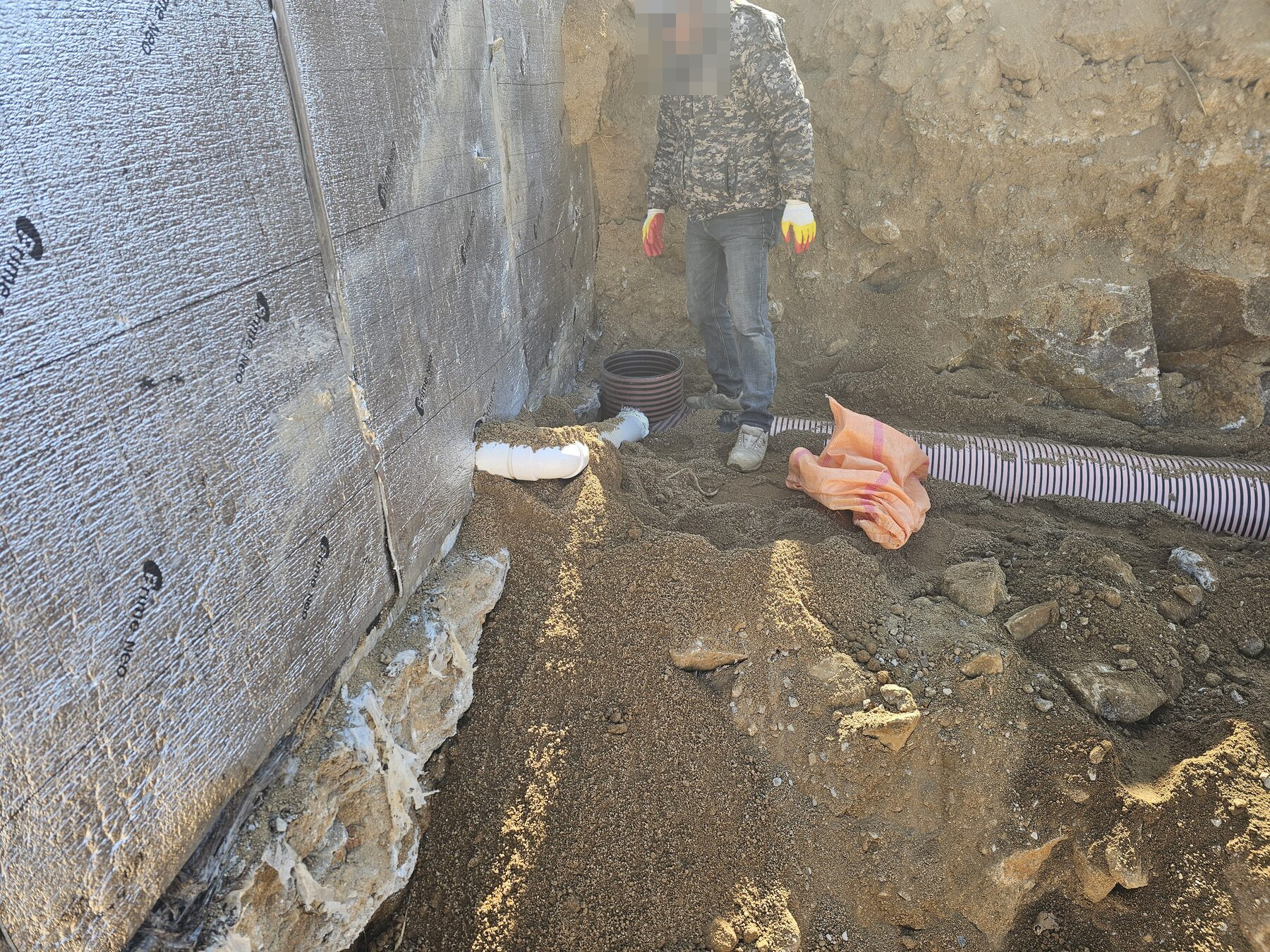

원주시 전원주택 지중 배관 — 되메우기 전에 배관의 흐름과 접속 상태를 확인

주 관로와 집수정, 마감 배수

마당을 가로지르는 주 관로를 집수정에 연결하고, 최종 포장면에는 선형 배수로를 배치했습니다. 지중 관로와 표면 배수가 따로 놀지 않도록 포장 높이와 배수로 상단을 함께 맞췄습니다.

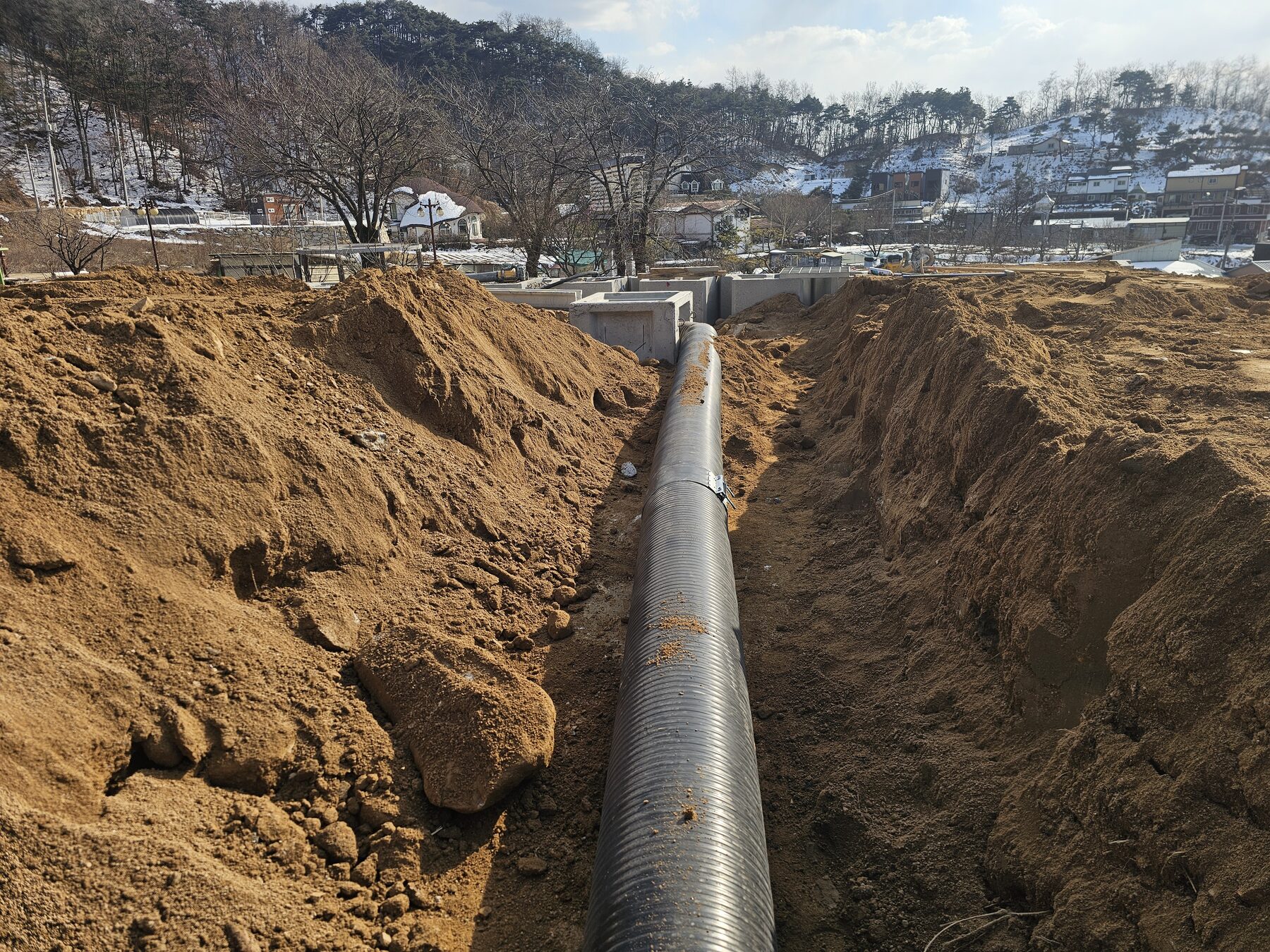

원주시 전원주택 우수관로 시공 — 마당을 가로질러 집수 구간으로 이어지는 관로

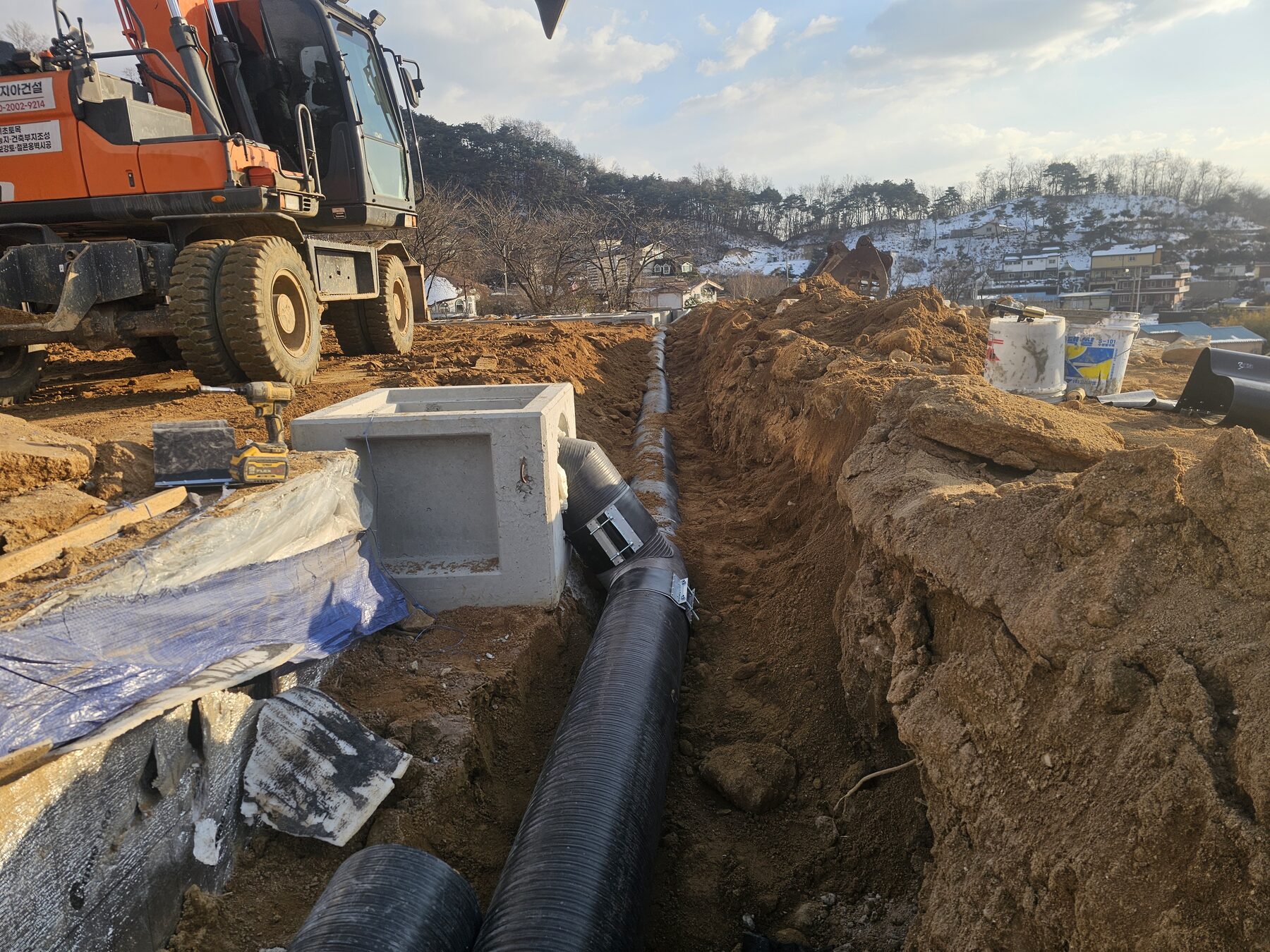

원주시 전원주택 주 우수관로 — 부지의 주요 배수 흐름을 담당하도록 연결한 관로

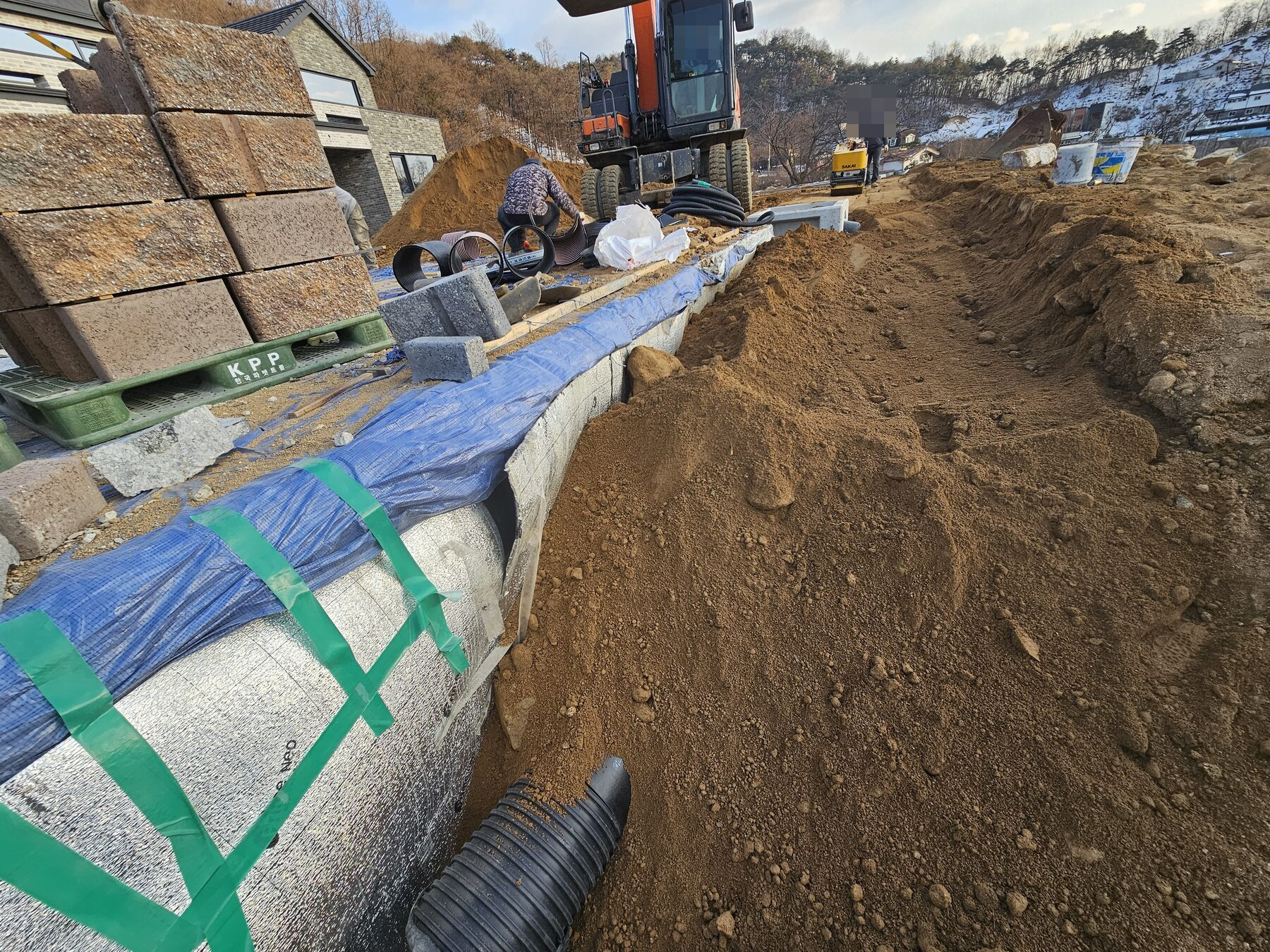

원주시 전원주택 건물 주변 배수 — 건물 주변 배수와 외부 관로가 연결되는 구간

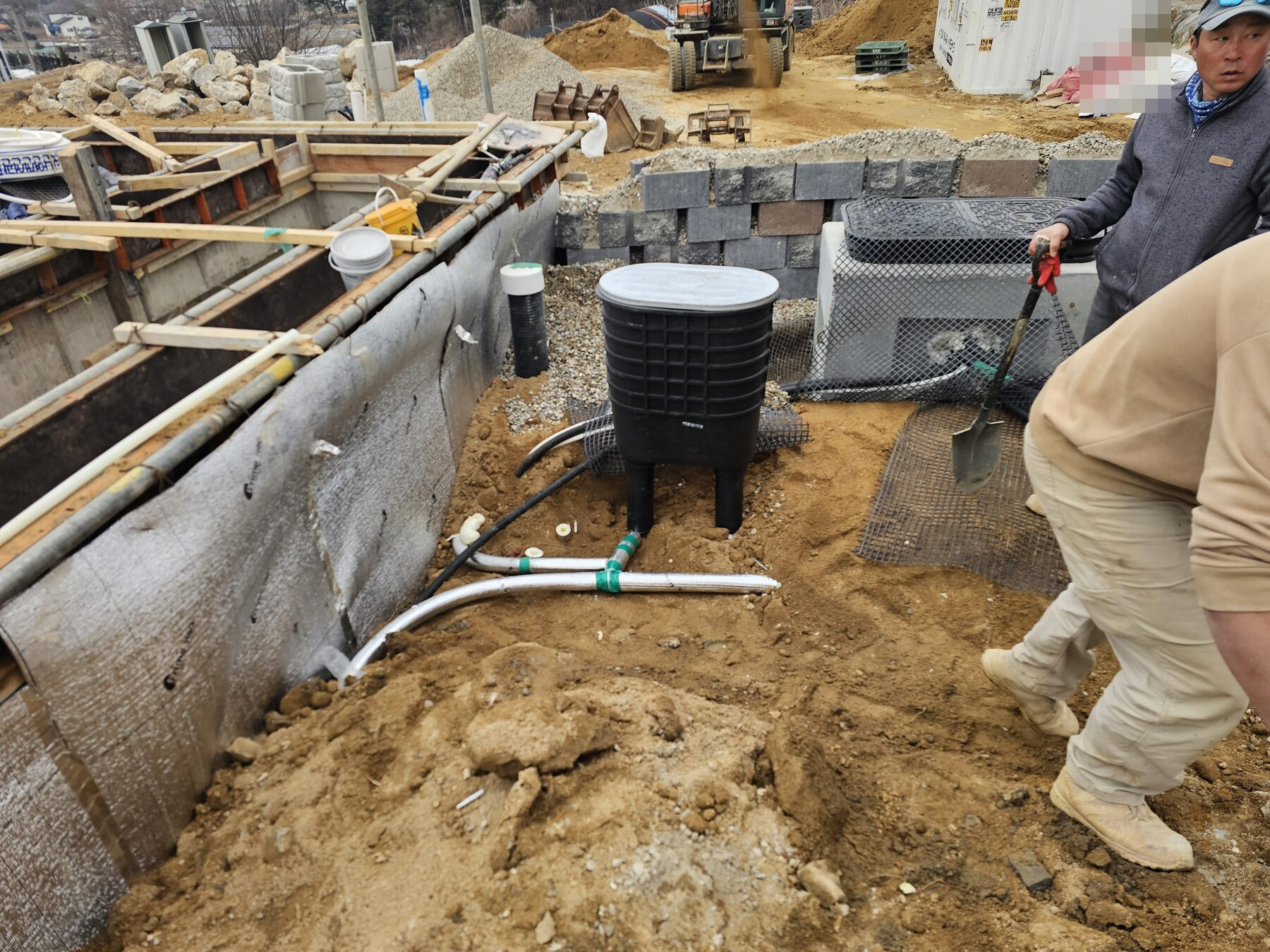

원주시 전원주택 집수정 시공 — 여러 방향의 우수를 모아 배출하도록 설치한 집수정

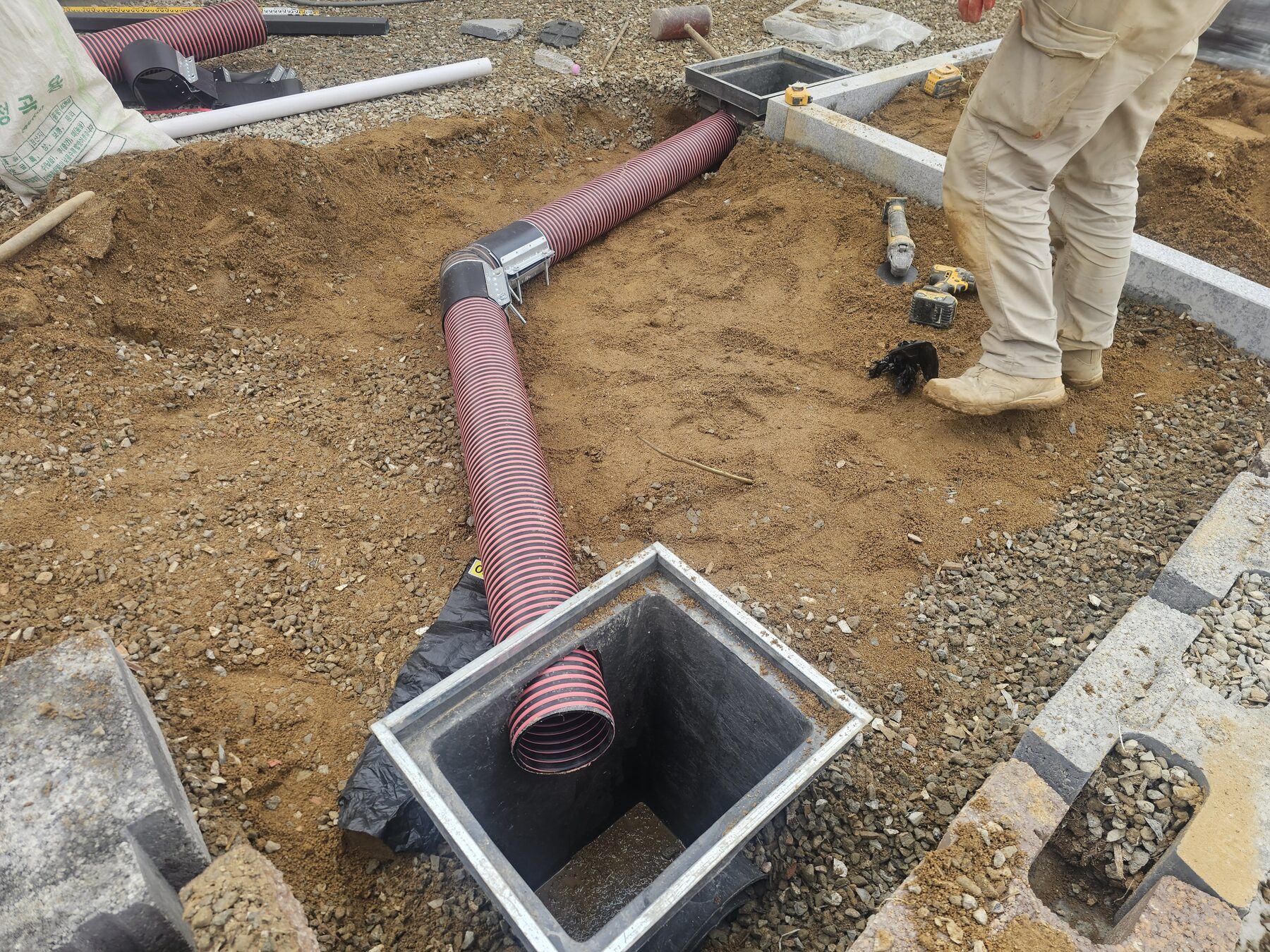

원주시 전원주택 선형 배수로 — 최종 마감면의 물길을 받아주는 선형 배수로

배수시설을 먼저 정리해 두었기 때문에 이후 보도블럭과 디딤석 시공에서도 필요한 물매를 안정적으로 연결할 수 있었습니다.

지중 관로와 표면 배수를 따로 계획하지 않았습니다

전원주택 외부 배수는 땅속에 관만 묻는다고 끝나지 않습니다. 건물 주변과 마당, 옹벽 배면에서 내려오는 물이 표면에서 어디로 모이고, 집수정을 거쳐 어느 방향으로 빠지는지가 연결되어야 합니다. 이 현장은 굴착 단계에서 건물 배관과 주 우수관로의 방향을 먼저 잡고 집수정과 최종 마감면의 선형 배수로까지 하나의 흐름으로 구성했습니다.

특히 포장 이후에는 지중 연결부를 다시 확인하기 어렵습니다. 관로를 되메우기 전에 접속 상태와 흐름을 확인하고, 집수정 상단과 배수로 높이는 이후 보도블럭·디딤석 마감의 물매와 맞도록 정리했습니다.

마감 공정이 바뀌어도 유지되는 배수 기준

외부 마감재는 구간에 따라 달라질 수 있지만 물이 흘러야 하는 방향은 먼저 정해져야 합니다. 주 관로와 집수정이 기준을 잡아주었기 때문에 이후 보도블럭과 디딤석을 시공할 때도 각 구간의 물매를 안정적으로 연결할 수 있었습니다. 배수시설을 선행한 이유는 완성된 마당의 물고임과 재굴착 가능성을 줄이기 위해서입니다.

부지 배수계획에서 확인할 우수·집수정·배수로 기준 보기

FIELD DECISION

암반 굴착부터 지하주차장·옹벽·배수·외부마감까지 기준선을 이어간 현장

원주 현장은 암반 굴착과 지하주차장 작업면 확보에서 시작해 구조체, 보강토·식생블럭·석축, 우수관로와 집수정, 계단·펜스·보도블럭·디딤석까지 이어졌습니다. 각 공정을 별개로 처리하면 지하주차장 진입 높이와 옹벽 접합부, 배수관 구배, 최종 마당 높이가 충돌할 수 있어 앞 공정의 기준을 다음 공정으로 넘겨가며 시공했습니다. 완공 뒤 약 1년 후 건축주 요청으로 일부 마당을 잔디로 변경한 기록까지 포함해 실제 사용 이후의 변화도 확인할 수 있는 현장입니다.
