인천 영흥도 고저차 12m 계단식 식생블록 옹벽·펜션부지 종합 토목공사

현장 개요

공종

옹벽

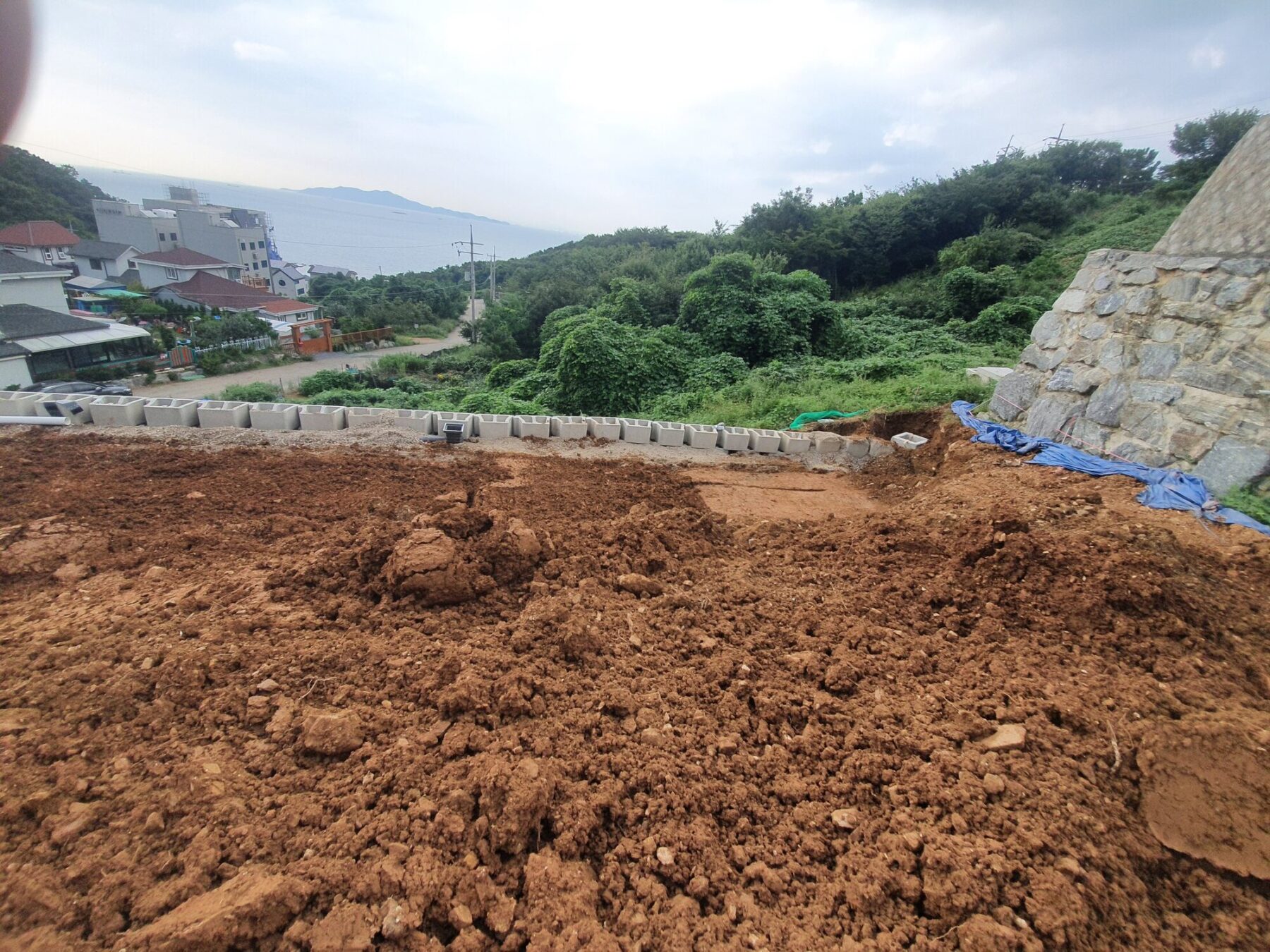

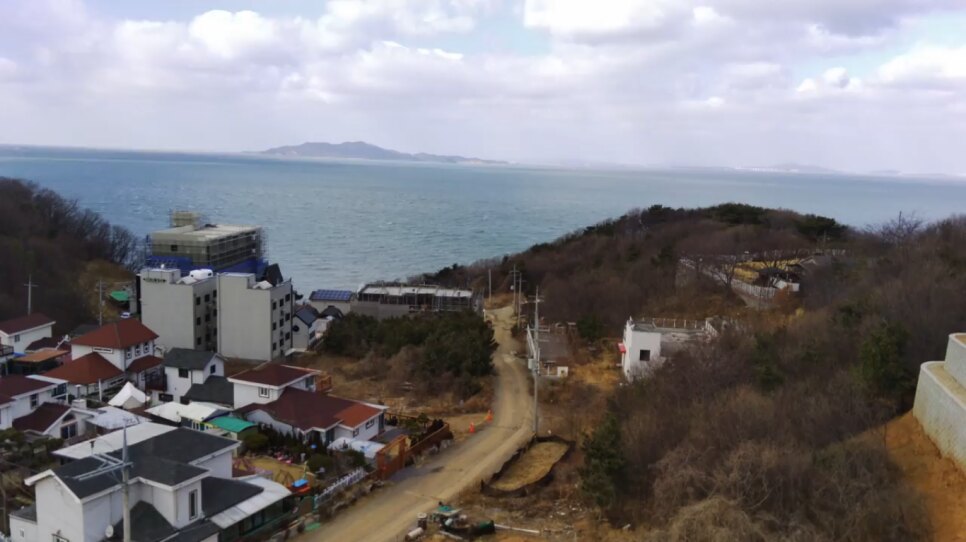

바다 조망을 살려야 했던 급경사 펜션부지

현장은 영흥도 바다가 내려다보이는 입지였지만, 최하단 진입부부터 상단부까지 약 12m의 큰 고저차가 있었습니다. 단순히 흙을 채우는 방식으로는 건축 가능한 평탄지를 만들기 어렵고, 높은 한 개의 옹벽으로 처리하면 토압과 시공 부담이 커지는 조건이었습니다. 조망과 건축 배치를 살리면서 부지 안정성을 확보할 수 있도록 여러 단의 옹벽과 평탄지로 나누어 계획했습니다.

12m 고저차를 여러 단으로 분산한 이유

전체 고저차 약 12m를 하나의 벽체에 집중하지 않고 주요 옹벽과 중간 평탄지, 상부 옹벽으로 분산했습니다. 각 단은 토압을 나누는 동시에 펜션 건축, 외부 마당, 이동 동선과 설비 공간을 확보하는 역할을 합니다. 완성 후에는 옹벽만 보이는 것이 아니라 서로 다른 높이의 공간이 연결된 하나의 부지로 작동하도록 구성했습니다.

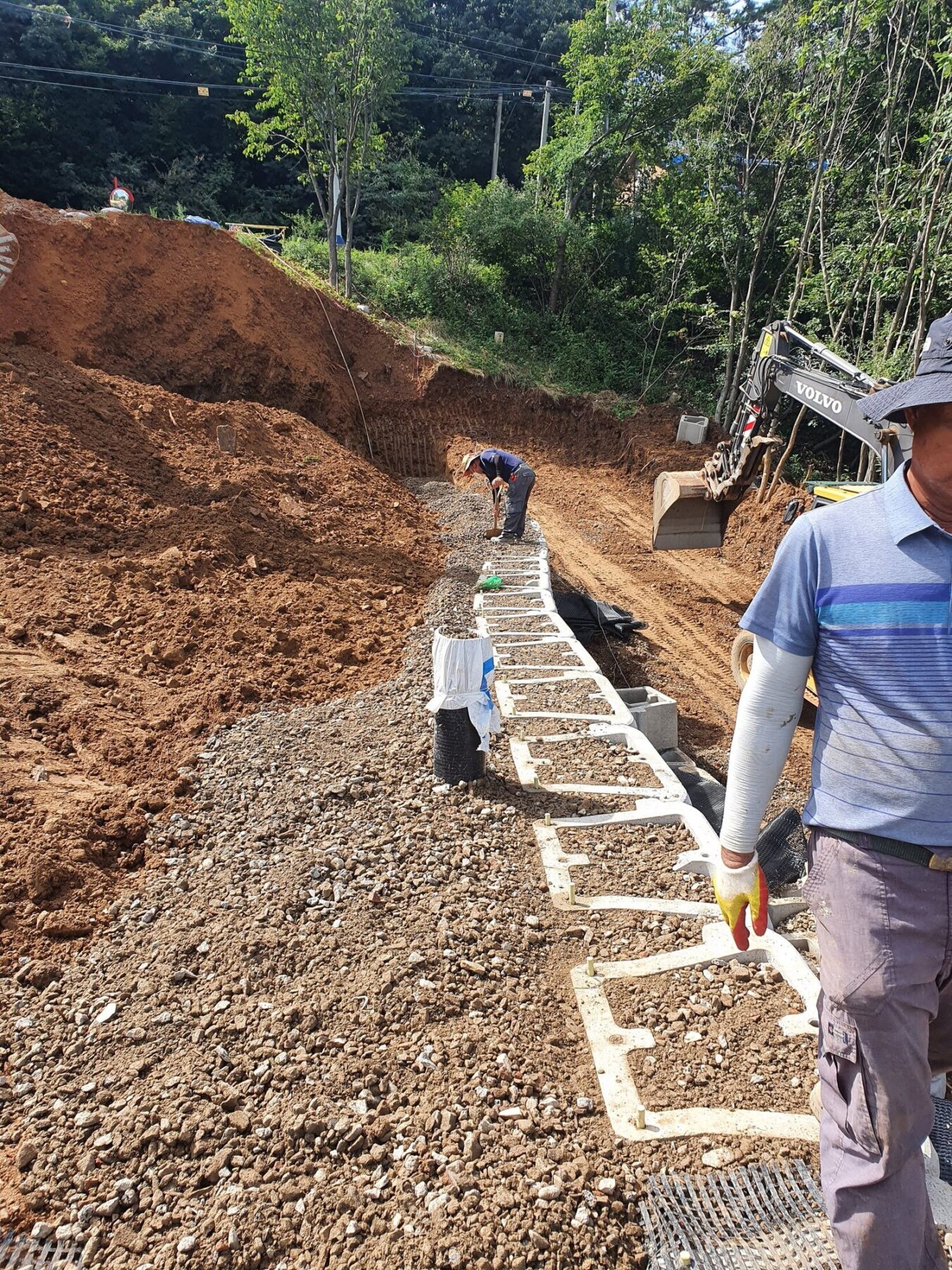

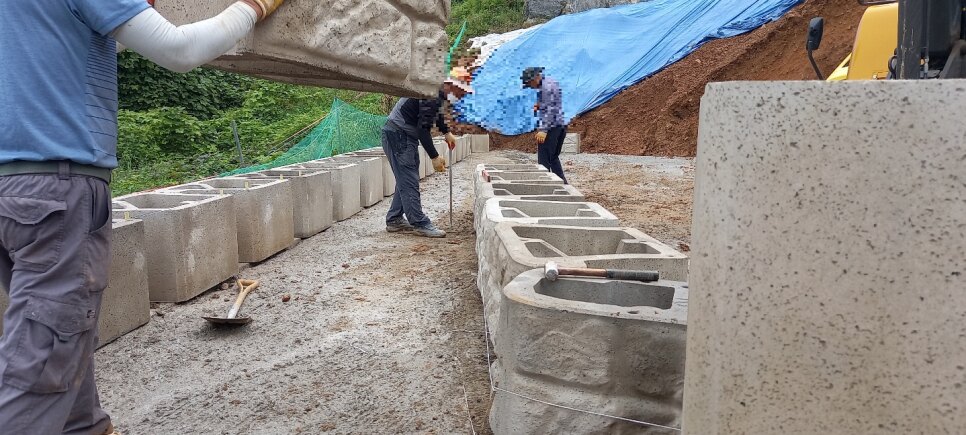

급경사 굴착면에서 시작한 기초와 첫 단

경사진 원지반을 단계별로 굴착하고 계획된 옹벽 선형에 맞춰 기초면을 조성했습니다. 첫 단은 이후 모든 블록의 수평과 전면 선형을 결정하므로, 골재 기초의 높이와 다짐 상태를 확인하고 블록을 한 장씩 맞췄습니다. 특히 직선부와 코너부가 만나는 구간은 양쪽 벽체가 어긋나지 않도록 시작점과 꺾임 위치를 동시에 관리했습니다.

코너부와 단차부의 블록 연결

이 현장은 단순한 일자 옹벽이 아니라 직각 코너, 곡선, 높이가 달라지는 단차부가 반복됩니다. 코너에서는 블록의 물림과 줄눈이 한쪽으로 몰리지 않도록 배치하고, 다음 단으로 이어지는 구간에서는 상단 높이와 뒤채움 면을 함께 맞췄습니다. 이런 연결부를 정확하게 잡아야 완공 후 긴 벽체가 꺾이거나 벌어져 보이지 않습니다.

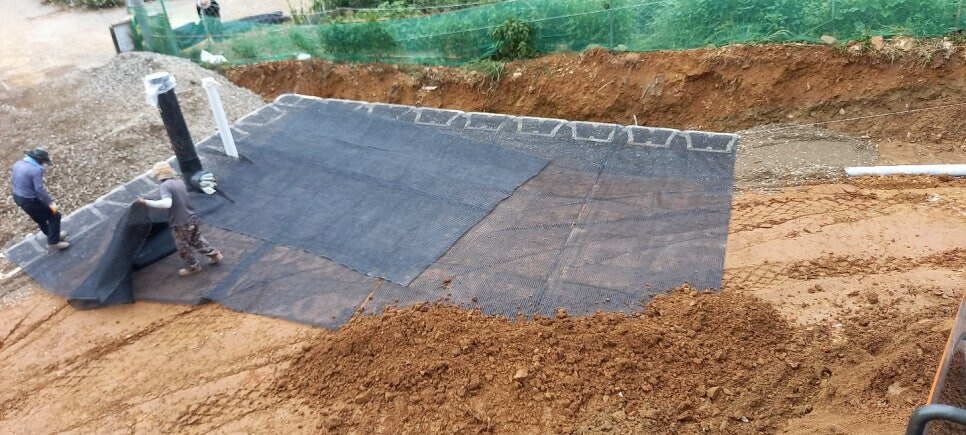

작업면 전체에 포설한 보강재

높은 옹벽은 블록 자체만으로 버티는 구조가 아니라 배면 토사와 보강재가 함께 거동해야 합니다. 계획 높이에 따라 보강재를 작업면 전체로 펼치고, 겹침과 방향, 주름 여부를 확인했습니다. 관로와 집수 구조물이 지나가는 구간은 보강재 작업과 충돌하지 않도록 공정 순서를 조정해 구조적 연속성을 최대한 유지했습니다.

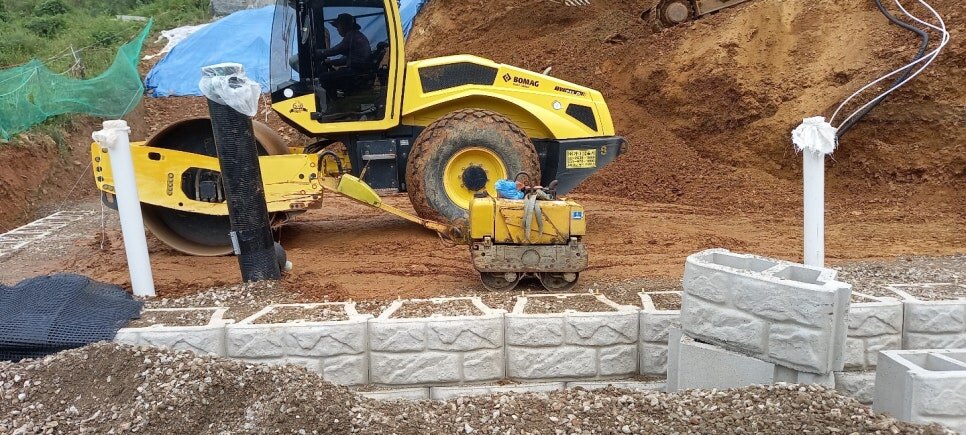

대형 롤러와 소형 롤러를 나눈 층별 다짐

뒤채움 토사는 한꺼번에 높이지 않고 일정 두께로 펼친 뒤 반복 다짐했습니다. 넓은 중앙 작업면은 대형 롤러로 충분한 다짐 에너지를 확보하고, 블록 전면에 가까워 대형 장비가 접근하기 어려운 부분은 소형 롤러로 보완했습니다. 장비를 구분해 사용함으로써 옹벽 가까운 구간을 과도하게 밀지 않으면서도 전체 성토층의 다짐 품질을 균일하게 맞췄습니다.

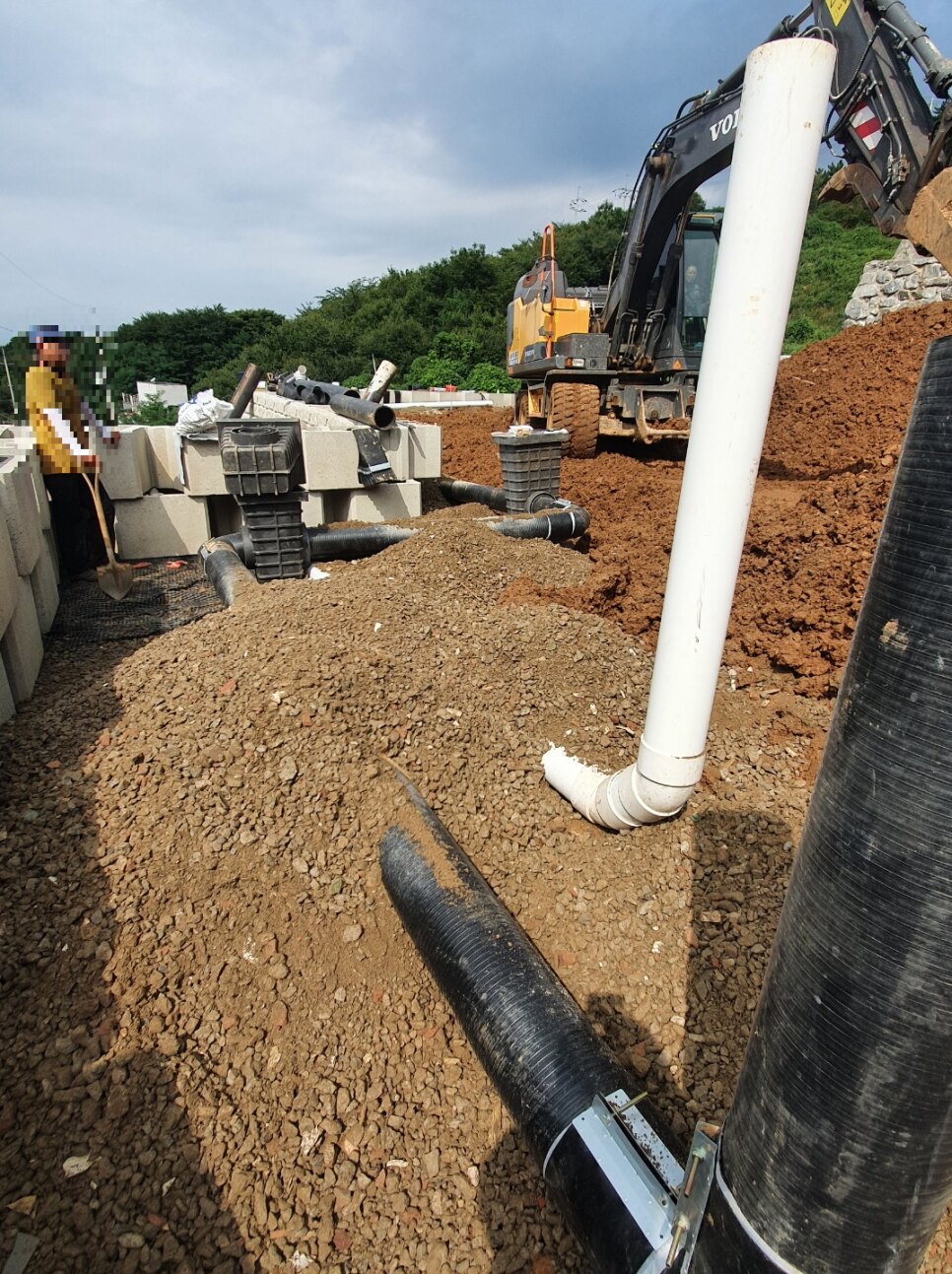

옹벽과 동시에 계획한 배수·설비 관로

펜션부지에는 옹벽 배면의 물을 처리하는 배수계통뿐 아니라 건축 후 사용할 우수·오수 관련 관로와 집수 구조물도 필요했습니다. 뒤채움이 끝난 다음 다시 굴착하면 보강재와 다짐층을 훼손할 수 있으므로, 블록 적층 단계에서 관의 위치와 높이를 먼저 정하고 옹벽 공정과 함께 설치했습니다.

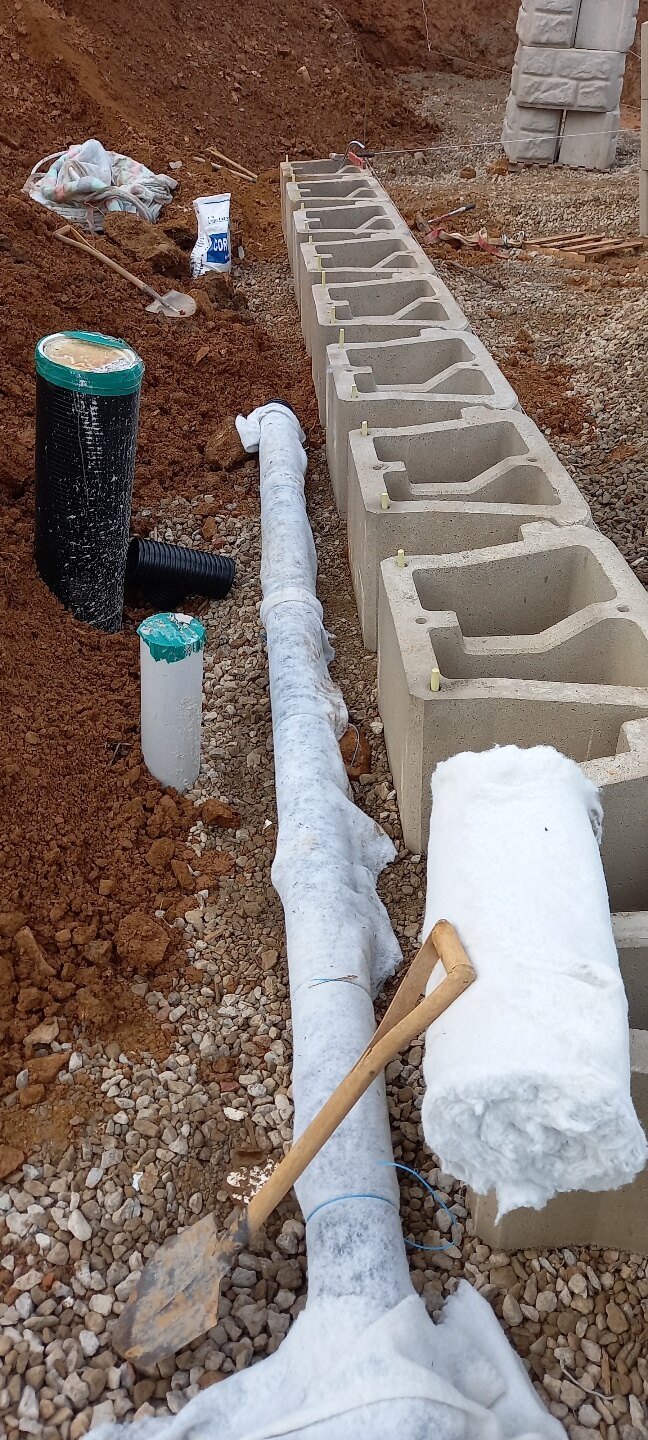

하부 배수층과 관로 접속부 시공

옹벽 하부에는 골재층과 부직포로 감싼 배수관을 배치해 물길을 확보했습니다. 대구경 관로와 집수 구조물의 연결부는 관의 방향과 구배를 확인하고 주변을 골재로 채워 지지했습니다. 여러 관이 좁은 구간에 모이는 곳에서는 향후 점검과 보수까지 고려해 접속 위치를 정리했습니다.

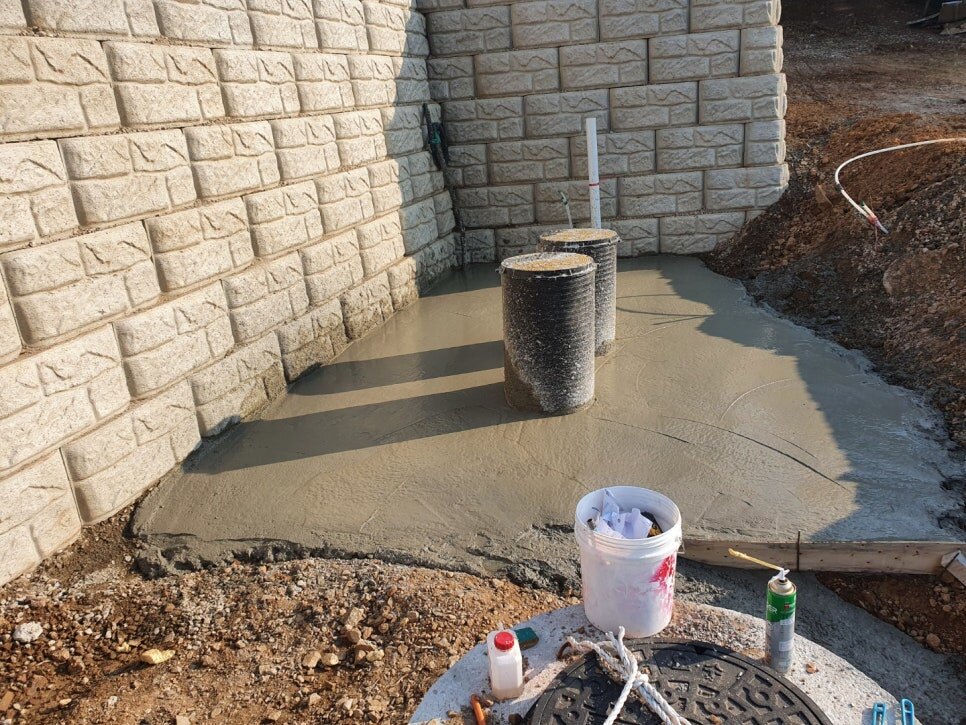

오수처리시설과 구조물 주변 보강

펜션 운영에 필요한 오수처리시설과 연결 관로는 옹벽, 기존 구조물, 장비 동선이 겹치는 협소한 구간에서 시공했습니다. 굴착과 관 연결을 마친 뒤 구조물 주변을 콘크리트로 정리해 침하와 관 이탈 위험을 줄이고, 외부에서 점검할 수 있는 공간을 확보했습니다.

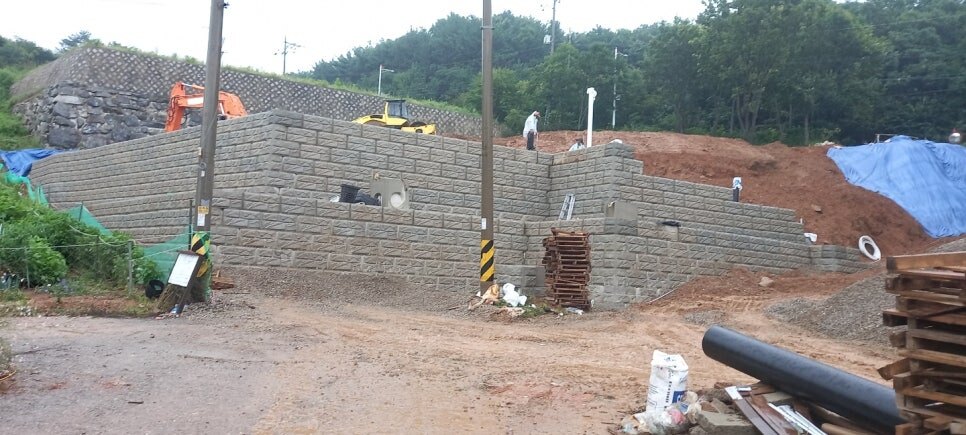

단차별로 확보한 건축·외부공간

옹벽을 한 단씩 올리고 뒤채움과 다짐을 반복하면서 상부 펜션 건축부지와 각 단의 외부공간을 순차적으로 만들었습니다. 급경사 사면이었던 곳을 여러 개의 평탄한 작업면으로 바꾸면서 건축물, 마당, 진입 동선과 설비 공간이 서로 간섭하지 않도록 높이를 연결했습니다.

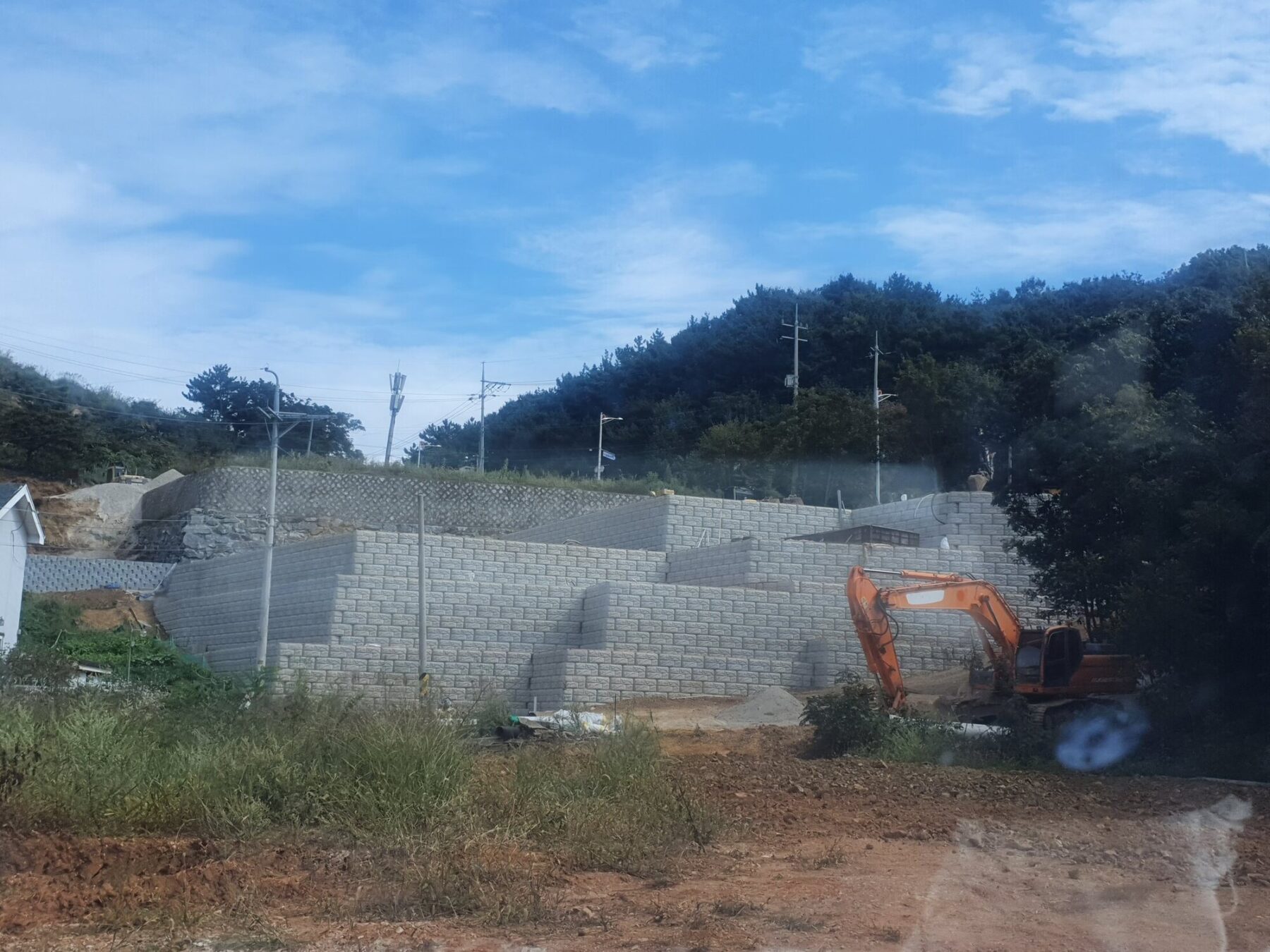

장비와 비교해 드러나는 주요 옹벽 규모

주요 옹벽 구간은 약 6m 내외의 노출 높이로 형성됐고, 직선부와 곡선부가 길게 이어집니다. 완공 사진에서는 6W 굴착기와 비교해 벽체 규모를 확인할 수 있습니다. 단순히 높게 쌓는 데 그치지 않고 상단 선형과 코너 연결, 벽면의 흐름을 정돈해 대규모 구조물이 과도하게 답답해 보이지 않도록 마감했습니다.

옹벽·다짐·배수·오수시설을 하나로 연결한 현장

이 공사의 핵심은 식생블록 옹벽 한 공종이 아니라, 12m 고저차를 나누는 구조 계획부터 보강재와 층별 다짐, 배수·오수 관로, 집수 구조물, 건축부지 정지까지 모든 공정의 순서를 연결한 데 있습니다. 공정 하나가 늦거나 위치가 어긋나면 이미 다진 부지를 다시 굴착해야 하므로, 다음 건축 단계까지 내다보며 시공 순서를 관리했습니다.

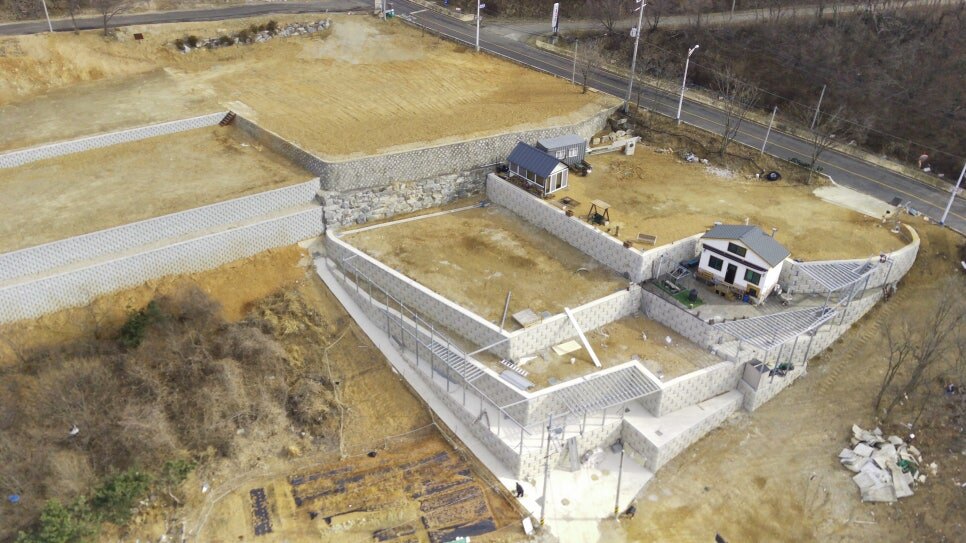

영흥도 펜션부지 종합 토목공사 결과

최종적으로 급경사였던 해안 부지를 여러 단의 안정된 평탄지로 전환하고, 펜션 건축과 외부공간에 필요한 기반을 확보했습니다. 전체 항공사진에서는 하단 진입부부터 상부 부지까지 이어지는 계단식 옹벽, 각 단의 활용 공간, 설비 동선과 주변 도로의 관계를 한눈에 확인할 수 있습니다. 규모뿐 아니라 보이지 않는 보강과 다짐, 관로 선시공이 함께 갖춰진 지아건설의 대표 복합 토목공사 사례입니다.

현장 정보

• 현장: 인천광역시 옹진군 영흥면
• 부지 용도: 바다 조망 펜션부지 조성
• 전체 고저차: 약 12m
• 주요 옹벽 높이: 약 6m 내외
• 구조 형식: 여러 단으로 분산한 계단식 식생블록 옹벽
• 현장 조건: 급경사, 협소한 진입부, 기존 석축·옹벽과 연결, 다수 관로 간섭
• 주요 공정: 기초·첫 단, 코너부 적층, 보강재 포설, 층별 뒤채움, 대형·소형 롤러 다짐, 배수·오수시설, 부지 정지
• 핵심 시공 판단: 12m 고저차를 한 벽체에 집중하지 않고 단차별 옹벽과 평탄지로 분산

이 현장의 핵심 판단: 전체 고저차 약 12m를 한 줄의 높은 벽으로 처리하지 않고 여러 단계의 사용면으로 나눴습니다

인천 영흥도 펜션 부지는 전체 고저차가 약 12m에 이르는 경사지였습니다. 이런 부지는 전체 면적이 넓어도 실제로 건물·주차·보행·외부공간으로 사용할 수 있는 평면이 제한될 수 있습니다.

현장에서는 큰 단차를 한 번에 처리하기보다 식생블럭 옹벽을 계단식으로 나누어 각 단의 높이와 폭을 연결하고, 경사지 안에서 실제 사용할 수 있는 평면을 단계적으로 확보했습니다.

이 글이 답하는 질문: 고저차가 큰 경사지 부지는 왜 총 평수보다 실제로 만들 수 있는 평면과 단차 계획을 먼저 봐야 하는가?

현장에서 확인되는 핵심 조건

• 부지 성격: 인천 영흥도 경사지 펜션 부지
• 전체 고저차: 약 12m
• 주요 공법: 다단·계단식 식생블럭 옹벽
• 핵심 목적: 경사지의 큰 단차를 여러 단계로 나누어 사용면을 확보
• 판단 포인트: 각 단의 높이·폭·선형과 다음 사용공간을 함께 연결

경사지 부지에서 계단식 옹벽을 계획할 때 같이 봐야 할 것

다단 옹벽은 블럭을 여러 줄로 나누는 것만으로 끝나지 않습니다. 각 단이 차지하는 폭과 위·아래 사용면, 토공량, 장비가 작업할 공간, 옹벽 뒤쪽의 물 처리와 최종 동선을 함께 봐야 합니다.

특히 펜션이나 전원주택처럼 건물과 주차·보행·조경 공간이 함께 필요한 부지는 한 구간의 옹벽 높이만 최적화하기보다 전체 부지에서 실제로 어떤 평면을 만들 수 있는지를 기준으로 단차를 배치하는 것이 중요합니다.

보강토·식생블록·석축·철근콘크리트 옹벽 비교 보기

대표사례 | 고저차 약 12m 경사지를 계단식 식생블럭으로 나눠 사용면을 만든 인천 영흥도

이 현장의 대표성은 단순히 식생블럭을 많이 시공했다는 데 있지 않습니다. 약 12m에 이르는 전체 고저차를 지형과 실제 사용계획에 맞춰 여러 단계로 나누고, 각각의 옹벽과 평면이 다음 공간으로 이어지도록 부지를 조성했다는 점에 있습니다.

• 현장 조건: 전체 고저차 약 12m의 경사지 펜션 부지
• 핵심 판단: 큰 단차를 한 벽으로 처리하지 않고 계단식으로 분산
• 시공 범위: 경사지 토공 · 다단 식생블럭 옹벽 · 단계별 사용면 조성
• 사용성 기준: 전체 평수보다 건물·외부공간으로 실제 사용할 수 있는 평면을 단계적으로 확보
• 대표성: 대단차 경사지에서 옹벽 공법과 부지 활용계획을 함께 봐야 하는 이유를 보여주는 실제 사례
